OPGW কেন্দ্রীয় ইস্পাত টিউব অপটিক্যাল গ্রাউন্ড ওয়্যার 12C G655 একক মোড 48 Hilos G.652D আউটডোর ফাইবার অপটিক কেবল
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Takfly |
| সাক্ষ্যদান: | CE,ROHS,FCC,ISO9001,ISO141000 |
| মডেল নম্বার: | OPGW |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 2000 মি |
|---|---|
| মূল্য: | USD 500~USD 2000 |
| প্যাকেজিং বিবরণ: | ড্রাম |
| ডেলিভারি সময়: | 5 ~ 8 কার্যদিবস |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T |
| যোগানের ক্ষমতা: | 1000কিমি/মাস |
|
বিস্তারিত তথ্য |
|||
| ফাইবারের পরিমাণ: | 4/8/12/16/24/36/48 | ফাইবার টাইপ: | G652D, G655 |
|---|---|---|---|
| গঠন: | কেন্দ্রীয় বা অসহায় | পণ্যের নাম: | 4-48 ফাইবার OPGW আউটডোর ফাইবার অপটিক কেবল |

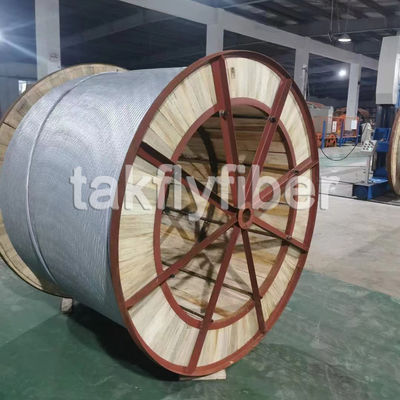

| মোড়ক: | লোহার ড্রাম | দৈর্ঘ্য: | 2-6 কিমি/ড্রাম |
| বিশেষভাবে তুলে ধরা: | 12C G655 অপটিক্যাল গ্রাউন্ড ওয়্যার,OPGW অপটিক্যাল গ্রাউন্ড ওয়্যার,48 হিলোস ফাইবার অপটিক কেবল |
||
পণ্যের বর্ণনা
বর্ণনা:
OPGW কেবল হল অপটিক্যাল ফাইবার কম্পোজিট ওভারহেড গ্রাউন্ড ওয়্যারের সংক্ষিপ্ত রূপ।OPGW তারের গ্রাউন্ড ওয়্যার এবং যোগাযোগের ডবল ফাংশন সহ নতুন পাওয়ার লাইনে ইনস্টলেশনের জন্য উপযুক্ত।বিশেষ করে সাধারণ ভোল্টেজ এবং অতিরিক্ত উচ্চ ভোল্টেজ পাওয়ার লাইনে ইনস্টলেশনের জন্য।OPGW তারের ফাইবার কমিউনিকেশন ফাংশন বৃদ্ধির সাথে পুরানো পাওয়ার লাইনের প্রচলিত গ্রাউন্ড তারের প্রতিস্থাপন করতে পারে।OPGW তারের শর্ট সার্কিট কারেন্ট সঞ্চালন এবং বজ্র প্রতিরোধের প্রদান করে।

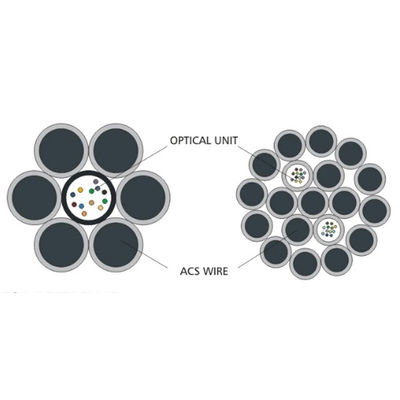

OPGW অপটিক্যাল ক্যাবল বলা হয়অপটিক্যাল ফাইবার কম্পোজিট ওভারহেড গ্রাউন্ড ওয়্যার, একটি ওভারহেড গ্রাউন্ড ওয়্যার যাতে অপটিক্যাল ফাইবার থাকে।ট্রান্সমিশন লাইনে অপটিক্যাল ফাইবার কমিউনিকেশন নেটওয়ার্ক তৈরি করতে ওভারহেড হাই-ভোল্টেজ ট্রান্সমিশন লাইনের গ্রাউন্ড তারে অপটিক্যাল ফাইবার স্থাপন করা হয়।এটি প্রধানত 500KV, 220KV, 110KV এবং নতুন ওভারহেড হাই-ভোল্টেজ ট্রান্সমিশন সিস্টেমের জন্য যোগাযোগ লাইনের জন্য ব্যবহৃত হয়।কোর সংখ্যা 4-48, এবং অ্যালুমিনিয়াম টিউব টাইপ, অ্যালুমিনিয়াম ফ্রেম টাইপ এবং (স্টেইনলেস) ইস্পাত টিউব টাইপ গঠন আছে।
বৈশিষ্ট্য:

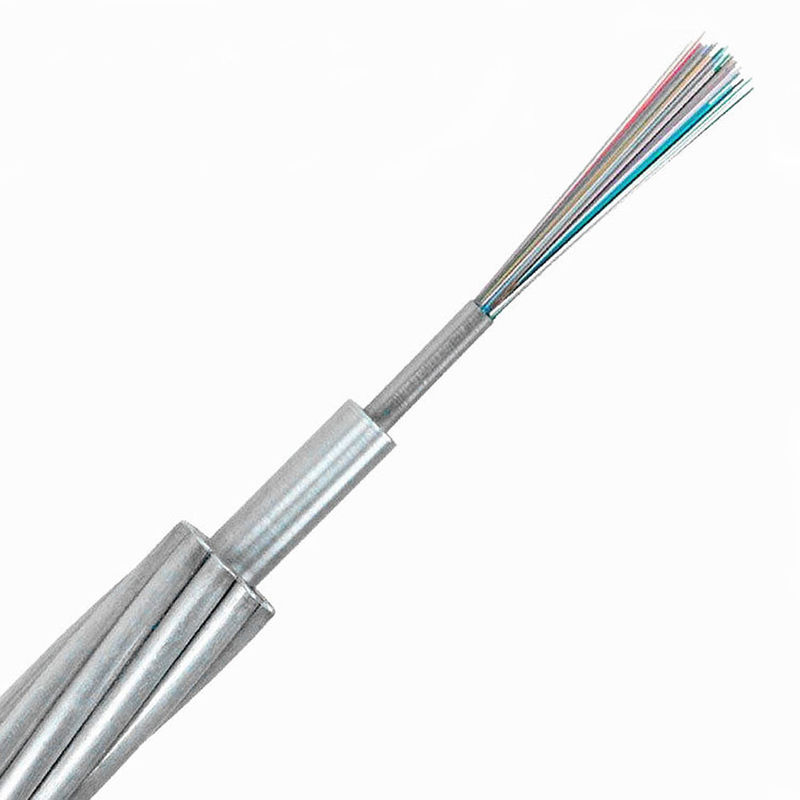

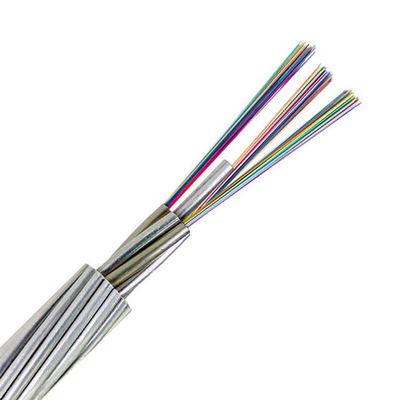

(1) OPGW স্টেইনলেস স্টীল আলগা টিউব গঠন ব্যবহার করে, এর নির্ভরযোগ্যতা এবং তাপমাত্রা-প্রতিরোধী কর্মক্ষমতা বৃদ্ধি করে।
(2) OPGW বড় ফাইবার লাইন প্রয়োগের প্রয়োজনীয়তা পূরণ করে।
(3) বৈদ্যুতিক ট্রান্সমিশন লাইন ইনস্টল করার সময় OPGW বিশেষভাবে অপটিক্যাল যোগাযোগ ব্যবস্থার জন্য প্রয়োগ করা হয়।
(4) প্রকল্প নকশা (স্যাগ-টেনশন গণনা, শর্ট সার্কিট কারেন্ট, ADSS হার্ডওয়্যার ফিটিং গণনা)
আবেদন:
>> OPGW কেবলটি প্রধানত 500KV, 220KV এবং 110KV লাইনে ব্যবহৃত হয়, পাওয়ার কাট, নিরাপত্তা এবং অন্যান্য উপাদান দ্বারা সীমিত, বেশিরভাগ নতুন লাইনে ব্যবহৃত হয়।এর প্রয়োগগুলি হল: 110kv এর বেশি উচ্চ ভোল্টেজ, একটি দীর্ঘ স্প্যান সহ (সাধারণত 250M এর বেশি);
>> বজায় রাখা সহজ, লাইন স্প্যানের জন্য সহজ, এর যান্ত্রিক সম্পত্তি একটি বড় লাইন স্প্যান পূরণ করতে পারে;
>> বাইরের OPGW হল ধাতব আর্মিং, উচ্চ চাপের ইলেক্ট্রো-জারা এবং অবক্ষয়ের জন্য কোন প্রভাব ছাড়াই;
>> ওপিজিডব্লিউ নির্মাণের জন্য অবশ্যই শক্তি কমাতে হবে, যার ফলে বেশি ক্ষতি হবে, এইভাবে 110 কেভির বেশি উচ্চ ভোল্টেজ লাইন নির্মাণে OPGW ব্যবহার করতে হবে;
>> OPGW কর্মক্ষমতা সূচকের জন্য, যত বেশি শর্ট সার্কিট কারেন্ট, ধাতব বর্ম হওয়ার জন্য একটি ভাল কন্ডাক্টর তত বেশি প্রয়োজন, এবং টেনশনের শক্তি কমাতে, অন্যদিকে, যদি টান শক্তি নিশ্চিত হয়, শর্ট সার্কিট কারেন্ট ক্ষমতা বাড়ানোর জন্য, একমাত্র উপায় হল ধাতু বিভাগের এলাকা বড় করুন, যার ফলে তারের ডায়া এবং ওজন বৃদ্ধি পায়, যাতে নিরাপত্তা লাইনের মেরু শক্তির জন্য একটি প্রশ্ন।
পরামিতি:
| মডেল নাম্বার. | অধ্যায় | রেট ব্রেকিং ফোর্স (কেএন) |
তারের ব্যাস (মিমি) |
ওজন (কেজি/কিমি) |
| OPGW | 40 | 54 | ৮.৭ | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | ৮৪.৬ | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | ৮৮.১ | 15.6 | 65 |
