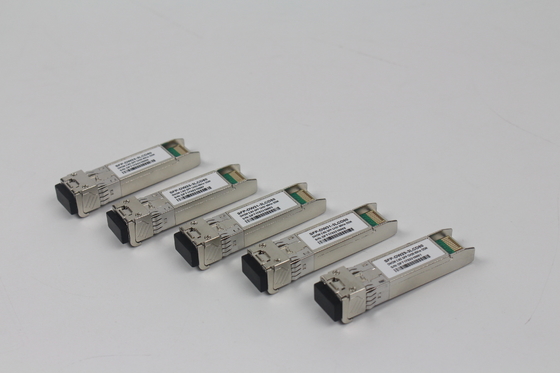

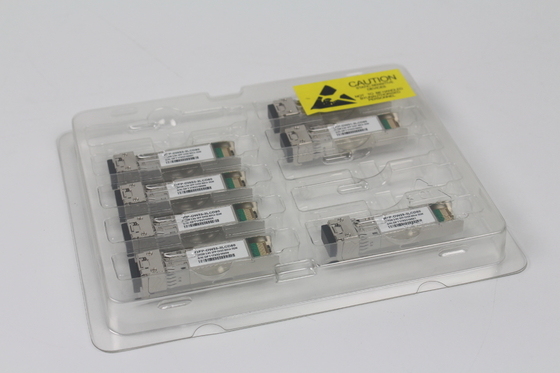

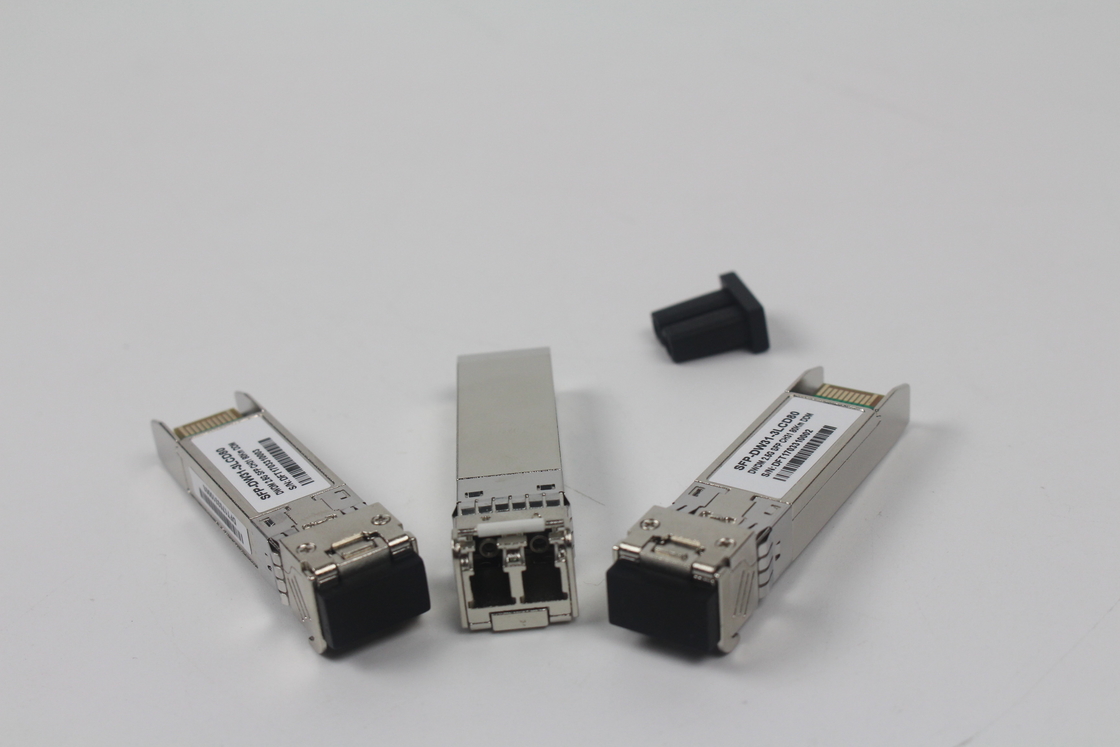

10Gbps DWDM 40KM 50GHz SFP+ ট্রান্সসিভার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | TKQS28-100G-SR4 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
|
বিস্তারিত তথ্য |
|||
| অনুপাত: | 50/50 | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 1450nm |
|---|---|---|---|
| সন্নিবেশ হ্রাস: | ≤0.3dB | প্যাকেজের ওজন: | 10 গ্রাম |
| প্যাকেজের ধরন: | বেয়ার ফাইবার, 900um লুজ টিউব, 2 মিমি কেবল | তরঙ্গদৈর্ঘ্য: | 1310nm |
| অক্ষ প্রান্তিককরণ: | ধীর অক্ষ বা দ্রুত অক্ষ | তরঙ্গদৈর্ঘ্য পরিসীমা: | 1310nm, 1550nm |
| প্রয়োগ: | অপটিক্যাল কমিউনিকেশন সিস্টেম | স্প্লিটার অনুপাত: | 98/2 |
| সংগ্রহস্থল তাপমাত্রা: | -40~+85℃ | পোর্ট নাম্বার: | 1x2 |
| ফাইবারের দৈর্ঘ্য: | ১ মিটার | ফাইবার: | পিএম কর্নিং ৯৮০ এনএম ফাইবার |
| পাওয়ার হ্যান্ডলিং ক্ষমতা: | উচ্চ ক্ষমতা | ||
পণ্যের বর্ণনা
বৈশিষ্ট্য
- ১১.১ গিগাবাইট / সেকেন্ড পর্যন্ত ডেটা লিঙ্ক
- এসএমএফ-এ ৪০ কিলোমিটার পর্যন্ত সংক্রমণ
- DWDM EML লেজার এবং পিন রিসিভার
- নিম্ন ইএমআই জন্য ধাতু ঘের
- ইন্টিগ্রেটেড ডিজিটাল ডায়াগনস্টিক মনিটরিং সহ 2-ওয়্যার ইন্টারফেস
- গরম-প্লাগযোগ্য এসএফপি + পদচিহ্ন
- এসএফএফ ৮৪৭২ এর সাথে সামঞ্জস্যপূর্ণ স্পেসিফিকেশন
- এলসি সংযোগকারী সহ এসএফপি + এমএসএ মেনে চলুন
- একক 3.3V পাওয়ার সাপ্লাই
- কেস অপারেটিং তাপমাত্রা পরিসীমাঃ0°C থেকে 70°C
- শক্তি অপচয় < 1.5W
অ্যাপ্লিকেশন
- 10GBASE-ER/EW
- 40 কিমি 10 জি ফাইবার চ্যানেল
- FEC সহ 10G ইথারনেট
পণ্যের বর্ণনা
TAKFLY TKD-xx92-3LCD40 ট্রান্সিভারগুলির মধ্যে একটি পিন ডায়োড এবং তাপমাত্রা স্থিতিশীল ডিএফবি-ইএমএল ট্রান্সমিটার রয়েছে। ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি একটি আই 2 সি এর মাধ্যমে উপলব্ধ।এই মডিউলটি একক মোড ফাইবারের জন্য ডিজাইন করা হয়েছে এবং আইটিইউ গ্রিডের 50GHz নামমাত্র তরঙ্গদৈর্ঘ্যে কাজ করে, সি ব্যান্ড DWDM তরঙ্গদৈর্ঘ্য।
পণ্য নির্বাচন
সি-ব্যান্ড λc তরঙ্গদৈর্ঘ্য গাইড পিন বর্ণনা
|
চ্যানেল |
তরঙ্গদৈর্ঘ্য (এনএম) |
ফ্রিকোয়েন্সি (THZ) |
চ্যানেল |
তরঙ্গদৈর্ঘ্য (এনএম) |
ফ্রিকোয়েন্সি (THZ) |
|
|
|
|
|
|
|
|
সি১৩ |
1567.13 |
191.30 |
C37 |
1547.72 |
193.70 |
|
|
|
|
|
|
|
|
সি১৪ |
1566.31 |
191.40 |
C38 |
1546.92 |
193.80 |
|
|
|
|
|
|
|
|
সি১৫ |
1565.50 |
191.50 |
C39 |
1546.12 |
193.90 |
|
|
|
|
|
|
|
|
সি১৬ |
1564.68 |
191.60 |
সি৪০ |
1545.32 |
194.00 |
|
|
|
|
|
|
|
|
সি১৭ |
1563.86 |
191.70 |
C41 |
1544.53 |
194.10 |
|
|
|
|
|
|
|
|
সি১৮ |
1563.05 |
191.80 |
C42 |
1543.73 |
194.20 |
|
|
|
|
|
|
|
|
C19 |
1562.23 |
191.90 |
C43 |
1542.94 |
194.30 |
|
|
|
|
|
|
|
|
সি২০ |
1561.42 |
192.00 |
সি৪৪ |
1542.14 |
194.40 |
|
|
|
|
|
|
|
|
C21 |
1560.61 |
192.10 |
C45 |
1541.35 |
194.50 |
|
|
|
|
|
|
|
|
সি২২ |
1559.79 |
192.20 |
C46 |
1540.56 |
194.60 |
|
|
|
|
|
|
|
|
সি২৩ |
1558.98 |
192.30 |
C47 |
1539.77 |
194.70 |
|
|
|
|
|
|
|
|
C24 |
1558.17 |
192.40 |
C48 |
1538.98 |
194.80 |
|
|
|
|
|
|
|
|
সি২৫ |
1557.36 |
192.50 |
C49 |
1538.19 |
194.90 |
|
|
|
|
|
|
|
|
C26 |
1556.55 |
192.60 |
C50 |
1537.40 |
195.00 |
|
|
|
|
|
|
|
|
C27 |
1555.75 |
192.70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
|
|
C28 |
1554.94 |
192.80 |
C52 |
1535.82 |
195.20 |
|
|
|
|
|
|
|
|
C29 |
1554.13 |
192.90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
|
|
সি৩০ |
1553.33 |
193.00 |
C54 |
1534.25 |
195.40 |
|
|
|
|
|
|
|
|
C31 |
1552.52 |
193.10 |
C55 |
1533.47 |
195.50 |
|
|
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532.68 |
195.60 |
|
|
|
|
|
|
|
|
সি৩৩ |
1550.92 |
193.30 |
C57 |
1531.90 |
195.70 |
|
|
|
|
|
|
|
|
C34 |
1550.12 |
193.40 |
C58 |
1531.12 |
195.80 |
|
|
|
|
|
|
|
|
C35 |
1549.32 |
193.50 |
C59 |
1530.33 |
195.90 |
|
|
|
|
|
|
|
|
সি৩৬ |
1548.51 |
193.60 |
সি৬০ |
1529.55 |
196.00 |
|
|
|
|
|
|
|
|
আইটিইউ নয় |
১৫২৮.৭৭ এনএম-১৫৬৭ এর মধ্যে সর্বোচ্চ তরঙ্গদৈর্ঘ্য।13 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
|
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক |
মিনিট। |
টাইপ। |
ম্যাক্স. |
ইউনিট |
নোট |
|
সংরক্ষণ তাপমাত্রা |
টিএস |
-৪০ |
- |
85 |
oC |
|
|
আপেক্ষিক আর্দ্রতা |
RH |
5 |
- |
95 |
% |
|
|
পাওয়ার সাপ্লাই ভোল্টেজ |
ভিসিসি |
-০.3 |
- |
4 |
V |
|
|
সিগন্যাল ইনপুট ভোল্টেজ |
|
ভিসিসি-০।3 |
- |
ভিসিসি+০।3 |
V |
|
প্রস্তাবিত অপারেটিং শর্তাবলী
|
প্যারামিটার |
প্রতীক |
মিনিট। |
|
টাইপ। |
ম্যাক্স. |
ইউনিট |
নোট |
|
কেস অপারেটিং তাপমাত্রা |
কেস |
0 |
|
- |
70 |
oC |
বায়ু প্রবাহ ছাড়া |
|
|
|
|
|
|
|
|
|
|
পাওয়ার সাপ্লাই ভোল্টেজ |
ভিসিসি |
3.14 |
|
3.3 |
3.47 |
V |
|
|
|
|
|
|
|
|
|
|
|
পাওয়ার সাপ্লাই বর্তমান |
আইসিসি |
- |
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
ডেটা রেট |
BR |
|
|
10.3125 |
|
জিবিপিএস |
|
|
|
|
|
|
|
|
|
|
|
ট্রান্সমিশন দূরত্ব |
টিডি |
|
|
- |
40 |
কিলোমিটার |
|
|
|
|
|
|
|
|
|
|
|
সংযুক্ত ফাইবার |
|
|
একক মোড ফাইবার |
|
|
9/125um SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
অপটিক্যাল বৈশিষ্ট্য
|
প্যারামিটার |
প্রতীক |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
নোট |
|
|
|
|
|
|
|
|
|
|
|
ট্রান্সমিটার |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
গড় অপটিক্যাল শক্তি |
পাউট |
-২ |
|
2 |
ডিবিএম |
1 |
|
|
|
|
|
|
|
|
|
|
|
অপটিক্যাল তরঙ্গদৈর্ঘ্য |
λc |
λc-০।1 |
|
λc+০।1 |
এনএম |
|
|
|
|
|
|
|
|
|
|
|
|
কেন্দ্রীয় তরঙ্গদৈর্ঘ্য ব্যবধান |
|
|
100 |
|
গিগাহার্টজ |
2 |
|
|
|
|
|
|
|
|
|
|
|
অপটিক্যাল এক্সটিঙ্কশন রেসিও |
জরুরী অবস্থা |
6.0 |
|
|
ডিবি |
|
|
|
|
|
|
|
|
|
|
|
|
ট্রান্সমিটার এবং ছড়িয়ে পড়া |
টিডিপি |
|
|
3.0 |
ডিবি |
|
|
|
শাস্তি |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
সাইড মোড দমন অনুপাত |
এসএমএসআর |
30 |
|
|
ডিবি |
|
|
|
|
|
|
|
|
|
|
|
|
গড় উৎক্ষেপণ ক্ষমতা |
পফ! |
|
|
-৩০ |
ডিবিএম |
|
|
|
|
|
|
|
|
|
|
|
|
আউটপুট চোখের মাস্ক |
|
আইইইই ৮০২.৩এএ এর সাথে সামঞ্জস্যপূর্ণ |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
রিসিভার |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rx সংবেদনশীলতা |
আরএসইএনএস |
|
|
-১৫।8 |
ডিবিএম |
3 |
|
|
|
|
|
|
|
|
|
|
|
ইনপুট স্যাচুরেশন পাওয়ার |
পিএসএটি |
-৬ |
|
|
ডিবিএম |
|
|
|
(ওভারলোড) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
তরঙ্গদৈর্ঘ্যের পরিসীমা |
λসি |
1260 |
|
1600 |
এনএম |
|
|
|
|
|
|
|
|
|
|
|
|
লস ডি-অ্যাসার্ট |
লস |
|
|
-১৭ |
ডিবিএম |
|
|
|
|
|
|
|
|
|
|
|
|
লস অ্যাসেট |
LOSA |
-৩০ |
|
|
ডিবিএম |
|
|
|
|
|
|
|
|
|
|
|
|
এলওএস হিস্টেরেসিস |
|
0.5 |
|
|
ডিবি |
|
|
|
|
|
|
|
|
|
|
|
|
নোটঃ |
|
|
|
|
|
|
|
১)আউটপুট পাওয়ার হল ৯/১২৫ মিমি একক মোড ফাইবারের সাথে সংযুক্ত পাওয়ার।
২)প্রায় ০.৮ এনএম।
3) PRBS 2 দিয়ে পরিমাপ31-1 টেস্ট প্যাটার্ন, @10.325Gb/s, BER<10-১২.
|
বৈদ্যুতিক বৈশিষ্ট্য |
|
|
|
|
|
|
|
||
|
|
প্যারামিটার |
প্রতীক |
মিনিট |
প্রকার |
|
ম্যাক্স |
ইউনিট |
নোট |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
সরবরাহ ভোল্টেজ |
Vcc |
3.14 |
3.3 |
|
3.46 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
সরবরাহ বর্তমান |
আইসিসি |
|
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ট্রান্সমিটার |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ইনপুট ডিফারেনশিয়াল ইম্পেড্যান্স |
ওহম |
|
100 |
|
|
Ω |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ডিফারেনশিয়াল ডেটা ইনপুট সুইং |
ভিন, পিপি |
120 |
|
|
820 |
এমভি |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ট্রান্সমিট অক্ষম ভোল্টেজ |
ভার্চুয়াল ডি |
ভিসিসি১।3 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ট্রান্সমিট অ্যাক্টিভ ভোল্টেজ |
VEN |
গরু |
|
|
ভি + ০।8 |
V |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT উচ্চ ভোল্টেজ |
|
ভিসিসি১।3 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT কম ভোল্টেজ |
|
গরু |
|
|
ভি + ০।8 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
অক্ষম দাবি পাঠান |
|
|
|
|
10 |
আমাদের |
|
|
|
|
সময় |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
রিসিভার |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ডিফারেনশিয়াল ডেটা আউটপুট সুইং |
ভুট, পিপি |
350 |
|
|
850 |
এমভি |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ডেটা আউটপুট বৃদ্ধি সময় |
tr |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ডেটা আউটপুট পতনের সময় |
টিএফ |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
লস ডি-অ্যাসেট |
|
ভিসিসি১।3 |
|
|
VccHOST |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
লস অ্যাসেট |
|
গরু |
|
|
ভি+০।8 |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
নোটঃ
- সরাসরি TX ডেটা ইনপুট পিন সংযুক্ত. এসি তারপর সংযুক্ত
- অথবা ওপেন সার্কিট।
- ১০০ ওম ডিফারেনশিয়াল টার্মিনেশন।
- এগুলি ফিল্টার না করা ২০-৮০% মান
- লস অফ সিগন্যাল হল LVTTL। লজিক 0 স্বাভাবিক অপারেশন নির্দেশ করে; লজিক 1 কোন সংকেত সনাক্ত করা হয় না নির্দেশ করে।
পিনের বর্ণনা
হোস্ট বোর্ডে সংযোগকারী ব্লক থেকে পিন আউট
|
পিন |
প্রতীক |
নাম/বর্ণনা |
নোট |
|||
|
1 |
Vইইটি |
ট্রান্সমিটার গ্রাউন্ড |
(রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
||
|
2 |
টিভুল |
|
ট্রান্সমিটার ত্রুটি. |
|
2 |
|
|
3 |
টিডিআইএস |
ট্রান্সমিটার নিষ্ক্রিয়, উচ্চ বা খোলা লেজার আউটপুট নিষ্ক্রিয়. |
3 |
|||
|
4 |
এসডিএ |
2-ডায়ার সিরিয়াল ইন্টারফেস ডেটা লাইন |
4 |
|||
|
|
|
|
|
|||
|
5 |
এসসিএল |
২-ডায়ার সিরিয়াল ইন্টারফেস ক্লক লাইন |
4 |
|||
|
|
|
|
|
|||
|
6 |
MOD_ABS |
মডিউল অনুপস্থিত। মডিউল ভিতরে গ্রাউন্ড |
4 |
|||
|
|
|
|
|
|
|
|
|
7 |
RS0 |
|
হার নির্বাচন করুন 0 |
|
5 |
|
|
|
|
|
|
|
||
|
8 |
এলওএস |
সিগন্যাল হারানো। |
লজিক 0 স্বাভাবিক অপারেশন নির্দেশ করে। |
6 |
||
|
|
|
|
|
|||
|
9 |
RS1 |
সংযোগের প্রয়োজন নেই |
1 |
|||
|
|
|
|
|
|
||
|
10 |
Vইইআর |
রিসিভার গ্রাউন্ড |
(ট্রান্সমিটার গ্রাউন্ডের সাথে সাধারণ) |
1 |
||
|
11 |
Vইইআর |
রিসিভার গ্রাউন্ড |
(ট্রান্সমিটার গ্রাউন্ডের সাথে সাধারণ) |
1 |
||
|
12 |
আরডি- |
রিসিভার ইনভার্টেড ডেটা আউট। |
এসি সংযুক্ত |
|
||
|
|
|
|
|
|||
|
13 |
আরডি+ |
রিসিভার-নন-ইনভার্টেড ডেটা আউট। এসি সংযুক্ত |
|
|||
|
|
|
|
|
|
||
|
14 |
Vইইআর |
রিসিভার গ্রাউন্ড |
(ট্রান্সমিটার গ্রাউন্ডের সাথে সাধারণ) |
1 |
||
|
15 |
Vসিসিআর |
রিসিভার পাওয়ার সাপ্লাই |
|
|||
|
16 |
Vসিসিটি |
ট্রান্সমিটার পাওয়ার সাপ্লাই |
|
|||
|
17 |
Vইইটি |
ট্রান্সমিটার গ্রাউন্ড |
(রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
||
|
18 |
টিডি+ |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইন। এসি কপলিং। |
|
|||
|
|
|
|
|
|
||
|
19 |
টিডি- |
ট্রান্সমিটার ইনভার্টেড DATA ইন. |
এসি সংযুক্ত. |
|
||
|
|
|
|
|
|
||
|
20 |
Vইইটি |
ট্রান্সমিটার গ্রাউন্ড |
(রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
||
নোটঃ
১)সার্কিট গ্রাউন্ড চ্যাসি গ্রাউন্ড থেকে অভ্যন্তরীণভাবে বিচ্ছিন্ন।
২)টিভুলএকটি খোলা সংগ্রাহক / ড্রেন আউটপুট, যা হোস্ট বোর্ডে একটি 4.7k 10k ওহম প্রতিরোধক সঙ্গে টানা উচিত, যদিব্যবহারের জন্য নির্ধারিত। টান আপ ভোল্টেজ 2.0V থেকে Vcc + 0.3V এর মধ্যে হওয়া উচিত।একটি উচ্চ আউটপুট একটি ট্রান্সমিটার ত্রুটি নির্দেশ করে যা TX বিভাজক বর্তমান বা TX আউটপুট পাওয়ারের কারণে পূর্ব নির্ধারিত অ্যালার্ম থ্রেশহোল্ডগুলি অতিক্রম করে. একটি নিম্ন আউটপুট স্বাভাবিক অপারেশন নির্দেশ করে। নিম্ন অবস্থায়, আউটপুট <0.8V টানা হয়।
লেজার আউটপুট অক্ষম করা হয়েছে Tডিআইএস>2.0V বা খোলা, T এ সক্ষমডিআইএস< ০.৮ ভোল্ট
4.7kΩ- 10kΩ হোস্ট বোর্ডের সাথে 2.0V এবং 3.6V এর মধ্যে একটি ভোল্টেজে টানা উচিত। MOD_ABS মডিউলটি প্লাগ ইন করা হয়েছে তা নির্দেশ করতে লাইনটি কম টানবে।
SFF-8431 Rev 4 অনুযায়ী অভ্যন্তরীণভাবে টানা।1.
LOS হল খোলা সংগ্রাহক আউটপুট। এটি 2.0V এবং 3.6V এর মধ্যে একটি ভোল্টেজে হোস্ট বোর্ডে 4.7kΩ ∼ 10kΩ দিয়ে টানা উচিত। লজিক 0 স্বাভাবিক অপারেশন নির্দেশ করে; লজিক 1 সংকেত ক্ষতি নির্দেশ করে।
ডিজিটাল ডায়গনিস্টিক ফাংশন
TKD-xx92-3LCD40 ট্রান্সিভারগুলি SFP+ MSA-তে সংজ্ঞায়িত 2-ওয়্যার সিরিয়াল যোগাযোগ প্রোটোকল সমর্থন করে।
স্ট্যান্ডার্ড এসএফপি সিরিয়াল আইডি সনাক্তকরণ তথ্যে অ্যাক্সেস সরবরাহ করে যা ট্রান্সিভারগুলির ক্ষমতা, স্ট্যান্ডার্ড ইন্টারফেস, প্রস্তুতকারক এবং অন্যান্য তথ্য বর্ণনা করে।
উপরন্তু, এসএফপি + ট্রান্সিভারগুলি একটি অনন্য উন্নত ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস সরবরাহ করে, যা ট্রান্সিভারের তাপমাত্রা,লেজার বিভাজক বর্তমান, প্রেরিত অপটিক্যাল শক্তি, প্রাপ্ত অপটিক্যাল শক্তি এবং ট্রান্সসিভার সরবরাহ ভোল্টেজ। এটি একটি পরিশীলিত সিস্টেম সংকেত এবং সতর্কতা পতাকা সংজ্ঞায়িত করে,যা নির্দিষ্ট অপারেটিং পরামিতিগুলি কারখানার সেট স্বাভাবিক পরিসরের বাইরে থাকলে শেষ ব্যবহারকারীদের সতর্ক করে.
এসএফপি+ এমএসএ EEPROM-এ একটি 256-বাইট মেমরি ম্যাপ সংজ্ঞায়িত করে যা 8-বিট ঠিকানা 1010000X (A0h) এ 2-ডায়ার সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য।ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস ৮ বিট ঠিকানা 1010001X (A2h) ব্যবহার করে, তাই মূলত সংজ্ঞায়িত সিরিয়াল আইডি মেমরি ম্যাপ অপরিবর্তিত থাকে।
অপারেটিং এবং ডায়াগনস্টিক তথ্য ট্রান্সিভারের ভিতরে একটি ডিজিটাল ডায়াগনস্টিক ট্রান্সিভার কন্ট্রোলার (ডিডিটিসি) দ্বারা পর্যবেক্ষণ এবং রিপোর্ট করা হয়, যা একটি 2-ক্যার সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেস করা হয়।যখন সিরিয়াল প্রোটোকল সক্রিয় করা হয়, সিরিয়াল ঘড়ি সংকেত (এসসিএল, মোড ডিএফ 1) হোস্ট দ্বারা উত্পন্ন হয়। ইতিবাচক প্রান্তটি এসএফপি ট্রান্সিভারে E2PROM এর সেগমেন্টগুলিতে ডেটা ঘড়ি করে যা লেখার সুরক্ষিত নয়।নেতিবাচক প্রান্ত SFP ট্রান্সিভার থেকে তথ্য ঘড়ি. সিরিয়াল ডেটা সিগন্যাল (এসডিএ, মোড ডিএফ 2) সিরিয়াল ডেটা ট্রান্সফারের জন্য দ্বি-দিকনির্দেশক। সিরিয়াল প্রোটোকল অ্যাক্টিভেশনের শুরু এবং শেষ চিহ্নিত করতে হোস্ট এসডিএকে এসসিএল এর সাথে ব্যবহার করে।স্মৃতিগুলি 8-বিট ডেটা শব্দের একটি সিরিজ হিসাবে সংগঠিত হয় যা পৃথকভাবে বা ক্রমাগতভাবে সম্বোধন করা যেতে পারে.
হোস্ট-ট্রান্সিভার ইন্টারফেস ব্লক ডায়াগ্রাম
আকারের রূপরেখা
SFF-8432 rev5 মেনে চলুন।0, উন্নত প্লাগযোগ্য ফর্ম ফ্যাক্টর স্পেসিফিকেশন।
নিয়ন্ত্রক সম্মতি
|
বৈশিষ্ট্য |
রেফারেন্স |
পারফরম্যান্স |
|
|
ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ইএসডি) |
IEC/EN 61000-4-2 |
মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
|
|
|
|
|
|
|
ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) |
এফসিসি পার্ট ১৫ ক্লাস বি EN 55022 ক্লাস বি |
মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
|
|
(সিআইএসপিআর ২২এ) |
|
||
|
|
|
|
|
|
|
|
|
|
|
লেজার চোখের নিরাপত্তা |
এফডিএ ২১সিএফআর ১০৪০10, 1040.11 আইইসি/এন |
ক্লাস ১ লেজার পণ্য |
|
|
৬০৮২৫-১-২ |
|
||
|
|
|
|
|
|
|
|
|
|
|
উপাদান স্বীকৃতি |
IEC/EN 60950, UL |
মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
|
|
|
|
|
|
|
ROHS |
২০০২/৯৫/ইসি |
মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
|
|
|
|
|
|
|
ই এম সি |
EN61000-3 |
মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
|
|
|
|
|
|
