100Gb/s QSFP28 থেকে 4x SFP28 ব্রেকআউট অ্যাক্টিভ অপটিক্যাল ক্যাবল এওসি ক্যাবল দ্রুত ডেটা ট্রান্সফার
পণ্যের বিবরণ:
| Place of Origin: | Guangdong, SHENZHEN |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
প্রদান:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |

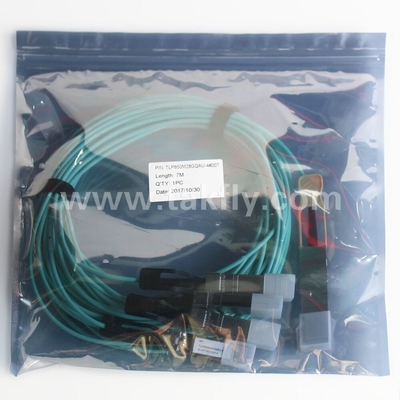

| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
বিস্তারিত তথ্য |
|||
| বিশেষভাবে তুলে ধরা: | 100Gb/s QSFP28 থেকে 4x SFP28 AOC ক্যাবল,4x SFP28 ব্রেকআউট অ্যাক্টিভ অপটিক্যাল ক্যাবল,100Gb/s QSFP28 AOC ক্যাবল |
||
|---|---|---|---|
পণ্যের বর্ণনা

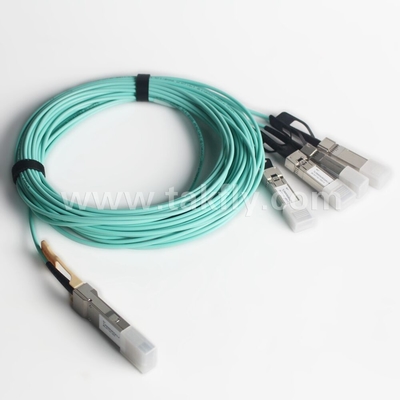

- এই পণ্যটি একটি উচ্চ ডেটা রেট সমান্তরাল সক্রিয় অপটিক্যাল ক্যাবল (এওসি), যা ঐতিহ্যগত তামার ক্যাবলের ব্যান্ডউইথ সীমাবদ্ধতা অতিক্রম করে।এওসি এক প্রান্তে একটি QSFP28 মডিউল এবং অন্য প্রান্তে চারটি SFP28 মডিউল দিয়ে শেষ হয়QSFP28 টার্মিনালের সাথে, এটি মাল্টিমোড রিবন ফাইবারের মাধ্যমে 4 টি স্বতন্ত্র ডেটা ট্রান্সমিশন চ্যানেল এবং 4 টি ডেটা রিসিভিং চ্যানেল সরবরাহ করে, প্রতিটি 25Gb / s অপারেশন করতে সক্ষম।

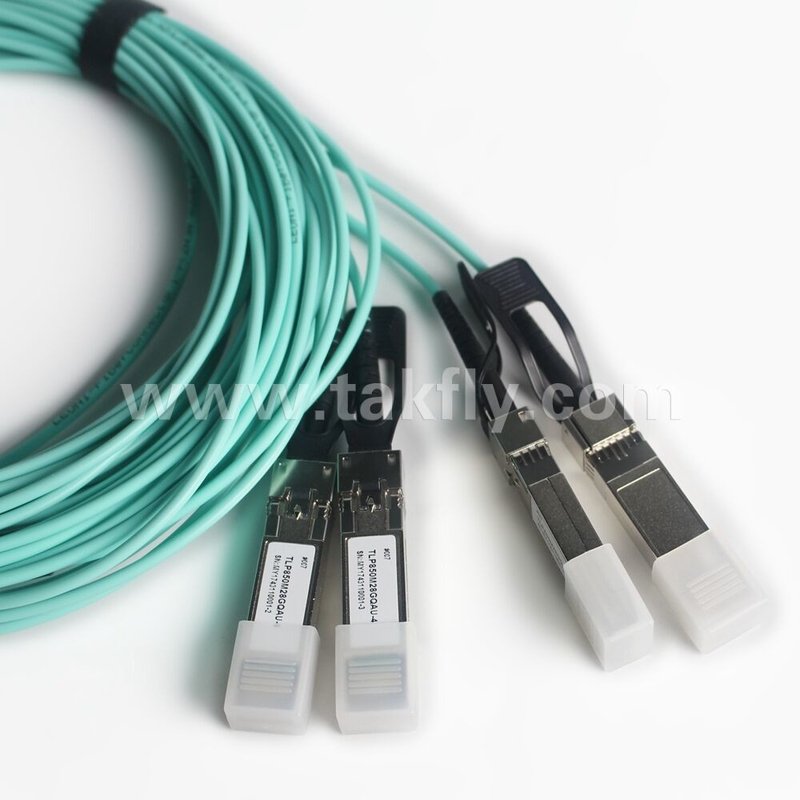

- তারপর ফাইবার রিবনটি চারটি ফাইবার ক্যাবলে পরিণত হয়, যার প্রত্যেকটি SFP28 মডিউল দিয়ে শেষ হয়।এই পণ্যটি 100 মিটার পর্যন্ত ট্রান্সমিশনে 100Gb/s এর সমষ্টিগত ডেটা রেট অর্জন করতে পারে, অতি-দ্রুত কম্পিউটিং ডেটা এক্সচেঞ্জকে সমর্থন করার জন্য।
- পণ্যটি QSFP28 এবং SFP28 মাল্টি-সোর্স চুক্তি (এমএসএ) অনুযায়ী ফর্ম ফ্যাক্টর, অপটিক্যাল/বৈদ্যুতিক সংযোগের সাথে ডিজাইন করা হয়েছে।এটি তাপমাত্রা সহ সবচেয়ে কঠোর বাইরের অপারেটিং অবস্থার জন্য ডিজাইন করা হয়েছে, আর্দ্রতা এবং ইএমআই হস্তক্ষেপ।

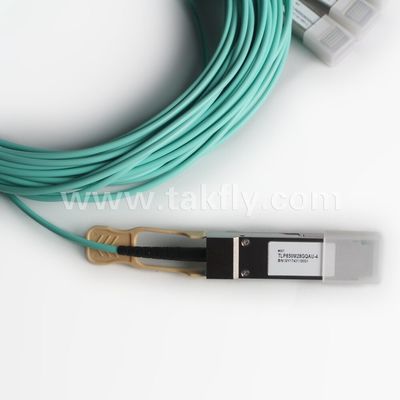

- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideঅপটিক্যাল সিগন্যালগুলি প্রথমে মাল্টিমোড রিবন ফাইবারগুলিতে 4 টি অপটিক্যাল ডেটা ট্রান্সমিশন লেনের মাধ্যমে এবং তারপরে 4 টি পৃথক ডুয়াল-কোর ফাইবার তারের মাধ্যমে প্রসারিত হয়।তারা তারপর অন্য প্রান্তে 4 SFP28 মডিউল এর রিসিভার ভিতরে ফটো ডায়োড দ্বারা ধরা হয়অপটিক্যাল সংকেতগুলি বৈদ্যুতিক সংকেতগুলিতে রূপান্তরিত হয়, যা 4 টি SFP28 মডিউলগুলির রিসিভারগুলি পৃথকভাবে আউটপুট করে।
-
বিপরীত দিক থেকে, ৪টি SFP28 মডিউলের প্রত্যেকটি তার ট্রান্সমিটার পাশের মডিউলের ভিতরে একটি চালিত VCSEL দ্বারা বৈদ্যুতিক ইনপুট সংকেতকে একটি অপটিক্যাল সংকেতে রূপান্তর করে।4 অপটিক্যাল সংকেত প্রথম 4 পৃথক দ্বৈত-কোর ফাইবার তারের অন্যান্য সংক্রমণ লাইনের মাধ্যমে এবং তারপর মাল্টিমোড রিবন ফাইবারের মাধ্যমে ছড়িয়ে পড়ে. তারা QSFP28 এর অভ্যন্তরে ফটোগ্রাফিক ডায়োড অ্যারে দ্বারা ক্যাপচার করা হয়।তারের QSFP28 টার্মিনালে 8 টি পোর্ট রয়েছে, ৪টি ডাটা ট্রান্সমিশন এবং ৪টি ডাটা রিসিভিং এর জন্য, যা মোট ১০০ গিগাবাইট/সেকেন্ডের ডাটা এক্সচেঞ্জ রেট প্রদান করে, যখন অন্য প্রান্তে ৪টি SFP28 টার্মিনালের প্রত্যেকটিতে ২টি পোর্ট থাকে,তথ্য প্রেরণের জন্য 1 এবং গ্রহণের জন্য 1, 25Gb/s ডাটা এক্সচেঞ্জ রেট প্রদান করতে।
- এই পণ্যটি চালিত করার জন্য একটি একক +৩.৩ ভোল্ট পাওয়ার সাপ্লাই প্রয়োজন। উভয় পাওয়ার সাপ্লাই পিন VccTx এবং VccRx অভ্যন্তরীণভাবে সংযুক্ত এবং একই সাথে প্রয়োগ করা উচিত।এমএসএ স্পেসিফিকেশন অনুসারে মডিউলটি 7 টি কম গতির হার্ডওয়্যার কন্ট্রোল পিন সরবরাহ করে (২-ওয়্যার সিরিয়াল ইন্টারফেস সহ): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL এবং IntL।
- মডিউল নির্বাচন (মডসেলএল) একটি ইনপুট পিন। যখন হোস্ট দ্বারা কম রাখা হয়, এই পণ্যটি 2-ওয়্যার সিরিয়াল যোগাযোগের কমান্ডগুলিতে সাড়া দেয়।ModSelL এই পণ্যটি একটি একক 2-ওয়্যার ইন্টারফেস বাসে ব্যবহারের অনুমতি দেয় individual পৃথক ModSelL লাইন ব্যবহার করতে হবে.
-
2-ডায়ার সিরিয়াল বাস যোগাযোগ ইন্টারফেসের জন্য সিরিয়াল ক্লক (এসসিএল) এবং সিরিয়াল ডেটা (এসডিএ) প্রয়োজন এবং হোস্টকে QSFP28 মেমরি ম্যাপ অ্যাক্সেস করতে সক্ষম করে।
-
রিসেটএল পিনটি একটি সম্পূর্ণ রিসেট সক্ষম করে, যখন রিসেটএল পিনের একটি নিম্ন স্তর ন্যূনতম ইমপলস দৈর্ঘ্যের চেয়ে বেশি সময় ধরে রাখা হয় তখন সেটিংস তাদের ডিফল্ট অবস্থায় ফিরে আসে।পুনরায় সেট করার সময় হোস্টটি সমস্ত স্ট্যাটাস বিটকে উপেক্ষা করবে যতক্ষণ না এটি পুনরায় সেট বিরতির সমাপ্তি নির্দেশ করে. পণ্যটি মেমরি ম্যাপে ডেটা_নট_রেডি বিটকে অস্বীকার করে একটি IntL (বিচ্ছিন্ন) সংকেত পোস্ট করে এটি নির্দেশ করে।মনে রাখবেন যে পাওয়ার আপ উপর (গরম সন্নিবেশ সহ) মডিউল একটি রিসেট প্রয়োজন ছাড়া রিসেট বিরতি এই সমাপ্তি পোস্ট করা উচিত.
-
কম পাওয়ার মোড (এলপিএমওড) পিনটি পণ্যটির সর্বাধিক শক্তি খরচ সেট করতে ব্যবহৃত হয় যাতে উচ্চ ক্ষমতা মডিউলগুলিকে শীতল করতে সক্ষম নয় এমন হোস্টগুলিকে রক্ষা করা যায়,যদি এই ধরনের মডিউলগুলি দুর্ঘটনাক্রমে সন্নিবেশ করা হয়.
-
মডিউল বর্তমান (মোডপিআরএসএল) হ'ল হোস্ট বোর্ডের স্থানীয় একটি সংকেত যা কোনও পণ্য না থাকলে সাধারণত হোস্ট ভিসিসিতে টানা হয়। যখন পণ্যটি সংযোগকারীটিতে সন্নিবেশ করা হয়,এটি হোস্ট বোর্ডের একটি প্রতিরোধক মাধ্যমে গ্রাউন্ড করার পথ সম্পন্ন করে এবং সংকেত দাবি. ModPrsL তারপর ModPrsL কে ¢Low ¢ স্টেটে সেট করে এটি উপস্থিত রয়েছে তা নির্দেশ করে।
-
বিচ্ছিন্নতা (IntL) একটি আউটপুট পিন। Low একটি সম্ভাব্য অপারেশনাল ত্রুটি বা হোস্ট সিস্টেমের জন্য সমালোচনামূলক অবস্থা নির্দেশ করে।হোস্ট 2-ওয়্যার সিরিয়াল ইন্টারফেস ব্যবহার করে বিচ্ছিন্নতার উৎস সনাক্ত করে. IntL পিন একটি খোলা সংগ্রাহক আউটপুট এবং হোস্ট বোর্ডে হোস্ট Vcc ভোল্টেজ টানা আবশ্যক।
- SFP28 মডিউল বৈদ্যুতিক ইন্টারফেস SFI বৈদ্যুতিক স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ। ট্রান্সমিটার ইনপুট এবং রিসিভার আউটপুট প্রতিবন্ধকতা 100 ওহম পার্থক্য। ডেটা লাইন অভ্যন্তরীণভাবে এসি সংযুক্ত.এই মডিউলটি ডিফারেনশিয়াল টার্মিনেশন প্রদান করে এবং মানসম্পন্ন সিগন্যাল টার্মিনেশন এবং কম ইএমআইয়ের জন্য ডিফারেনশিয়াল থেকে সাধারণ মোড রূপান্তরকে হ্রাস করে।SFI সাধারণত উন্নত FR4 উপাদান 200 মিমি বা এক সংযোগকারী সঙ্গে স্ট্যান্ডার্ড FR4 প্রায় 150 মিমি পর্যন্ত কাজ করে.
-
ট্রান্সমিটারটি 25Gbit/s সিরিয়াল PECL বা CML বৈদ্যুতিক ডেটাকে সিরিয়াল অপটিক্যাল ডেটাতে রূপান্তর করে। একটি ওপেন কালেক্টর সামঞ্জস্যপূর্ণ ট্রান্সমিট ডিসএবল (Tx_Dis) সরবরাহ করা হয়।লজিক ¢ 1 ¢ এই পিনের কোন সংযোগ না হলে লেজার প্রেরণ থেকে নিষ্ক্রিয় করা হবে. এই পিনের লজিক ০ ০ ০ স্বাভাবিক অপারেশন প্রদান করে।ট্রান্সমিটারটিতে অভ্যন্তরীণ স্বয়ংক্রিয় পাওয়ার কন্ট্রোল লুপ (এপিসি) রয়েছে যা সরবরাহের ভোল্টেজ এবং তাপমাত্রা পরিবর্তনের মধ্যে ধ্রুবক অপটিক্যাল পাওয়ার আউটপুট নিশ্চিত করে. একটি উন্মুক্ত সংগ্রাহক সামঞ্জস্যপূর্ণ ট্রান্সমিট ফল্ট (Tx_Fault) প্রদান করা হয়। TX_Fault হল মডিউল আউটপুট যোগাযোগ যে যখন উচ্চ,নির্দেশ করে যে মডিউল ট্রান্সমিটার লেজারের অপারেশন বা নিরাপত্তা সম্পর্কিত একটি ত্রুটি অবস্থা সনাক্ত করেছে. TX_Fault আউটপুট যোগাযোগ একটি খোলা ড্রেন / সংগ্রাহক এবং হোস্টের Vcc_Host পর্যন্ত টানা হবে 4.7-10 kΩ পরিসীমা মধ্যে একটি প্রতিরোধের সঙ্গে। TX_Disable একটি মডিউল ইনপুট যোগাযোগ।যখন TX_Disable উচ্চ বা খোলা ছেড়ে দেওয়া হয়, SFP28 মডিউল ট্রান্সমিটার আউটপুট বন্ধ করা হবে। এই যোগাযোগ একটি 4.7 kΩ থেকে 10 kΩ প্রতিরোধক সঙ্গে VccT পর্যন্ত টানা হবে
-
রিসিভারটি 25 গিগাবাইট / সেকেন্ডের সিরিয়াল অপটিক্যাল ডেটাকে সিরিয়াল পিইসিএল / সিএমএল বৈদ্যুতিক ডেটাতে রূপান্তর করে। একটি ওপেন কালেক্টর সামঞ্জস্যপূর্ণ সংকেতের ক্ষতি সরবরাহ করা হয়।Rx_LOS যখন উচ্চ হয় তখন সংশ্লিষ্ট মানদণ্ডে নির্দিষ্ট করা থেকে কম একটি অপটিক্যাল সংকেত স্তর নির্দেশ করে. Rx_LOS যোগাযোগ একটি খোলা ড্রেন / সংগ্রাহক আউটপুট এবং হোস্টের Vcc_Host পর্যন্ত একটি প্রতিরোধক 4.7-10 kΩ পরিসীমা, বা একটি সক্রিয় সমাপ্তি সঙ্গে টানা হবে।পাওয়ার সাপ্লাই ফিল্টারিং উভয় ট্রান্সমিটার এবং রিসিভার জন্য সুপারিশ করা হয়. Rx_LOS সংকেতটি এমন একটি প্রাথমিক সূচক হিসাবে তৈরি করা হয়েছে যেখানে SFP28 ইনস্টল করা আছে যে প্রাপ্ত সংকেতের শক্তি নির্দিষ্ট পরিসরের নীচে।এই ধরনের নির্দেশ সাধারণত ইনস্টল করা হয় না তারের নির্দেশ করে, ভাঙা তারের, অথবা একটি অক্ষম, ব্যর্থ বা তারের অন্য প্রান্তে একটি শক্তি বন্ধ ট্রান্সমিটার।
- SFP28 মডিউলগুলি হট-প্লাগযোগ্য। হট-প্লাগযোগ্য হ'ল হোস্ট বোর্ডটি চালিত হওয়ার সময় একটি মডিউলকে প্লাগ ইন বা আনপ্লাগ করার কথা বোঝায়। SFP28 হোস্ট সংযোগকারীটি একটি 0.এসএফএফ-৮০৮৩ অনুযায়ী ৮ মিমি পিচ ২০ পজিশন রাইট অঙ্গুল উন্নত সংযোগকারী, অথবা সমতুল্য বৈদ্যুতিক পারফরম্যান্স সহ সমতুল্য স্তরিত সংযোগকারী। SFP28 মডিউলটি মাটির ক্রমে হোস্টের সাথে যোগাযোগ করে,পাওয়ার, এর পরে সিগন্যাল।
|
প্যারামিটার
|
প্রতীক
|
মিনিট
|
ম্যাক্স
|
ইউনিট
|
নোট
|
|
সংরক্ষণ তাপমাত্রা
|
টিএস
|
-৪০
|
85
|
ডিজিসি
|
|
|
অপারেটিং কেস তাপমাত্রা
|
টিওপি
|
0
|
70 |
ডিজিসি
|
|
|
পাওয়ার সাপ্লাই ভোল্টেজ
|
Vসিসি
|
-০.5
|
3.6 |
V
|
|
|
আপেক্ষিক আর্দ্রতা (অ-কন্ডেনসেশন)
|
RH
|
0 | 85 |
%
|
|
প্যারামিটার
|
প্রতীক
|
মিনিট
|
সাধারণ
|
ম্যাক্স
|
ইউনিট
|
|
অপারেটিং কেস তাপমাত্রা
|
টিওপি
|
0
|
70
|
ডিজিসি
|
|
|
পাওয়ার সাপ্লাই ভোল্টেজ
|
Vসিসি
|
3.135
|
3.3
|
3.465
|
V
|
|
ডেটা রেট, প্রতি লেন (QSFP28)
|
25.78125
|
28.05
|
জিবি/সেকেন্ড
|
||
|
ডেটা রেট (প্রতিটি SFP28)
|
25.78125
|
28.05
|
জিবি/সেকেন্ড
|
||
|
নিয়ন্ত্রণ ইনপুট ভোল্টেজ উচ্চ
|
2 |
Vcc
|
V
|
||
|
নিয়ন্ত্রণ ইনপুট ভোল্টেজ কম
|
0 |
0.8
|
V
|
