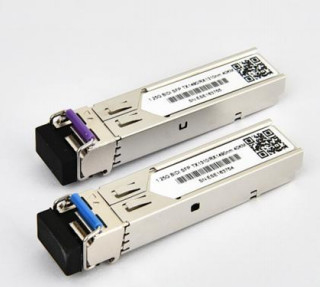

1.25Gbps এসএফপি দ্বি-দিকনির্দেশক ট্রান্সিভার, 40KM পৌঁছান Tx1310nm/Rx1490nm
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | TK-Bxx92-3LCD20 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
|
বিস্তারিত তথ্য |
|||
| অনুপাত: | 50/50 | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 1450nm |
|---|---|---|---|
| সন্নিবেশ হ্রাস: | ≤0.3dB | প্যাকেজের ওজন: | 10 গ্রাম |
| প্যাকেজের ধরন: | বেয়ার ফাইবার, 900um লুজ টিউব, 2 মিমি কেবল | তরঙ্গদৈর্ঘ্য: | 1310nm |
| অক্ষ প্রান্তিককরণ: | ধীর অক্ষ বা দ্রুত অক্ষ | তরঙ্গদৈর্ঘ্য পরিসীমা: | 1310nm, 1550nm |
| প্রয়োগ: | অপটিক্যাল কমিউনিকেশন সিস্টেম | স্প্লিটার অনুপাত: | 98/2 |
| সংগ্রহস্থল তাপমাত্রা: | -40~+85℃ | পোর্ট নাম্বার: | 1x2 |
| ফাইবারের দৈর্ঘ্য: | ১ মিটার | ফাইবার: | পিএম কর্নিং ৯৮০ এনএম ফাইবার |
| পাওয়ার হ্যান্ডলিং ক্ষমতা: | উচ্চ ক্ষমতা | ||
| বিশেষভাবে তুলে ধরা: | 40 কিলোমিটার পৌঁছান এসএফপি দ্বি-নির্দেশক ট্রান্সিভার,1.২৫ গিগাবাইট / সেকেন্ডের এসএফপি দ্বি-দিকের ট্রান্সিভার,Tx1310nm/Rx1490nm SFP দ্বি-দিকের ট্রান্সিভার |
||
পণ্যের বর্ণনা
- SFP-BIDI ট্রান্সসিভারগুলি হল উচ্চ কার্যক্ষমতা, সাশ্রয়ী মডিউলগুলি 1.25Gbps/1.0625Gbps এর ডুয়াল ডেটা-রেট এবং SMF এর সাথে 40KM ট্রান্সমিশন দূরত্ব সমর্থন করে৷
- ট্রান্সসিভারটি তিনটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত। সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
- ট্রান্সসিভারগুলি SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এবং SFF-8472 এর সাথে সামঞ্জস্যপূর্ণ। আরও তথ্যের জন্য, অনুগ্রহ করে SFP MSA দেখুন।
বৈশিষ্ট্য
- 1.25Gbps/1.063Gbps অপারেশনের ডুয়াল ডেটা-রেট
- 40KM ট্রান্সমিশনের জন্য 1310nm DFB লেজার এবং PIN ফটোডিটেক্টর
- SFP MSA এবং SFF-8472 এর সাথে সিমপ্লেক্স এলসি রিসেপ্ট্যাকলের সাথে সঙ্গতিপূর্ণ
- ডিজিটাল ডায়াগনস্টিক মনিটরিং: অভ্যন্তরীণ ক্রমাঙ্কন বা বাহ্যিক ক্রমাঙ্কন
- SONET OC-24-LR-1 এর সাথে সামঞ্জস্যপূর্ণ
- RoHS এর সাথে সামঞ্জস্যপূর্ণ
- +3.3V একক পাওয়ার সাপ্লাই
- অপারেটিং কেস তাপমাত্রা পরিসীমা: 0 °C থেকে +70 °C (বাণিজ্যিক) / -40 °C থেকে +85 °C (শিল্প)
অ্যাপ্লিকেশন
- গিগাবিট ইথারনেট
- ফাইবার চ্যানেল
- সুইচ ইন্টারফেসে স্যুইচ করুন
- সুইচড ব্যাকপ্লেন অ্যাপ্লিকেশন
- রাউটার/সার্ভার ইন্টারফেস
- অন্যান্য অপটিক্যাল ট্রান্সমিশন সিস্টেম
মডিউল ব্লক ডায়াগ্রাম
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | রেফ. |
| সর্বোচ্চ সরবরাহ ভোল্টেজ | ভিসিসি | -0.5 | 4.7 | ভি | ||
| স্টোরেজ তাপমাত্রা | টিএস | -40 | 85 | °সে | ||
| কেস অপারেটিং তাপমাত্রা | শীর্ষ | 0 | 70 | °সে |
বৈদ্যুতিক বৈশিষ্ট্য(TOP = 0 থেকে 70℃, VCC = 3.15 থেকে 3.60 ভোল্ট)
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | রেফ. |
| সরবরাহ ভোল্টেজ | ভিসিসি | 3.15 | 3.3 | 3.6 | ভি | |
| সাপ্লাই কারেন্ট | আইসিসি | 185 | 280 | এমএ | ||
| ট্রান্সমিটার | ||||||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | রিন | 100 | Ω | 1 | ||
| একক শেষ তথ্য ইনপুট সুইং | ভিন, পিপি | 250 | 1200 | mV | ||
| অক্ষম ভোল্টেজ প্রেরণ | ভিডি | Vcc-1.3 | ভিসিসি | ভি | ||
| প্রেরণ সক্রিয় ভোল্টেজ | ভেন | ভি | Vee+ 0.8 | ভি | 2 | |
| ট্রান্সমিট অ্যাসার্ট টাইম নিষ্ক্রিয় করুন | 10 | আমাদের | ||||
| রিসিভার | ||||||
| একক শেষ তথ্য আউটপুট সুইং | Vout, পিপি | 250 | 800 | mV | 3 | |
| ডেটা আউটপুট বৃদ্ধির সময় | tr | 100 | 175 | পিএস | 4 | |
| ডেটা আউটপুট পতনের সময় | tf | 100 | 175 | পিএস | 4 | |
| LOS ফল্ট | VLOS দোষ | Vcc-0.5 | VccHOST | ভি | 5 | |
| LOS স্বাভাবিক | VLOS আদর্শ | ভি | ভি+০.৫ | ভি | 5 | |
| পাওয়ার সাপ্লাই প্রত্যাখ্যান | পিএসআর | 100 | mVpp | 6 |
নোট:
- TX ডেটা ইনপুট পিনের সাথে সরাসরি সংযুক্ত। এর পর এসি জোড়া
- অথবা ওপেন সার্কিট।
- 100 ohms ডিফারেনশিয়াল সমাপ্তির মধ্যে।
- 20 - 80%
- লস অফ সিগন্যাল হল LVTTL। যুক্তি 0 স্বাভাবিক অপারেশন নির্দেশ করে; যুক্তি 1 কোন সংকেত সনাক্ত করা নির্দেশ করে।
- রিসিভার সংবেদনশীলতা প্রস্তাবিত পাওয়ার সাপ্লাই ফিল্টারিং নেটওয়ার্কের মাধ্যমে প্রয়োগ করা নির্দিষ্ট মান পর্যন্ত 20 Hz থেকে 1.5 MHz পর্যন্ত পাওয়ার সাপ্লাই সাইনোসয়েডাল মডুলেশনের সাথে সঙ্গতিপূর্ণ।
বৈদ্যুতিক ইনপুট / আউটপুট বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | দ্রষ্টব্য | |
| পার্থক্য ইনপুট ভোল্টেজ সুইং | 120 | 820 | mVpp | 1 | |||
|
Tx ইনপুট অক্ষম করুন |
এইচ | VIH | 2.0 | Vcc+0.3 |
ভি |
||
| এল | ভিআইএল | 0 | 0.8 | ||||
|
Tx ফল্ট আউটপুট |
এইচ | VOH | 2.0 | Vcc+0.3 |
ভি |
2 |
|
| এল | ভোল | 0 | 0.8 | ||||
| ইনপুট পার্থক্য। প্রতিবন্ধকতা | জিন | 100 | Ω | ||||
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | দ্রষ্টব্য | |
| পার্থক্য আউটপুট ভোল্টেজ সুইং | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS আউটপুট |
এইচ | VOH | 2.0 | Vcc+0.3 | ভি |
2 |
|
| এল | ভোল | 0 | 0.8 | ||||
নোট:
1. TD+/- মডিউলের ভিতরে 100Ω ডিফারেনশিয়াল টার্মিনেশনের সাথে অভ্যন্তরীণভাবে AC যুক্ত।
2. Tx ফল্ট এবং Rx LOS হল উন্মুক্ত সংগ্রাহক আউটপুট, যা হোস্ট বোর্ডে 4.7k থেকে 10kΩ প্রতিরোধক দিয়ে টেনে আনতে হবে। 2.0V এবং Vcc+0.3V এর মধ্যে ভোল্টেজ টানুন।
3. RD+/- আউটপুটগুলি অভ্যন্তরীণভাবে AC সংযুক্ত, এবং ব্যবহারকারী SERDES-এ 100Ω (ডিফারেনশিয়াল) দিয়ে শেষ করা উচিত
অপটিক্যাল বৈশিষ্ট্য
ট্রান্সমিটার
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | দ্রষ্টব্য |
| অপারেটিং তরঙ্গদৈর্ঘ্য | λC | 1260 | 1310 | 1360 | nm | |
| Ave. আউটপুট শক্তি (সক্ষম) | পো | -5 | 0 | dBm | 1 | |
| বিলুপ্তির অনুপাত | ইআর | 10 | dB | 1 | ||
| RMS বর্ণালী প্রস্থ | Δλ | 4 | nm | |||
| উত্থান/পতনের সময় (20%~80%) | Tr/Tf | 0.26 | পিএস | 2 | ||
| আউটপুট আই মাস্ক | Telcordia GR-253-CORE এবং ITU-T G.957 সামঞ্জস্যপূর্ণ | |||||
1. 2^23-1 NRZ PRBS প্যাটার্নে পরিমাপ করুন
2. ট্রান্সমিটার আই মাস্ক সংজ্ঞা
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | দ্রষ্টব্য |
| অপারেটিং তরঙ্গদৈর্ঘ্য | 1470 | 1510 | nm | |||
| সংবেদনশীলতা | Psen | -24 | dBm | 1 | ||
| মিন. ওভারলোড | পিমাক্স | -3 | dBm | |||
| LOS দাবি | পা | -36 | dBm | |||
| LOS ডি-জরিদ | পিডি | -30 | dBm | 2 | ||
| LOS হিস্টেরেসিস | Pd-Pa | 0.5 | 6 | dB |
1. আলোর উৎস 1310nm (1490nm), ER=10dB দিয়ে পরিমাপ করা হয়েছে; BER =<10^-12 @PRBS=2^23-1 NRZ।
2. যখন LOS ডি-জার্স্ট করা হয়, তখন RX ডেটা+/- আউটপুট হল সিগন্যাল আউটপুট।
পিন সংজ্ঞা এবং ফাংশন
| পিন | নাম | ফাংশন | নোট | |
| 1 | ভিইটি | Tx স্থল | ||
| 2 | Tx দোষ | Tx ফল্ট ইঙ্গিত, ওপেন কালেক্টর আউটপুট, সক্রিয় "H" | 1 | |
| 3 | Tx নিষ্ক্রিয় করুন | LVTTL ইনপুট, অভ্যন্তরীণ পুল-আপ, Tx "H" এ নিষ্ক্রিয় | 2 | |
| 4 | MOD-DEF2 | 2 তারের সিরিয়াল ইন্টারফেস ডেটা ইনপুট/আউটপুট (এসডিএ) | 3 | |
| 5 | MOD-DEF1 | 2 তারের সিরিয়াল ইন্টারফেস ক্লক ইনপুট (SCL) | 3 | |
| 6 | MOD-DEF0 | মডেল উপস্থিত ইঙ্গিত | 3 | |
| 7 | রেট সিলেক্ট করুন | সংযোগ নেই | ||
| 8 | LOS | Rx সংকেতের ক্ষতি, সংগ্রাহক আউটপুট খুলুন, সক্রিয় "H" | 4 | |
| 9 | ভিআর | আরএক্স গ্রাউন্ড | ||
| 10 | ভিআর | Rx স্থল | ||
| 11 | ভিআর | Rx স্থল | ||
| 12 | আরডি- | বিপরীত প্রাপ্ত তথ্য আউট | 5 | |
| 13 | RD+ | প্রাপ্ত তথ্য আউট | 5 | |
| 14 | ভিআর | Rx স্থল | ||
| 15 | ভিসিসিআর | Rx পাওয়ার সাপ্লাই | ||
| 16 | ভিসিসিটি | Tx পাওয়ার সাপ্লাই | ||
| 17 | ভিইটি | Tx স্থল | ||
| 18 | TD+ | মধ্যে তথ্য প্রেরণ | 6 | |
| 19 | টিডি- | ইনভার্স ট্রান্সমিট ডেটা | 6 | |
| 20 | ভিইটি | Tx স্থল |
নোট:
- উচ্চ হলে, এই আউটপুট কোনো ধরনের লেজারের ত্রুটি নির্দেশ করে। নিম্ন স্বাভাবিক অপারেশন নির্দেশ করে। এবং হোস্ট বোর্ডে একটি 4.7 – 10KΩ প্রতিরোধক দিয়ে টানা উচিত।
- TX নিষ্ক্রিয় একটি ইনপুট যা ট্রান্সমিটার অপটিক্যাল আউটপুট বন্ধ করতে ব্যবহৃত হয়। এটি একটি 4.7 - 10KΩ প্রতিরোধকের সাথে মডিউলের মধ্যে টানা হয়। এর রাজ্যগুলি হল:
কম (0 – 0.8V): ট্রান্সমিটার চালু (>0.8, <2.0V): অনির্ধারিত
উচ্চ (2.0V~Vcc+0.3V): ট্রান্সমিটার অক্ষম খোলা: ট্রান্সমিটার নিষ্ক্রিয়
Mod-Def 0,1,2। এই মডিউল সংজ্ঞা পিন হয়. হোস্ট বোর্ডে একটি 4.7K - 10KΩ প্রতিরোধক দিয়ে তাদের টানা উচিত। পুল-আপ ভোল্টেজ VccT বা VccR হবে।
Mod-Def 0 মডিউল দ্বারা গ্রাউন্ড করা হয়েছে যে মডিউলটি বর্তমান রয়েছে তা নির্দেশ করার জন্য Mod-Def 1 হল সিরিয়াল আইডির জন্য দুটি তারের সিরিয়াল ইন্টারফেসের ক্লক লাইন
Mod-Def 2 সিরিয়াল আইডির জন্য দুটি তারের সিরিয়াল ইন্টারফেসের ডেটা লাইন
যখন উচ্চ, এই আউটপুট সংকেত ক্ষতি (LOS) নির্দেশ করে। কম স্বাভাবিক অপারেশন নির্দেশ করে।
RD+/-: এগুলি হল ডিফারেনশিয়াল রিসিভার আউটপুট। তারা AC সংযুক্ত 100Ω ডিফারেনশিয়াল লাইন যা ব্যবহারকারী SERDES এ 100Ω (ডিফারেনশিয়াল) দিয়ে শেষ করা উচিত। এসি কাপলিং মডিউলের ভিতরে করা হয় এবং তাই হোস্ট বোর্ডে এর প্রয়োজন হয় না।
TD+/-: এগুলি হল ডিফারেনশিয়াল ট্রান্সমিটার ইনপুট। এগুলি হল AC-যুগল, মডিউলের ভিতরে 100Ω ডিফারেনশিয়াল টার্মিনেশন সহ ডিফারেনশিয়াল লাইন। এসি কাপলিং মডিউলের ভিতরে করা হয় এবং তাই হোস্ট বোর্ডে এর প্রয়োজন হয় না।
ডিজিটাল ডায়াগনস্টিক ফাংশন
TAKFLY TK-B3424-3LCD40 ট্রান্সসিভারগুলি SFP MSA-তে সংজ্ঞায়িত 2-তারের সিরিয়াল কমিউনিকেশন প্রোটোকল সমর্থন করে। এটি একই বৈদ্যুতিক বৈশিষ্ট্য সহ GBIC স্ট্যান্ডার্ডে সংজ্ঞায়িত E2PROM-এর সাথে খুব ঘনিষ্ঠভাবে সম্পর্কিত।
স্ট্যান্ডার্ড SFP সিরিয়াল আইডি শনাক্তকরণ তথ্যে অ্যাক্সেস প্রদান করে যা ট্রান্সসিভারের ক্ষমতা, স্ট্যান্ডার্ড ইন্টারফেস, প্রস্তুতকারক এবং অন্যান্য তথ্য বর্ণনা করে।
উপরন্তু, TAKFLY SFP ট্রান্সসিভারগুলি একটি অনন্য উন্নত ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস প্রদান করে, যা ডিভাইস অপারেটিং প্যারামিটার যেমন ট্রান্সসিভার তাপমাত্রা, লেজার বায়াস কারেন্ট, ট্রান্সমিটেড অপটিক্যাল পাওয়ার, প্রাপ্ত অপটিক্যাল পাওয়ার এবং ট্রান্সসিভার সাপ্লাই ভোল্টেজের রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয়। এটি অ্যালার্ম এবং সতর্কীকরণ পতাকাগুলির একটি পরিশীলিত সিস্টেমকেও সংজ্ঞায়িত করে, যা নির্দিষ্ট অপারেটিং প্যারামিটারগুলি ফ্যাক্টরি সেটের স্বাভাবিক সীমার বাইরে থাকলে শেষ ব্যবহারকারীদের সতর্ক করে।
SFP MSA E2PROM-এ একটি 256-বাইট মেমরি মানচিত্র সংজ্ঞায়িত করে যা 8bit ঠিকানা 1010000X (A0h) এ 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য। ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস 8 বিট ঠিকানা 1010001X (A2h) ব্যবহার করে, তাই মূলভাবে সংজ্ঞায়িত সিরিয়াল আইডি মেমরি মানচিত্র অপরিবর্তিত থাকে। ইন্টারফেসটি অভিন্ন, এবং এইভাবে GBIC স্পেসিফিকেশন এবং SFP মাল্টি সোর্স চুক্তি উভয়ের সাথেই সম্পূর্ণভাবে পশ্চাদপদ সামঞ্জস্যপূর্ণ।
অপারেটিং এবং ডায়াগনস্টিক তথ্যগুলি ট্রান্সসিভারের ভিতরে একটি ডিজিটাল ডায়াগনস্টিক ট্রান্সসিভার কন্ট্রোলার (DDTC) দ্বারা পর্যবেক্ষণ এবং রিপোর্ট করা হয়, যা 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেস করা হয়। যখন সিরিয়াল প্রোটোকল সক্রিয় করা হয়, সিরিয়াল ঘড়ি সংকেত (SCL, Mod Def 1) হোস্ট দ্বারা উত্পন্ন হয়। ধনাত্মক প্রান্ত ঘড়িগুলি SFP ট্রান্সসিভারে E2PROM-এর সেগমেন্টগুলিতে ডেটা জমা করে যা লেখা-সুরক্ষিত নয়। ঋণাত্মক প্রান্ত ঘড়ি SFP ট্রান্সসিভার থেকে ডেটা। সিরিয়াল ডেটা সংকেত (SDA, Mod Def 2) সিরিয়াল ডেটা স্থানান্তরের জন্য দ্বি-দিকনির্দেশক। হোস্ট সিরিয়াল প্রোটোকল অ্যাক্টিভেশনের শুরু এবং শেষ চিহ্নিত করতে SCL-এর সাথে SDA ব্যবহার করে। স্মৃতিগুলিকে 8-বিট ডেটা শব্দগুলির একটি সিরিজ হিসাবে সংগঠিত করা হয়েছে যা পৃথকভাবে বা ক্রমানুসারে সম্বোধন করা যেতে পারে৷ TK-B3424-3LCD40-এর জন্য ডিজিটাল ডায়াগনস্টিকগুলি ডিফল্টরূপে অভ্যন্তরীণভাবে ক্যালিব্রেট করা হয়৷
সাধারণ ইন্টারফেস সার্কিট
প্যাকেজ মাত্রা
নিয়ন্ত্রক সম্মতি
| বৈশিষ্ট্য | রেফারেন্স | কর্মক্ষমতা | |
| ইলেক্ট্রোস্ট্যাটিক স্রাব (ESD) | IEC/EN 61000-4-2 | মান সঙ্গে সামঞ্জস্যপূর্ণ | |
| ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) | FCC পার্ট 15 ক্লাস B EN 55022 ক্লাস B (CISPR 22A) | মান সঙ্গে সামঞ্জস্যপূর্ণ | |
| লেজার আই নিরাপত্তা | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | ক্লাস 1 লেজার পণ্য | |
| উপাদান স্বীকৃতি | IEC/EN 60950, UL | মান সঙ্গে সামঞ্জস্যপূর্ণ | |
| ROHS | 2002/95/EC | মান সঙ্গে সামঞ্জস্যপূর্ণ | |
| ইএমসি | EN61000-3 | মান সঙ্গে সামঞ্জস্যপূর্ণ | |
