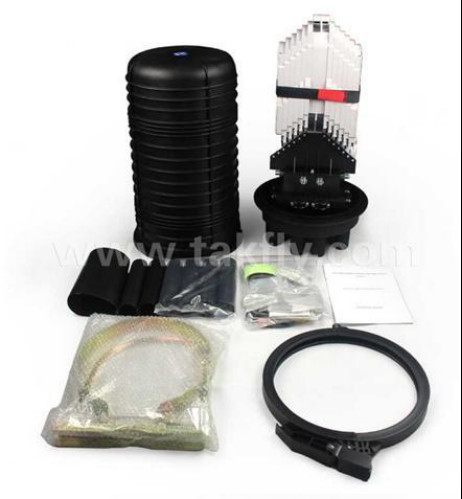

288 কোর তাপ সঙ্কুচিত সীল গম্বুজ টাইপ ফাইবার অপটিক স্প্লাইস বন্ধ FOSC সঙ্গে 1000 বার সন্নিবেশ এবং আউট টান জীবন

1. আবেদনের সুযোগ

এই ইনস্টলেশন ম্যানুয়ালটি সঠিক ইনস্টলেশনের নির্দেশিকা হিসাবে ফাইবার অপটিক স্প্লাইস ক্লোজার (এর পরে FOSC হিসাবে সংক্ষেপে) জন্য উপযুক্ত।

প্রয়োগের সুযোগ হল: বায়বীয়, ভূগর্ভস্থ, প্রাচীর-মাউন্টিং, নালী-মাউন্টিং এবং হ্যান্ডহোল-মাউন্টিং। পরিবেষ্টিত তাপমাত্রা -40 ℃ থেকে +65 ℃ পর্যন্ত।

2. মৌলিক গঠন এবং কনফিগারেশন

2.1 মাত্রা এবং ক্ষমতা

2.2 প্রধান উপাদান

2.3 প্রধান জিনিসপত্র এবং বিশেষ সরঞ্জাম

3. ইনস্টলেশনের জন্য প্রয়োজনীয় সরঞ্জাম

3.1 সম্পূরক উপকরণ (অপারেটর দ্বারা সরবরাহ করা হবে)

3.2 বিশেষ সরঞ্জাম (অপারেটর দ্বারা সরবরাহ করা হবে)

3.3 সর্বজনীন সরঞ্জাম (অপারেটর দ্বারা সরবরাহ করা হবে)

3.4 স্প্লিসিং এবং টেস্টিং যন্ত্র (অপারেটর দ্বারা সরবরাহ করা হবে)

নোটিশ: উপরে উল্লিখিত টুলস এবং টেস্টিং ইন্সট্রুমেন্টগুলি অপারেটরদের দ্বারাই প্রদান করা উচিত।

4. ইনস্টলেশন ফ্লো চার্ট

5. FOSC ইনস্টল করার প্রক্রিয়া।

5.1 ধাপ এক - বন্ধ খুলুন

5.1.1 লোকেল পরিষ্কার করা এবং কোথায় FOSC ইনস্টল করতে হবে তা নির্ধারণ করুন এবং তারপরে প্রয়োজনীয় ফাইবার তারগুলি রাখুন।

5.1.2 প্যাকেজের ভিতরে মূল উপাদান এবং আনুষাঙ্গিকগুলি ভালভাবে প্রস্তুত করা হয়েছে কিনা তা পরীক্ষা করুন৷

5.1.3 বন্ধ খুলুন

• হুপ ফিক্সিং বোল্ট ডেমাউন্ট করুন এবং হুপ লকিং সিস্টেমকে টেনে আনুন, তারপর হুপ ডিমাউন্ট করতে এগিয়ে যান।
• FOSC কভারটি উপরের দিকে টানুন, ইনস্টলেশন শুরু হতে পারে। 5.1.4 অঙ্কন 1 দেখুন

আমিগুরুত্বপূর্ণ সমস্যা:যদি আবহাওয়ার অবস্থা যথেষ্ট ভাল না হয়, তাহলে জলরোধী এবং ধুলো প্রতিরোধের জন্য একটি তাঁবু তৈরি করতে হবে।

5.2 ধাপ দুই - ফাইবার তারের দৈর্ঘ্য নির্ধারণ করুন এবং ভিতরে ছিনতাই করা হবে FOSC

5.2.1 যদি সমস্ত ফাইবার শাখা বিভক্ত করার জন্য হয়, তাহলে অনুগ্রহ করে স্ট্রিপিং দৈর্ঘ্যের জন্য অঙ্কন 2(A) দেখুন।

5.2.2 যদি কিছু ফাইবার স্ট্রেইট-থ্রু করার জন্য হয়, অন্যগুলি শাখা স্প্লিসিংয়ের জন্য হয়, তাহলে অনুগ্রহ করে স্ট্রিপিং দৈর্ঘ্যের জন্য ড্রয়িং 2(B) দেখুন।

5.2.3 অঙ্কন 2 দেখুন।

গুরুত্বপূর্ণ সমস্যা:

• পর্যাপ্ত দৈর্ঘ্যের ফাইবার তারের বিচ্ছিন্ন করার জন্য সংরক্ষণ করুন।
• স্ট্রিপিং দৈর্ঘ্য এছাড়াও ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী গ্রাহকদের দ্বারা সিদ্ধান্ত নিতে পারে

5.3 ধাপ তিন - ফাইবার কেবল এবং ফাইবারের প্রতিরক্ষামূলক আবরণ খুলে ফেলুন

5.3.1 টেম্প থেকে ফাইবার তারের প্রতিরক্ষামূলক আবরণ বন্ধ করুন। কাটার এবং স্ট্রিপারের সাথে চিহ্ন সনাক্ত করা, স্ট্রিপিং দৈর্ঘ্যের জন্য অনুগ্রহ করে অঙ্কন 2 পড়ুন। স্ট্রিপিং দৈর্ঘ্য এছাড়াও ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী সিদ্ধান্ত নেওয়া যেতে পারে

5.3.2 অঙ্কন 3 দেখুন।

গুরুত্বপূর্ণ বিষয়: যদি একবারে ফাইবার কেবলের সমস্ত প্রতিরক্ষামূলক আবরণ টানতে অসুবিধা হয়, তবে ফাইবার ভাঙা এড়াতে বিভাগ দ্বারা এটি খুলে ফেলুন।

5.4 ধাপ চার - ফাইবার কোর আলাদা করুন এবং ফাইবার কেবল ঠিক করার আগে কাজ প্রস্তুত করুন।

5.4.1 সুরক্ষার জন্য ফাইবার কোরের প্রতিরক্ষামূলক আবরণে অন্তরণ টেপের 2 স্তর বায়ু। এদিকে, ফাইবার কোর আলাদা করার জন্য স্টাফিং থেকে পরিত্রাণ পান এবং তাদের পরিষ্কার করুন। 100 মিমি বা তার ব্যাস সহ একটি রিং তৈরি করুন এবং আঠালো টেপ দ্বারা অস্থায়ীভাবে ফাইবারের উপর এটি ঠিক করুন।

5.4.2 ফাইবার তারের উপর নির্ভর করে, নিম্নলিখিত দুটি ক্ষেত্রে উপলব্ধ।

• সমস্ত ফাইবার সম্পূর্ণভাবে বিভক্ত করার পরে শাখা করা হয়।
• কিছু ফাইবার উইন্ডেড হওয়ার পর সোজা হয়ে যাওয়ার জন্য, অন্যগুলো ডাল স্প্লিসিংয়ের জন্য।

5.4.3 FOSC-তে 3টি একক এন্ট্রি/প্রস্থান টিউব দেওয়া হয়েছে যা সর্বোচ্চ সহ একক ফাইবার তারের জন্য উপযুক্ত৷ ব্যাস ф16 মিমি এবং 1 ভর প্রবেশ/প্রস্থান টিউব যা সর্বোচ্চ সহ 1 টুকরা ফাইবার কেবলের জন্য উপযুক্ত। ব্যাস ф 25 মিমি বা 2 টুকরা ফাইবার তারের সর্বোচ্চ সহ। ব্যাস ф 21 মিমি বা ছোট ব্যাসের সাথে ফাইবার তারের একাধিক টুকরা।

5.4.4 যদি কিছু ফাইবার সোজা হয়ে যাওয়ার জন্য হয় তবে ভর প্রবেশ/প্রস্থান টিউব প্রয়োজন

5.4.5 প্রয়োজনীয় ফাইবার কেবলের সংখ্যা এবং ব্যাস অনুযায়ী সংশ্লিষ্ট এন্ট্রি/প্রস্থান টিউব কভারটি ভিতরে থেকে বাইরে স্ক্রু ড্রাইভার দিয়ে সামান্য ছিটকে যেতে পারে।

5.4.6 70 মিমি দৈর্ঘ্যে রিইনফোর্সড কোর সংরক্ষণ করুন এবং অপ্রয়োজনীয়গুলি কেটে দিন।

5.4.7 অঙ্কন 4 এবং অঙ্কন 5 দেখুন।

গুরুত্বপূর্ণ বিষয়: এন্ট্রি/প্রস্থান টিউবগুলিকে নির্ভুলভাবে নির্বাচন করতে হবে যাতে এটি বিভক্ত করা এবং সিল করা সহজ হয়।

5.5 চাঙ্গা কোর, এবং pyrocondense, ফিক্স এবং সীল ফাইবার তারের ফিক্স.

5.5.1 সংশ্লিষ্ট তাপ সঙ্কুচিত ফিক্সিং টিউবে ফাইবার ক্যাবল ঢোকান, আরও FOSC-এর নীচে প্রবেশ/প্রস্থান টিউবে ঢোকান।

5.5.2 একটি বিশেষ রেঞ্চ (প্লাস্টিক এক) দিয়ে রিইনফোর্সড কোরের ডিমাউন্ট ফিক্সিং বাদাম, যা পরে ফিক্সিং স্লটে প্রবেশ করাতে হবে এবং এটিকে শক্ত করতে হবে। তারপরে এটি একটি ধাতব রেঞ্চ দিয়ে পুনরায় শক্ত করুন (ধাতুর রেঞ্চটি অপারেটর দ্বারা সরবরাহ করা হয়)।

5.5.3 হাত দিয়ে ফাইবার তারের রুট পর্যন্ত তাপ সংকোচনযোগ্য ফিক্সিং হাতা।

5.5.4 ব্রাঞ্চিং ক্লিপ ইনস্টল করার জন্য অনুগ্রহ করে অঙ্কন 5 দেখুন।

5.5.5 তাপ তাপ সঙ্কুচিত ফিক্সিং হাতা ফায়ার স্প্রেয়ারের সাথে এটিকে আলিঙ্গন এন্ট্রি/প্রস্থান টিউব এবং ফাইবার ক্যাবল সম্পূর্ণ সিলিংয়ে পৌঁছানোর জন্য।

5.5.6 অঙ্কন 5 দেখুন

গুরুত্বপূর্ণ বিষয়:

• চাঙ্গা কোরের ফিক্সিং বাদাম শক্ত করা উচিত।
• গরম করার সময়, তাপ সঙ্কুচিত ফিক্সিং টিউবটি সমানভাবে সঙ্কুচিত হওয়া উচিত এবং টিউবের ভিতরে কোনও বুদবুদ, ছিদ্র এবং অন্যান্য ত্রুটি থাকা উচিত নয়।

5.6 ধাপ ছয় - স্প্লাইস ফাইবার

5.6.1 ফাইবার স্প্লাইস করার জন্য ফিউশন স্প্লাইসিং মেশিনের ব্যবহারকারী ম্যানুয়াল অনুসরণ করুন।

গুরুত্বপূর্ণ বিষয়: ফাইবারের মোচড় এবং মোড়ের দিকে মনোযোগ দিন

৫.৭ ধাপ সপ্তম - তাপ সঙ্কুচিত প্রতিরক্ষামূলক হাতা এবং ঘর ফাইবার ইনস্টল করুন.

5.7.1 ফাইবারগুলিকে বিভক্ত করার সময়, প্রথম ফাইবার রিংটি FOST-এর সবচেয়ে দূরবর্তী দিকে স্থাপন করা উচিত, অবশিষ্ট ফাইবার অপটিকটি বায়ুযুক্ত করা উচিত, 80 মিমি এর কম ব্যাস সহ একটি রিং তৈরি করা উচিত। তারপর তাপ সংকোচনযোগ্য প্রতিরক্ষামূলক হাতা সহ FOST (ফাইবার অপটিক স্প্লাইস ট্রে) এ রাখুন। (প্রথমে স্লটে তাপ সংকোচনযোগ্য প্রতিরক্ষামূলক হাতা ঠিক করুন, তারপরে ফাইবার রিংয়ের ব্যাসটি সঠিকভাবে বড় করুন।)

5.7.2 অঙ্কন 6 দেখুন

গুরুত্বপূর্ণ বিষয়: ফাইবারের মোচড় এবং মোড়ের দিকে মনোযোগ দিন।

৫.৮ ধাপ আট - ব্যাপকভাবে চেক আপ

প্রযুক্তিগত প্রয়োজনীয়তা নিশ্চিত করতে, নিম্নলিখিত নির্দেশাবলী অনুসরণ করা আবশ্যক:

5.8.1 FOST এর প্রবেশদ্বারে নাইলন টাই দিয়ে প্রতিরক্ষামূলক আবরণ সহ ফাইবারগুলি স্থির করা হয়েছে৷

5.8.2 সঠিকভাবে FOST ইন্সটল করার জন্য গ্রোমেটকে ভেতর থেকে বাইরে চাপতে হবে।

5.8.3 স্ট্রেইট-থ্রু এবং প্রতিরক্ষামূলক আবরণ সহ সংরক্ষিত ফাইবারগুলি ফাইবার হোল্ডিং ট্রেতে ঘুরতে হবে।

5.8.4 রিইনফোর্সড কোরের অভ্যন্তরীণ টাইটনার এবং ফিক্সিং বাদামগুলি ভালভাবে শক্ত করা হয়েছে কিনা তা পরীক্ষা করুন৷

5.8.5 সিল ফিটিং সুন্দরভাবে এবং মসৃণভাবে ইনস্টল করা হয়েছে কিনা তা পরীক্ষা করুন৷

5.8.6 তাপ সঙ্কুচিত ফিক্সিং হাতা নির্ভরযোগ্য এবং সম্পূর্ণরূপে সিলিং কিনা তা পরীক্ষা করুন।

5.8.7 অঙ্কন 7 দেখুন।

গুরুত্বপূর্ণ সমস্যা:কোনো সমস্যা দেখা দিলে এক্ষুনি সমাধান করতে হবে।

৫.৯ ধাপ নয় - FOSC হাউজিং একত্রিত করুন এবং FOSC ঠিক করুন

5.9.1 FOSC-তে ডেসিক্যান্ট রাখুন।

5.9.2 সরাসরি ভিত্তির উপর FOSC কভার রাখুন।

5.9.3 FOSC কভার এবং বেসের মধ্যে প্লাস্টিকের হুপ ইনস্টল করুন, হুপ লকিং সিস্টেমকে শক্ত করুন, যা হুপ ফিক্সিং বোল্ট দ্বারা ঠিক করতে হবে।

5.9.4 FOSC ইনস্টলেশন

1. বায়বীয় প্রয়োগ: মেরুতে ধাতব হুপ এবং ট্রান্সম ঠিক করুন। অনুগ্রহ করে অঙ্কন 8 পড়ুন
2. ওয়াল মাউন্টিং অ্যাপ্লিকেশন: বল্টু দিয়ে দেয়ালে বন্ধনীটি ঠিক করুন। (ধাতু হুপ প্রয়োজন নেই।)
3. ভূগর্ভস্থ অ্যাপ্লিকেশন: ধাতু হুপ প্রয়োজন হয় না.

5.9.5 অঙ্কন 8 দেখুন

গুরুত্বপূর্ণ বিষয়:

• প্লাস্টিকের হুপ ইনস্টল করার সময় মনোযোগ দিন।
• বন্ধনী ঠিক করার জন্য বোল্টের স্পেসিফিকেশন হল M8।
