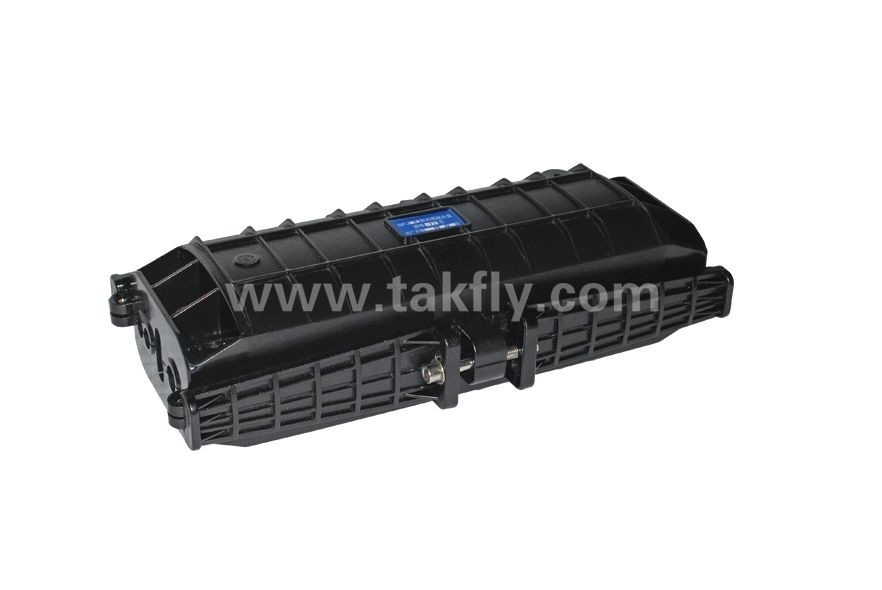

288 কোর গম্বুজ তাপ সঙ্কুচিত সীল ফাইবার অপটিক স্প্লাইস বন্ধ FOSC সর্বোত্তম কর্মক্ষমতা এবং দক্ষতা জন্য ডিজাইন করা

1. আবেদনের সুযোগ

এই ইনস্টলেশন ম্যানুয়ালটি সঠিক ইনস্টলেশনের নির্দেশিকা হিসাবে ফাইবার অপটিক স্প্লাইস ক্লোজার (এর পরে FOSC হিসাবে সংক্ষেপে) জন্য উপযুক্ত।

প্রয়োগের সুযোগ হল: বায়বীয়, ভূগর্ভস্থ, প্রাচীর-মাউন্টিং, নালী এবং হ্যান্ডহোলে প্রাচীর-মাউন্টিং। পরিবেষ্টিত তাপমাত্রা -40 থেকে +65℃ পর্যন্ত।

2. মৌলিক গঠন এবং কনফিগারেশন

2.1 মাত্রা এবং ক্ষমতা

2.2 প্রধান উপাদান

2.3 প্রধান জিনিসপত্র এবং বিশেষ সরঞ্জাম

3. ইনস্টলেশনের জন্য প্রয়োজনীয় সরঞ্জাম

3.1 সম্পূরক উপকরণ (অপারেটর দ্বারা সরবরাহ করা হবে)

3.2 বিশেষ সরঞ্জাম (অপারেটর দ্বারা সরবরাহ করা হবে)

3.3 সর্বজনীন সরঞ্জাম (অপারেটর দ্বারা সরবরাহ করা হবে)

3.4 স্প্লিসিং এবং টেস্টিং যন্ত্র (অপারেটর দ্বারা সরবরাহ করা হবে)

নোটিশ: উপরে উল্লিখিত টুলস এবং টেস্টিং ইন্সট্রুমেন্টগুলি অপারেটরদের দ্বারাই প্রদান করা উচিত।

4. ইনস্টলেশন ফ্লো চার্ট

5. FOSC ইনস্টল করার প্রক্রিয়া।

5.1 ধাপ এক - বন্ধ খুলুন

5.1.1 লোকেল পরিষ্কার করা এবং কোথায় FOSC ইনস্টল করতে হবে তা নির্ধারণ করুন এবং তারপরে প্রয়োজনীয় ফাইবার তারগুলি রাখুন।

5.1.2 প্যাকেজের ভিতরে প্রধান উপাদান এবং আনুষাঙ্গিকগুলি ভালভাবে প্রস্তুত করা হয়েছে কিনা তা পরীক্ষা করুন৷

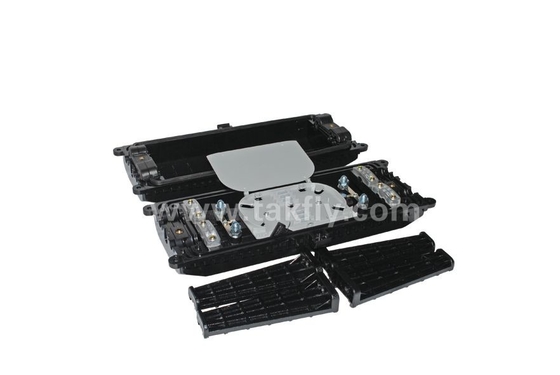

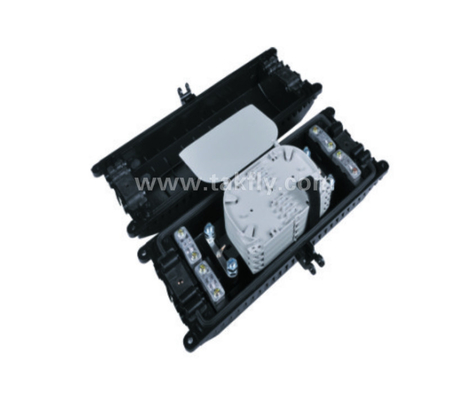

5.1.3 বন্ধ খুলুন

• একটি বিশেষ রেঞ্চের সাথে সন্নিবেশ প্লেটের ফিক্সিং বল্টুটি ডিমাউন্ট করুন। ইনসার্ট প্লেটের ফিক্সিং হোলের পাশে স্ক্রু থ্রেড দিয়ে গর্তে ফিক্সিং বোল্ট রাখুন এবং রেঞ্চ দিয়ে ইনসার্ট প্লেটগুলিকে ধাক্কা দিন।
• হাউজিং-এ সমস্ত লোকেটিং বোল্টের পাশাপাশি ফিক্সিং বোল্টগুলি (ইন্সটলেশনের প্রয়োজনীয়তা অনুসারে ঝুলন্ত হুক ইনস্টল করাও সম্ভব) চার কোণে ডিমাউন্ট করতে বিশেষ রেঞ্চ ব্যবহার করুন, তারপরে বন্ধটি খুলতে সফল হন।

5.1.4 অঙ্কন 1 দেখুন

আমিগুরুত্বপূর্ণ সমস্যা:যদি আবহাওয়ার অবস্থা যথেষ্ট ভাল না হয়, তাহলে জলরোধী এবং ধুলো প্রতিরোধের জন্য একটি তাঁবু তৈরি করতে হবে।

5.2 ধাপ দুই - ফাইবার তারের দৈর্ঘ্য নির্ধারণ করুন এবং ভিতরে ছিনতাই করা হবে FOSC

5.2.1

• 60 মিমি দৈর্ঘ্যে ফাইবার কেবল: সিল ফিটিং থেকে ফাইবার কেবল প্রেসবোর্ড পর্যন্ত দূরত্ব
• 1950 মিমি দৈর্ঘ্যের ফাইবার ক্যাবল: এটি স্ট্রিপিংয়ের পরে বায়ুযুক্ত এবং বিচ্ছিন্ন করতে ব্যবহৃত হয়।
• 350 মিমি দৈর্ঘ্যে প্রতিরক্ষামূলক আবরণ সহ ফাইবার: ফাইবার কেবলের ফিক্সিং পয়েন্ট থেকে FOST (ফাইবার অপটিক স্প্লাইস ট্রে) এর ফিক্সিং পয়েন্টের দূরত্ব।
• 1600 মিমি দৈর্ঘ্যের ফাইবার: প্রতিরক্ষামূলক আবরণ খুলে ফেলার পরে, অন্যান্য ফাইবারগুলির সাথে বিভক্ত করার পরে এটিকে FOST-এর ভিতরে ঘুরিয়ে দিতে হয়

5.2.2 অঙ্কন 2 দেখুন

গুরুত্বপূর্ণ সমস্যা:

• ফাইবার তারের পর্যাপ্ত দৈর্ঘ্য বিচ্ছিন্ন করার জন্য সংরক্ষণ করুন।
• স্ট্রিপিং দৈর্ঘ্য এছাড়াও ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী গ্রাহক দ্বারা সিদ্ধান্ত নেওয়া যেতে পারে.

5.3 ধাপ তিন - ফাইবার কেবল এবং ফাইবারের প্রতিরক্ষামূলক আবরণ খুলে ফেলুন

5.3.1 টেম্প থেকে ফাইবার তারের প্রতিরক্ষামূলক আবরণ বন্ধ করুন। কাটার এবং স্ট্রিপারের সাথে চিহ্ন সনাক্ত করা, স্ট্রিপিং দৈর্ঘ্যের জন্য অনুগ্রহ করে অঙ্কন 2 পড়ুন। স্ট্রিপিং দৈর্ঘ্য এছাড়াও ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী সিদ্ধান্ত নেওয়া যেতে পারে

5.3.2 অঙ্কন 3 দেখুন।

গুরুত্বপূর্ণ বিষয়: যদি একবারে ফাইবার কেবলের সমস্ত প্রতিরক্ষামূলক আবরণ টানতে অসুবিধা হয়, তবে ফাইবার ভাঙা এড়াতে বিভাগ দ্বারা এটি খুলে ফেলুন।

5.4 ধাপ চার - ফাইবার কোর আলাদা করুন এবং ফাইবার কেবল ঠিক করার আগে কাজ প্রস্তুত করুন।

5.4.1 ফাইবার কোরের প্রতিরক্ষামূলক আবরণে অন্তরণ টেপের 2 স্তর বায়ু। এদিকে, ফাইবার কোর আলাদা করার জন্য স্টাফিং থেকে পরিত্রাণ পান এবং তাদের পরিষ্কার করুন। 100 মিমি বা তার ব্যাস সহ একটি রিং তৈরি করুন এবং আঠালো টেপ দ্বারা সাময়িকভাবে ফাইবারের উপর এটি ঠিক করুন।

5.4.2 এই FOSC 6টি ইনলেট/আউটলেট পোর্ট সহ প্রদান করা হয়েছে। ইনলেট/আউটলেট পোর্টগুলি আসলে ইনস্টল করা ফাইবার কেবলগুলির সংখ্যা এবং ব্যাস অনুসারে সিদ্ধান্ত নেওয়া যেতে পারে, তারপরে পোর্ট প্লাগগুলির সংশ্লিষ্ট সংখ্যাটি বের করা উচিত।

5.4.3 এই FOSC যথাক্রমে নিম্নলিখিত ব্যাসের ফাইবার তারের জন্য উপযুক্ত:

পোর্ট A: সর্বোচ্চ সহ ফাইবার তারের জন্য উপযুক্ত। ব্যাস ф16 মিমি

পোর্ট বি: সর্বোচ্চ সহ ফাইবার তারের জন্য উপযুক্ত। ব্যাস ф13 মিমি

5.4.4 সংশ্লিষ্ট ইনলেট/আউটলেট পোর্টগুলি প্রকৃতপক্ষে ইনস্টল করা ফাইবার ক্যাবল অনুযায়ী নির্বাচন করতে হবে। যখন ফাইবার ক্যাবলের ব্যাস ইনলেট/আউটলেট পোর্টের চেয়ে ছোট হয়, তখন ফাইবার ক্যাবলের ব্যাস বড় করার জন্য সিল টেপ ব্যবহার করা উচিত, যার মধ্যে ঘেরটি সংশ্লিষ্ট পরিমাপক কাগজ দ্বারা পরিমাপ করা যেতে পারে (হোল A দিয়ে চিহ্নিত, গর্ত বি)।

5.4.5 প্রয়োজনীয় ফাইবার কেবলের সংখ্যা এবং ব্যাস অনুযায়ী সংশ্লিষ্ট এন্ট্রি/প্রস্থান টিউব কভারটি ভিতরে থেকে বাইরে স্ক্রু ড্রাইভার দিয়ে সামান্য ছিটকে যেতে পারে।

5.4.6 35 মিমি দৈর্ঘ্যে রিইনফোর্সড কোর রিজার্ভ করুন এবং অপ্রয়োজনীয়গুলি কেটে ফেলুন।

5.4.7 অঙ্কন 4 দেখুন।

গুরুত্বপূর্ণ বিষয়:

1. ফাইবার ক্যাবলের ব্যাস বড় করার জন্য সিল টেপ ব্যবহার করার আগে, এটি আঁচড়ে নিতে হবে এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম কাপড় এবং ইথাইল অ্যালকোহল দিয়ে পরিষ্কার করা উচিত।
2. একটি বিশেষ কাটিয়া প্লায়ার সঙ্গে চাঙ্গা কোর বন্ধ কাটা.

5.5

ধাপ পাঁচ - রিইনফোর্সড কোর এবং ফাইবার কেবল ঠিক করুন

5.5.1 উপরের ধাপগুলি শেষ করার পরে, তারপরে পোর্ট প্লাগ, প্রেসবোর্ড এবং রিইনফোর্সড কোরের ফিক্সিং নাট ডিমাউন্ট করুন। ফাইবার ক্যাবলটি ফিক্সিং পোর্টের সাথে খাপ খায় কিনা তা নিশ্চিত করুন। যদি না হয়, সময়মতো সমন্বয় করা উচিত। অন্যথায় এটি ইনস্টলেশনের গুণমানকে প্রভাবিত করবে।

5.5.2 ফাইবার কেবল প্রেসবোর্ড শক্ত করুন। ফাইবার ক্যাবলের ব্যাস ছোট হলে ইনসুলেশন টেপ দিয়ে বড় করুন।

5.5.3 বিশেষ রেঞ্চ (প্লাস্টিক) দিয়ে রিইনফোর্সড কোরের বাদামকে শক্ত করুন এবং তারপরে ধাতব রেঞ্চ দিয়ে আবার টাইট করুন (ধাতুর রেঞ্চটি অপারেটর দ্বারা সরবরাহ করা উচিত)।

5.5.4 অঙ্কন 5 দেখুন

5.6.1 ফাইবার স্প্লাইস করার জন্য ফিউশন স্প্লাইসিং মেশিনের ব্যবহারকারী ম্যানুয়াল অনুসরণ করুন।

গুরুত্বপূর্ণ বিষয়: ফাইবারের মোচড় এবং মোড়ের দিকে মনোযোগ দিন।

৫.৭ ধাপ সপ্তম - তাপ সঙ্কুচিত প্রতিরক্ষামূলক হাতা এবং ঘর ফাইবার ইনস্টল করুন

5.7.1 ফাইবারগুলিকে বিভক্ত করার সময়, প্রথম ফাইবার রিংটি FOST-এর সবচেয়ে দূরবর্তী দিকে রাখা উচিত, অবশিষ্ট ফাইবারটি বায়ুযুক্ত করা উচিত, 80 মিমি-এর কম ব্যাস সহ একটি রিং তৈরি করা উচিত। তারপর তাপ সংকোচনযোগ্য প্রতিরক্ষামূলক হাতা সহ FOST (ফাইবার অপটিক স্প্লাইস ট্রে) এ রাখুন। (প্রথমে তাপ সংকোচনযোগ্য প্রতিরক্ষামূলক হাতাটি স্লটে ঠিক করুন, তারপরে ফাইবার রিংয়ের ব্যাসটি সঠিকভাবে বড় করুন।)

5.7.2 অঙ্কন 6 দেখুন

গুরুত্বপূর্ণ বিষয়: ফাইবারের মোচড় এবং মোড়ের দিকে মনোযোগ দিন।

৫.৮ ধাপ আট - ব্যাপকভাবে চেক আপ

প্রযুক্তিগত প্রয়োজনীয়তা নিশ্চিত করতে, নিম্নলিখিত নির্দেশাবলী অনুসরণ করা আবশ্যক:

5.8.1 FOST-এর ফাইবারগুলি বিভক্ত এবং সুশৃঙ্খলভাবে ইনস্টল করা হয়। ফাইবারের বাঁকা ব্যাস প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে।

5.8.2 অভ্যন্তরীণ টাইটনারগুলি শক্ত করা হয়।

5.8.3 ফাইবার ক্যাবল ছাড়া ইনলেট/আউটলেট পোর্টগুলিকে পোর্ট প্লাগ দিয়ে ব্লক করতে হবে।

5.8.4 একটি সঠিক পরিসরের মধ্যে সীল টেপের পরিমাণ নিয়ন্ত্রণ করুন।

5.8.5 সীল ফিটিং সুন্দরভাবে এবং মসৃণভাবে ইনস্টল করা হয়. যদি না হয়, সীল টেপ দিয়ে এটি সমান করুন।

5.8.6 সীল ফিটিং এর কভার সীল

5.8.7 অঙ্কন 7 দেখুন

৫.৯ ধাপ নয় - FOSC হাউজিং একত্রিত করুন এবং FOSC ঠিক করুন

5.9.1 FOSC কভারটি সরাসরি FOSC নীচে রাখুন৷

5.9.2 FOSC এর লোকেটিং বোল্ট ঢোকান এবং বিশেষ রেঞ্চ দিয়ে এটিকে শক্ত করুন।

5.9.3 ইনসার্ট প্লেটগুলিকে স্লটে রাখুন (প্রত্যেক পাশে একটি জোড়া, মাঝখানে স্ক্রু থ্রেড সহ একটি গর্ত সহ একটি টুকরা, মাঝখানে স্ক্রু থ্রেড ছাড়া একটি গর্ত সহ)। বিশেষ রেঞ্চ দিয়ে সন্নিবেশ প্লেটের বোল্টগুলিকে শক্ত করুন।

5.9.4 যদি FOSC বায়বীয় প্রয়োগের জন্য হয়, তাহলে বন্ধের একপাশে ঝুলন্ত হুক রাখুন এবং তারপর উভয় পাশে ফিক্সিং বোল্ট শক্ত করুন। অন্যথায় চার কোণে যথাক্রমে 4টি ফিক্সিং বোল্ট শক্ত করুন।

5.9.5 অঙ্কন 8 দেখুন

গুরুত্বপূর্ণ বিষয়:

• হাউজিং পরিষ্কার এবং উপরোক্ত ক্রম মনোযোগ দিতে.

5.10 দশম ধাপ - FOSC ঠিক করুন।

5.10.1 অঙ্কন 9 অনুযায়ী FOSC ঠিক করা এবং ক্রম অনুসারে বোল্ট শক্ত করা।

গুরুত্বপূর্ণ বিষয়: পাঁচ মিনিটের মধ্যে আবার শক্ত করুন
