অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার otdr বড় টাচ স্ক্রিন শর্টকাট কীগুলি পরিচালনা করা সহজ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন, শেনজেন |
| পরিচিতিমুলক নাম: | Takfly/OEM |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | can be negotiable |
| প্যাকেজিং বিবরণ: | স্পোন + বক্স + শক্ত কাগজ |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 50000 পিসি |
|
বিস্তারিত তথ্য |
|||
| পণ্যের নাম: | অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার | ওজন: | 1.5 কেজি |
|---|---|---|---|
| চলমান তাপমাত্রা: | -10°C থেকে 50°C | মেমরি তাপমাত্রা: | -40°C থেকে 70°C |
| সর্বোচ্চ পরীক্ষার দূরত্ব: | 3KM | মাত্রা (H x W x D): | 150 x 235 x 66 মিমি |
| বিশেষভাবে তুলে ধরা: | টাচ স্ক্রিন সহ OTDR ফাইবার অপটিক টেস্টার,অপটিক্যাল টাইম ডোমেন রিফ্লেক্টোমিটার শর্টকাট কী,ফাইবার টেস্টিংয়ের জন্য বড় স্ক্রিনের OTDR |
||
পণ্যের বর্ণনা

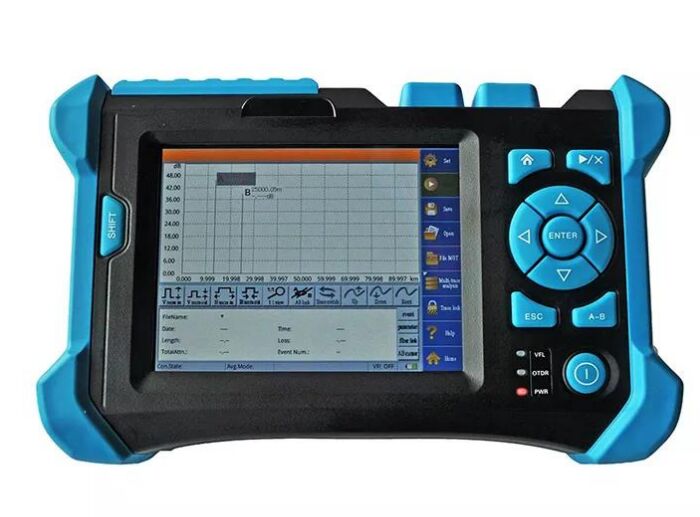

অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার (OTDR)
পণ্যের সংক্ষিপ্ত বিবরণ
উন্নত অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার সহজ অপারেশনের জন্য শর্টকাট কী সহ বড় টাচ স্ক্রিন সহ, ব্যাপক ফাইবার অপটিক নেটওয়ার্ক পরীক্ষার জন্য ডিজাইন করা হয়েছে।
- বড় টাচ স্ক্রিন + স্বজ্ঞাত অপারেশন জন্য শর্টকাট কী
- উচ্চ ক্ষমতা সম্পন্ন পলিমার লিথিয়াম ব্যাটারি দীর্ঘ কাজের সময় সহ
- সহজ অপারেশন এবং শক্তিশালী কার্যকারিতা সঙ্গে বুদ্ধিমান পরীক্ষা
- মেমোরি কার্ড + এসডি কার্ড মিডিয়া ব্যাপক ট্রেস স্টোরেজ ক্ষমতা সহ
- ব্যাপক FTTx পরীক্ষার ক্ষমতা
- একাধিক তরঙ্গদৈর্ঘ্যের বিকল্প উপলব্ধ
- ধুলো-প্রতিরোধী এবং শক-প্রতিরোধী সুরক্ষার সাথে শক্তিশালী শক্ত কভার ডিজাইন
উন্নত পারফরম্যান্স উপকারিতা
আরও শক্তিশালী পারফরম্যান্স, অনেক সহজ অপারেশন, আরো দক্ষ কাজ।
FTTx, মেট্রোপলিটন এরিয়া নেটওয়ার্ক, ব্যাকবোন নেটওয়ার্ক এবং অন্যান্য অপটিকাল নেটওয়ার্ক অ্যাপ্লিকেশন জুড়ে পরিমাপের প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে।
ইন্টারফেস সনাক্তকরণ
- 1 অপটিক্যাল ইন্টারফেস 1/ভিএফএল
- ২ অপটিক্যাল ইন্টারফেস ২/ওটিডিআর
- 3 চার্জিং সূচক
- 4 এসডি কার্ড ইন্টারফেস
- 5 পাওয়ার অ্যাডাপ্টারের ইন্টারফেস
- 6 ইয়ারফোন ইন্টারফেস
- 7 ইউএসবি ইন্টারফেস
- ৮ ইথারনেট ইন্টারফেস
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | বিশেষ উল্লেখ |
|---|---|
| তরঙ্গদৈর্ঘ্য (এনএম) | ৮৫০/১৩০০, ১৩১০/১৫৫০, ১৩১০/১৪৯০/১৫৫০, ১৬২৫ |
| ডায়নামিক রেঞ্জ (ডিবি) | ২১/১৯, ৩২/৩০, ৩২/৩০/৩০, ৩৪৪, ৩৬৫ |
| পালস প্রস্থ (ns) | 5, ১০, ২০, ৪০, ৮০, ১৬০, ৩২০, ৬৪০, ১২৮০, ২৫৬০, ৫১২০, ১০২৪০, ২০৪৮০ |
| ইভেন্ট ব্লাইন্ড জোন (মি) | 10, ≤1.8 |
| হ্রাস অন্ধ অঞ্চল (মি) | 20, ≤10 |
| প্রদর্শন | 5.6" এলসিডি টাচ স্ক্রিন |
| রৈখিকতা (ডিবি/ডিবি) | ±0.05 |
| হ্রাসের সীমা (ডিবি) | 0.05 |
| হ্রাস রেজোলিউশন অনুপাত (ডিবি) | 0.01 |
| নমুনা রেজোলিউশন অনুপাত (মি) | 0.১২৫ থেকে ৮ |
| নমুনা গ্রহণের স্থান | ৩২ কে |
| দূরত্ব অনিশ্চয়তা (মি) | ± ((১ মি + ৫ × ১০ × দূরত্ব + নমুনা গ্রহণের ব্যবধান) |
| দূরত্ব পরিসীমা (কিমি) | 0.৩ থেকে ১৮০ |
| রিয়েল-টাইম রিফ্রেশিং সময়কাল (গুলি) | 0.2 |
| ট্র্যাকের মেমরি ক্যাপাসিটি | এসডি কার্ড (৪জি), > ১০,০০০ টুকরা |
| পরিমাপের সময়কাল | ব্যবহারকারীর দ্বারা সংজ্ঞায়িত; 5 সেকেন্ড, 10 সেকেন্ড, 15 সেকেন্ড, 30 সেকেন্ড, 1 মিনিট, 2 মিনিট, 3 মিনিট নির্বাচনযোগ্য |
সাধারণ বিবরণ
| প্যারামিটার | বিশেষ উল্লেখ |
|---|---|
| মাত্রা (H × W × D) | 150 × 235 × 66 মিমি |
| ওজন | 1.৫ কেজি |
| তাপমাত্রা | অপারেটিংঃ -১০°সি থেকে ৫০°সি সংরক্ষণঃ -৪০°সি থেকে ৭০°সি |
| আপেক্ষিক আর্দ্রতা | 0% থেকে 95% (অ-কন্ডেনসেশন) |
| পাওয়ার সাপ্লাই | লিথিয়াম ব্যাটারি; অবিচ্ছিন্ন কাজ ≥ ৮ ঘন্টা |
ইন্টারফেস স্পেসিফিকেশন
| ইন্টারফেস টাইপ | বিশেষ উল্লেখ |
|---|---|
| অপটিক্যাল ইন্টারফেস | এফসি/ইউপিসি (পিসি এবং এপিসি নির্বাচনযোগ্য) |
| ডেটা ইন্টারফেস | ইউএসবি ইন্টারফেস, এসডি কার্ড ইন্টারফেস |
দৃশ্যমান ব্যর্থতা ওরিয়েন্টেশন (ভিএফএল)
| প্যারামিটার | বিশেষ উল্লেখ |
|---|---|
| তরঙ্গদৈর্ঘ্য | ৬৫০nm |
| আউটপুট পাওয়ার (ডিবিএম) | ≥ -3 |
| সর্বোচ্চ পরীক্ষার দূরত্ব | ৩ কিমি |
টেকনিক্যাল নোট
- প্রযুক্তিগত স্পেসিফিকেশনগুলি সাধারণ পিসি মডেল সংযোগকারী পরিমাপ ব্যবহার করে নিশ্চিত পারফরম্যান্স বর্ণনা করে
- সর্বাধিক পালস প্রস্থ এবং মিনিটের গড় সময়ের অবস্থার অধীনে পরিমাপকৃত গতিশীল পরিসীমা
- অন্ধ অঞ্চল পরিমাপের শর্তঃ প্রতিফলন ঘটনা 4km এর মধ্যে, প্রতিফলন শক্তি < -45dB, ন্যূনতম পালস প্রস্থ দ্বারা পরিমাপ করা হয়
- ফিল্টার সহ এবং ছাড়াই পরিমাপ করা গতিশীল পরিসীমা
ওটিডিআর মিটারের বৈশিষ্ট্য
- স্বয়ংক্রিয় পরিমাপ মোডঃ স্বয়ংক্রিয় পরামিতি সেটিং, ট্র্যাক ডেটা সংরক্ষণ এবং বিশ্লেষণ
- একাধিক তরঙ্গদৈর্ঘ্যের পরিমাপ মোডঃ অ্যাটেনুয়েশন বিশ্লেষণের জন্য স্বয়ংক্রিয় তরঙ্গদৈর্ঘ্য স্যুইচিং
- ট্র্যাক ফিক্সিং ফাংশনঃ রিয়েল টাইম এবং গড় পরিমাপ ট্র্যাকের একই স্ক্রিনে তুলনা
- মাল্টি-ওয়েভলংথ বিশ্লেষণঃ যে কোন ট্রেস ফাইলের তুলনা, প্রদর্শন এবং বিশ্লেষণ
- স্প্লিটার এবং ফাইবার শেষের সনাক্তকরণের সাথে FTTx অনলাইন পরীক্ষা
- > ৮ ঘণ্টার স্ট্যান্ডবাই সময়ের সঙ্গে বড় ক্ষমতাসম্পন্ন লিথিয়াম-আয়ন ব্যাটারি
- >১০,০০০ ট্রেস স্টোরেজ ক্যাপাসিটি সহ বেলকোর ফাইল ফরম্যাট (.sor)
- সরঞ্জাম সুরক্ষার জন্য যোগাযোগের আলো সনাক্তকরণ
- দ্রুত অবস্থা পর্যবেক্ষণের জন্য সংযোগ অবস্থা সনাক্তকরণ
- শর্টকাট কীগুলির মাধ্যমে নমনীয় পরিমাপ মোড স্যুইচিং
OTDR Traces Manager পিসি সফটওয়্যার
- বাল্ক সংশোধন এবং ব্যাচ প্রিন্টিং ক্ষমতা
- ব্যবহারকারীর প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টম টেস্ট রিপোর্ট জেনারেশন
- নমনীয় মুদ্রণ মোডঃ এক পৃষ্ঠার একক-ট্র্যাক, ব্যাচ মুদ্রণ, এক পৃষ্ঠার মাল্টি-ট্র্যাক, মাল্টি-ওয়েভফর্ম প্রদর্শন
- ব্যক্তিগতকৃত মুদ্রণ বিকল্প এবং পৃষ্ঠা সেটআপ
- তরঙ্গরূপ পার্থক্য তুলনাঃ প্যারামিটার পরিবর্তন বিশ্লেষণের জন্য একই উইন্ডোতে একাধিক তরঙ্গরূপ প্রদর্শন
