বহুমুখী এবিএস বক্স পিএলসি স্প্লিটার 1×2 থেকে 1×64, নিম্ন ক্ষতি, বিস্তৃত তাপমাত্রা, কাস্টমাইজযোগ্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | QSFP28-4SFP28-xxx |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | US$2.2 ~ US$36/PC |
| প্যাকেজিং বিবরণ: | স্পোন + বক্স + শক্ত কাগজ |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
|
বিস্তারিত তথ্য |
|||
| বিশেষভাবে তুলে ধরা: | এবিএস পিএলসি স্প্লিটার ১×২ থেকে ১×৬৪,নিম্ন ক্ষতির ফাইবার অপটিক স্প্লিটার,বিস্তৃত তাপমাত্রা পিএলসি স্প্লিটার |
||
|---|---|---|---|
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ

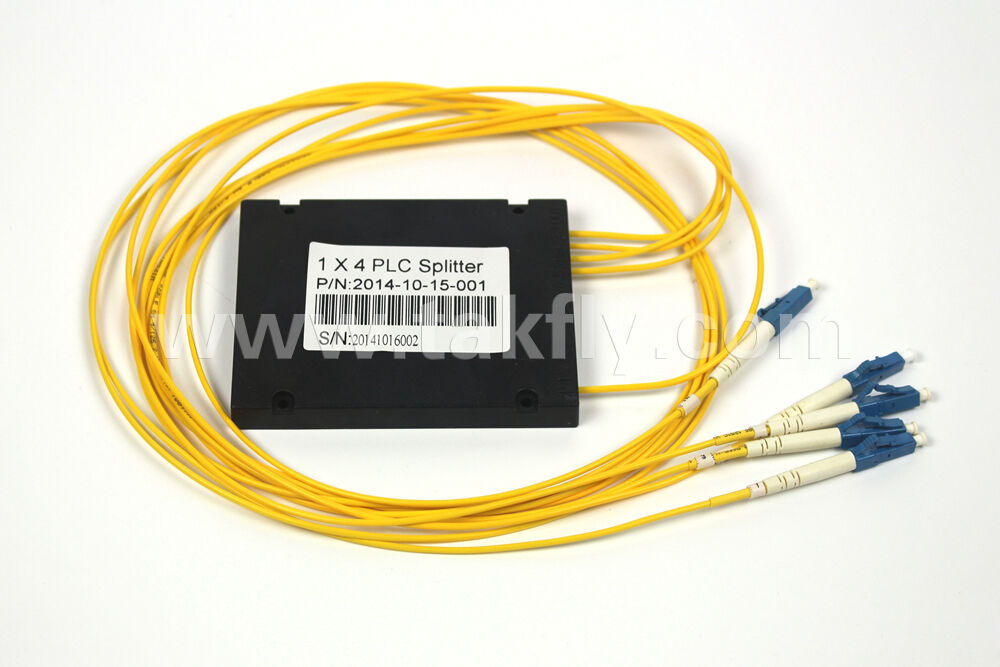

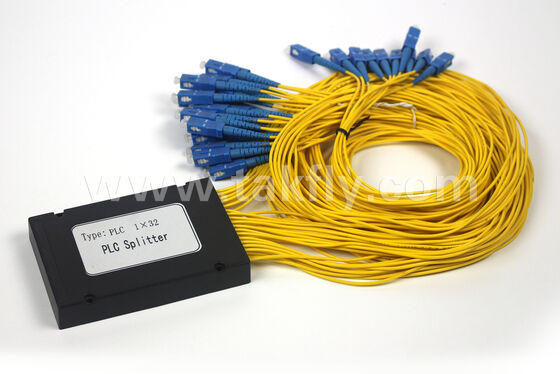

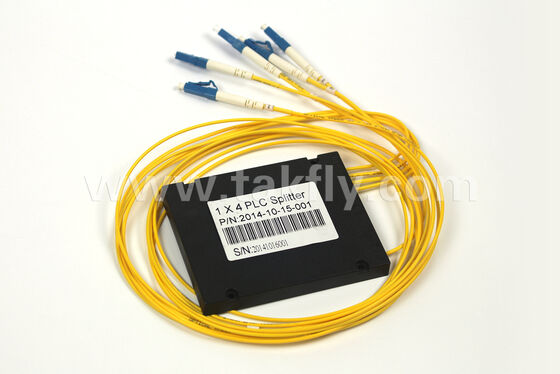

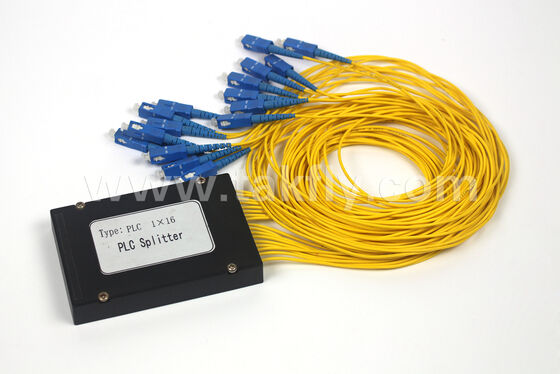

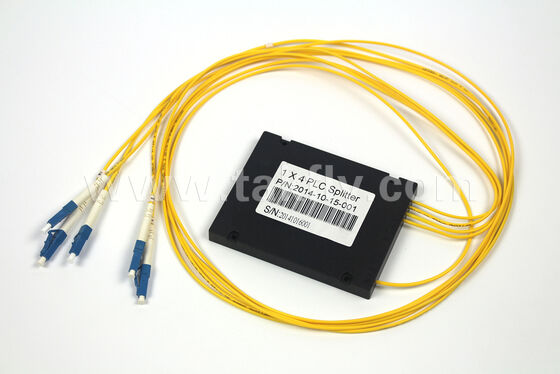

এই সিরিজের পিএলসি স্প্লিটারগুলি এবিএস প্লাস্টিকের বাক্সে বা ধাতব বাক্সে স্থাপন করা হয়, যা FTTH/FTTx বিতরণ পয়েন্ট, অপটিক্যাল ক্রস-কানেকশন ক্যাবিনেট,এবং গ্রাহক টার্মিনাল বক্স যেখানে স্থান সীমিতমডিউলগুলি প্রাক-সমাপ্ত সংযোগকারীগুলির সাথে বা ছাড়াই সরবরাহ করা যেতে পারে এবং কাস্টমাইজড পিগটেল দৈর্ঘ্য এবং ফাইবার প্রকারগুলি সমর্থন করে।
প্যাকেজের ধরন এবং মাত্রা
ইনপুট/আউটপুট পিগটাইল (বিভিন্ন মাত্রায় অন্তর্ভুক্ত নয় এমন সংযোগকারী) সহ মডিউলগুলির জন্য সমস্ত মাত্রা মিলিমিটার (এল × ডাব্লু × এইচ) ।
1×N সিরিজের মাত্রা
| প্যাকেজের ধরন | ১x২ | ১x৪ | ১x৮ | ১x১৬ | ১x৩২ | ১×৬৪ |
|---|---|---|---|---|---|---|
| বেসিক মেটাল বক্স | ৪০x৪x৪ | ৪০x৪x৪ | ৪০x৪x৪ | ৫০x৭x৪ | ৬০x৭x৪ | ৬০x১২x৪ |
| মিনি মডিউল মেটাল বক্স | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x১২x৪ | ৮০×২০×৬ | ১০০x৪০x৬ |
| মডিউল প্লাস্টিকের বাক্স (এবিএস) | ১০০x৮০x১০ | ১০০x৮০x১০ | ১০০x৮০x১০ | ১২০×৮০×১৮ | ১২০×৮০×১৮ | ১৪০×১১৫×১৮ |
২×এন সিরিজের মাত্রা
| প্যাকেজের ধরন | ২x২ | ২x৪ | ২x৮ | ২x১৬ | ২x৩২ | ২×৬৪ |
|---|---|---|---|---|---|---|
| বেসিক মেটাল বক্স | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ | ৮০x১২x৪ |
| মিনি মডিউল মেটাল বক্স | ৭০x৭x৪ | ৭০x৭x৪ | ৭০x৭x৪ | ৮০x১২x৪ | ৮০×২০×৬ | ১০০x৪০x৬ |
| মডিউল প্লাস্টিকের বাক্স (এবিএস) | ১০০x৮০x১০ | ১০০x৮০x১০ | ১০০x৮০x১০ | ১২০×৮০×১৮ | ১২০×৮০×১৮ | ১৪০×১১৫×১৮ |
নোটঃমাত্রা শুধুমাত্র মডিউল দেহের জন্য; পিগটেল দৈর্ঘ্য এবং সংযোগকারীগুলি অন্তর্ভুক্ত নয়। ABS প্লাস্টিকের বাক্সগুলি সাধারণত UL94 V-0 শিখা retardant গ্রেডের সাথে সাদা বা কালো হয়।ধাতব বাক্সগুলি অ্যান্টি-রস্ট লেপযুক্ত ইস্পাত দিয়ে তৈরি.
প্রযুক্তিগত পরামিতি
সমস্ত প্যাকেজ টাইপ (ABS বক্স বা ধাতু বক্স) এর জন্য প্রযোজ্য অপটিক্যাল পারফরম্যান্স প্যারামিটার।
| প্যারামিটার | ১x২ | ১x৪ | ১x৮ | ১x১৬ | ১x৩২ | ১×৬৪ | ২x২ | ২x৪ | ২x৮ | ২x১৬ | ২x৩২ | ২×৬৪ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম) | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ | ১২৬০-১৬৫০ |
| সর্বাধিক সন্নিবেশ হ্রাস (ডিবি) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| সর্বাধিক একরূপতা (ডিবি) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| সর্বাধিক. পিডিএল (ডিবি) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| রিটার্ন লস (ডিবি) | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ |
| নির্দেশিকা (ডিবি) | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ | ≥৫৫ |
| অপারেটিং তাপমাত্রা (°C) | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ |
| সংরক্ষণ তাপমাত্রা (°C) | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ | -৪০~+৮৫ |
নোটঃসন্নিবেশ ক্ষতি, অভিন্নতা এবং PDL মান রুম তাপমাত্রায় পরিমাপ, সংযোগকারী ক্ষতি অন্তর্ভুক্ত না। এসসি / এপিসি সংযোগকারী কর্মক্ষমতা উপর ভিত্তি করে ফেরত ক্ষতি ≥55dB।অপারেটিং তাপমাত্রা এবং স্টোরেজ তাপমাত্রা IEC 61753-2 এবং Telcordia GR-1209/1221 মেনে চলে.
পণ্যের বৈশিষ্ট্য
- পিএলসি প্রযুক্তি- সমতল হালকা তরঙ্গ সার্কিট উপর ভিত্তি করে, অভিন্ন বিভাজন এবং কম সন্নিবেশ ক্ষতি প্রদান
- একাধিক প্যাকেজ বিকল্প- এবিএস প্লাস্টিকের বাক্স (হালকা ওজনের, কম খরচে) বা ধাতব বাক্স (উচ্চতর যান্ত্রিক শক্তি)
- কম্প্যাক্ট মাত্রা- FDT, ODC, এবং গ্রাহক টার্মিনাল বাক্সের মতো সীমিত স্থান সীমাবদ্ধ অন্তর্বাসগুলির জন্য উপযুক্ত
- বিস্তৃত অপারেটিং তাপমাত্রা- -40°C থেকে +85°C, উভয় অভ্যন্তরীণ এবং বহিরঙ্গন অ্যাপ্লিকেশন জন্য উপযুক্ত
- মানদণ্ডের সম্মতি- IEC 61753-2, RoHS, এবং Telcordia GR-1209/1221 পূরণ করে
কাস্টমাইজেশন অপশন
সমস্ত ABS বক্স এবং ধাতব বক্স মডিউল নিম্নলিখিত কাস্টমাইজেশন সমর্থন করে (অর্ডার করার সময় উল্লেখ করুন):
| কাস্টমাইজযোগ্য আইটেম | উপলব্ধ বিকল্প |
|---|---|
| ইনপুট/আউটপুট পিগটেলের সংযোগকারী প্রকার | এসসি/এপিসি, এসসি/ইউপিসি, এলসি/এপিসি, এলসি/ইউপিসি, এফসি/এপিসি, অথবা সংযোগকারী নেই (নগ্ন ফাইবার) |
| পিগটেল দৈর্ঘ্য | 0.5 মিটার, 1.0 মিটার, 1.5 মিটার, 2.0 মিটার, অথবা প্রয়োজন অনুযায়ী |
| ফাইবারের ধরন | G.652D, G.657A1 (বন্ড-অসুচিন্তিত), G.657A2 |
| ইনপুট / আউটপুট ফাইবার গণনা | নির্দিষ্ট পোর্ট লেবেল সহ 1×N বা 2×N |
| এবিএস বাক্সের রঙ | সাদা, কালো বা কাস্টম RAL কোড |
| অগ্নি প্রতিরোধ ক্ষমতা | ইউএল৯৪ ভি-০ (এবিএস বক্সের জন্য মান) |
সাধারণ অ্যাপ্লিকেশন
- FTTH/FTTx বিতরণ- ফাইবার ডিস্ট্রিবিউশন টার্মিনাল, অপটিক্যাল নেটওয়ার্ক টার্মিনালের কেস বা দেয়াল-মাউন্ট বক্সগুলিতে ইনস্টল করা
- CATV নেটওয়ার্ক- এইচএফসি আর্কিটেকচারে ব্রডকাস্ট সিগন্যাল বিভক্ত করা
- স্থানীয় এলাকা নেটওয়ার্ক (LAN)- এন্টারপ্রাইজ ক্যাম্পাসের জন্য প্যাসিভ অপটিক্যাল ল্যান
- ডাটা সেন্টার ইন্টারকানেক্ট- পর্যবেক্ষণ বা রিডান্ডান্সি পথের জন্য কম ক্ষতির বিভক্ত
অর্ডার করার উদাহরণ
| বিভক্ত অনুপাত | প্যাকেজের ধরন | সংযোগকারী (ইনপুট/আউটপুট) | পিগটেল দৈর্ঘ্য | ফাইবারের ধরন |
|---|---|---|---|---|
| ১x৮ | এবিএস প্লাস্টিকের বাক্স | এসসি/এপিসি | 1.০ মি | G.657A1 |
অর্ডার কোড ফরম্যাট (উদাহরণ):
PLC-ABS-1×8-SC/APC-1.0-G657A1
সম্পূর্ণ অর্ডার কোড টেবিলের জন্য, আমাদের সাথে যোগাযোগ করুন।
PLC-ABS-1×8-SC/APC-1.0-G657A1
সম্পূর্ণ অর্ডার কোড টেবিলের জন্য, আমাদের সাথে যোগাযোগ করুন।
