ADSS-100M অল-ডিলেক্ট্রিক স্ব-সমর্থনকারী এয়ার ফাইবার অপটিক ক্যাবল 4/6/12/24/48/96 ফাইবার, 100m স্প্যান, স্ব-সমর্থনকারী এয়ার ইনস্টলেশন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | DX-সাঁজোয়া-T1771 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |
| প্যাকেজিং বিবরণ: | স্পোন + বক্স + শক্ত কাগজ |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
|
বিস্তারিত তথ্য |
|||
| নমন ব্যাসার্ধ: | 20D/15D | ইনস্টলেশন: | এরিয়াল |
|---|---|---|---|
| খাপ: | LSZH | কানেটকর: | SC/PC থেকে SC/PC |
| ব্যাস: | 8.5~16 মিমি | তারের ধরন: | একক-মোড |
| অপারেটিং তাপমাত্রা: | -40°C থেকে +70°C | টেনসিল শক্তি অনুমোদিত: | 100 এন <1000n |
| দৈর্ঘ্য: | রোল প্রতি 2000 মি বা কাস্টমাইজড | ফাইবার সংখ্যা: | 2কোর/4কোর |
| পরিবহন প্যাকেজ: | কাঠের ড্রাম | প্যাকিং: | কাঠের ডার্ম |
| জ্যাকেট: | পিভিসি | ইনস্টলেশন পদ্ধতি: | ইনডোর/আউটডোর |
| সংযোগকারী প্রকার: | এলসি/ইউপিসি | ফাইবার গণনা: | 12 |
| আউট জ্যাকেট উপাদান: | পিই | কোর: | 12, ঐচ্ছিক |
| ওয়ারেন্টি সময়: | 20 বছর | ক্রাশ প্রতিরোধ: | ≥1000N/100mm |
| তারের কাঠামো: | বো টাইপ টাইট বাফার | পণ্য কোড: | GJYXCH-1B |
| বাইরের শিট উপাদান: | এমডিপিই | প্রসার্য শক্তি: | ≥100N |
| সর্বোচ্চ প্রসার্য শক্তি: | 1000n | মডেল: | SC/APC~SC/APC |
| সন্নিবেশ ক্ষতি: | 0.2 ডিবি | বাইরের ব্যাস: | 4.5 মিমি বা গ্রাহকের অনুরোধ অনুযায়ী |
| বাইরের উপাদান: | ধাতব তার | স্ট্যান্ডার্ড: | আইইসি ৬০৭৯৪ |
| শক্তি সদস্য: | ই এম | ফাইবার নম্বর: | 12 কোর |
| উত্পাদন বছর: | 2010 | বাইরের খাপের রঙ: | কালো, ধূসর, সাদা |
| তরঙ্গদৈর্ঘ্য পরীক্ষা: | 1310nm~1550nm | তারের মডেল: | GJPFJV |
| কম্পন: | ≤0.2dB | প্যাকেজ: | কাঠের রাম |
| শক্তিবৃদ্ধি: | আয়রন বা কেএফআরপি বা এফআরপি | বাইরের খাপ: | পিই |
| ফাইবার কোর: | 2~144 কোর | ডেটা রেট: | 4*10G |
| ফাইবার বিকল্প: | G652D, G657A, OM1, OM2, OM3, OM4 | নামমাত্র ওজন: | 83 |
| তারের কাটঅফ তরঙ্গদৈর্ঘ্য: | λcc≤1260um | ওয়ে ইনস্টল করুন: | ধুলো/সরাসরি সমাহিত ইনস্টলেশন |
| টিউব: | আলগা নল নকশা | উপাদান: | PE/LSZH |
| বন্দর: | নিংবো | রঙ: | হলুদ বা কাস্টমাইজড |
| জ্যাকেট উপাদান: | পিভিসি | মূল সংখ্যা: | আপনার অনুরোধে |
| শিপিং: | টিএনটি, ডিএইচএল, ইউপিএস, ফেডেক্স বা ইএমএস | ইনডোর বা আউটডোর: | ইনডোর |
| ড্রামের আকার: | 300x300x300 | ফাইবার দৈর্ঘ্য: | 1 এম বা কাস্টমাইজড |
| ফাইবার মোড: | একক মোড G652D G657A | কীওয়ার্ড: | ADSS কেবল |
| নেটওয়ার্ক: | 4g, 3G | ই এম: | স্বাগতম |
| কন্ডাক্টরের সংখ্যা: | ≥ 10 | ||
| বিশেষভাবে তুলে ধরা: | এডিএসএস ফাইবার অপটিক ক্যাবল 4-96 ফাইবার,স্ব-সমর্থনকারী এয়ার ফাইবার ক্যাবল 100 মিটার স্প্যান,সমস্ত-ডিলেক্ট্রিক ফাইবার অপটিক ক্যাবল এয়ার ইনস্টলেশন |
||
পণ্যের বর্ণনা
এডিএসএস-১০০এম অল-ডিলেক্ট্রিক স্ব-সমর্থনকারী এয়ার ফাইবার অপটিক ক্যাবল
পণ্যের সংক্ষিপ্ত বিবরণ
এডিএসএস (অল-ডিলেক্ট্রিক স্ব-সমর্থন) ক্যাবল একটি নন-মেটালিক এয়ার ক্যাবল যা স্টিলের বার্তাবাহক তারের প্রয়োজন ছাড়াই মেরু বা টাওয়ারের মধ্যে সরাসরি ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।এই সিরিজ 100 মিটার স্প্যান সমর্থন করে এবং 4 এর ফাইবার গণনা পাওয়া যায়, 6, 12, 24, 48 বা 96 ফাইবার। একটি loose tube stranded structure with all dielectric materials and no metallic components. অলস টিউব স্ট্রেনড স্ট্রাকচার সহ সম্পূর্ণ ডাইলেক্ট্রিক উপকরণ এবং ধাতব উপাদান ছাড়াই,এটি উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইন এবং টেলিযোগাযোগের জন্য আদর্শ.
অপটিক্যাল ফাইবারের বৈশিষ্ট্য (জি.৬৫২ডি)
| শ্রেণী | পয়েন্ট | ইউনিট | ক্যাবলযুক্ত হওয়ার আগে | তারের পরে |
|---|---|---|---|---|
| অপটিক্যাল বৈশিষ্ট্য | ১৩১০ এনএম এ হ্রাস | ডিবি/কিমি | ≤ ০34 | ≤ ০38 |
| ১৫৫০ এনএম এ হ্রাস | ডিবি/কিমি | ≤ ০21 | ≤ ০28 | |
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ||
| শূন্য বিচ্ছিন্নতার ঢাল | ps/(nm2*km) | ≤ ০092 | ||
| ক্যাবল কাট অফ তরঙ্গদৈর্ঘ্য λcc | এনএম | ≤ ১২৬০ | ||
| বিচ্ছিন্নতা সহগ ১৫৫০ এনএম | ps/(nm*km) | ≤ ১৮ | ||
| বিচ্ছিন্নতা সহগ 1625nm | ps/(nm*km) | ≤ ২২ | ||
| PMD সর্বোচ্চ একক ফাইবার | ps/√km | ≤ ০1 | ||
| জ্যামিতিক বৈশিষ্ট্য | 1310 nm এ মোড ফিল্ড ব্যাসার্ধ (MFD) | μm | 8.7~9.5 | |
| 1550 nm এ মোড ফিল্ড ব্যাসার্ধ (MFD) | μm | 9.৮-১০।8 | ||
| গ্রুপ রিফ্রাকশন ইনডেক্স ১৩১০ এনএম | / | 1.466 | ||
| ১৫৫০ এনএম এ গ্রুপ রিফ্রাকশন ইনডেক্স | / | 1.467 | ||
| আচ্ছাদনের ব্যাসার্ধ | μm | 125 ± 07 | ||
| লেপ ব্যাসার্ধ | μm | ২৩৫-২৫০ | ||
| কোর/ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি | μm | ≤ ০6 | ||

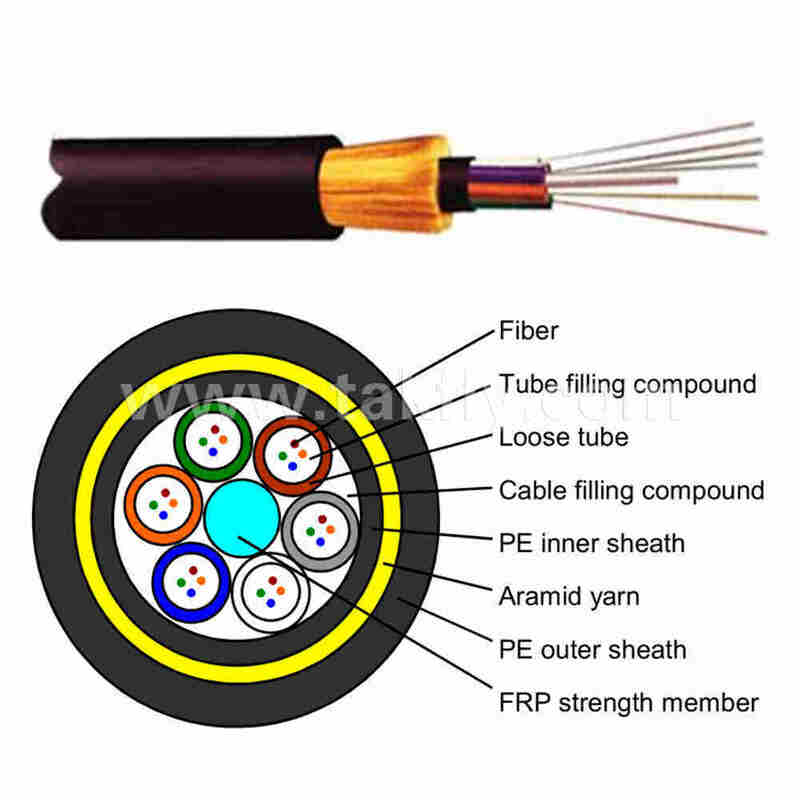

ক্যাবল নির্মাণ এবং পারফরম্যান্স পরামিতি
| পয়েন্ট | বর্ণনা |
|---|---|
| অপটিক্যাল ফাইবার বিভাগ | G652D |
| ফাইবার গণনা | ২৪। ৪৮। ৯৬। |
| কাঠামো | ১+৬। ১+৮। |
| সিএসএম উপাদান | FRP |
| স্লো টিউব উপাদান | পিবিটি |
| জল প্রতিরোধক উপাদান | জলরোধী গার এবং টেপ |
| পেরিফেরাল স্ট্রেন্স মেম্বার | অ্যারামাইড গার্ন |
| বাহ্যিক আবরণ উপাদান | এমডিপিই (কালো) |
| ক্যাবল ব্যাসার্ধ (মিমি) | 9.৫.০.০.১১.8 |
| ওজন (কেজি/কেএম) | ৭০, ৭৫, ১১০ |
| সর্বাধিক অনুমোদিত টান (এন) | 2700 |
| স্প্যান (এম) | 100 |
| অপারেটিং তাপমাত্রা | -40°C থেকে +70°C |
প্যাকিং এবং ড্রাম স্পেসিফিকেশন
- প্যাকেজিং দৈর্ঘ্যঃ 2.0 ~ 4.0 km প্রতি ড্রাম
- ড্রামের ধরন: কাঠের কম্পোজিট ড্রাম, রপ্তানির ধরন
- ধোঁয়াশাঃ প্রয়োজনে প্রতিবেদন এবং স্ট্যাম্প প্রদান
ক্যাবল চিহ্নিতকরণ
বাইরের গর্তটি উত্পাদন বছর, তারের ধরণ, ফাইবারের সংখ্যা এবং দৈর্ঘ্য চিহ্নিতকরণের সাথে প্রতি মিটারে ইনকজেট মুদ্রিত। গ্রাহকের প্রয়োজনীয়তা অনুসারে কাস্টম চিহ্নিতকরণ উপলব্ধ।
অ্যাপ্লিকেশন
- উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইন (10kV ~ 220kV) এ এয়ারহেড যোগাযোগ
- বিদ্যুৎ সিস্টেম অটোমেশন ব্যক্তিগত নেটওয়ার্ক
- মেট্রোপলিটন এরিয়া নেটওয়ার্কের ব্যাকবোন এবং অ্যাক্সেস লিঙ্ক
- নদী বা উপত্যকা জুড়ে দীর্ঘ স্প্যান ইনস্টলেশন
- গ্রামীণ ও পার্বত্য অঞ্চলে ব্রডব্যান্ড অ্যাক্সেস
মানদণ্ডের সম্মতি
- DL/T 788-2016 (বৈদ্যুতিক শক্তি শিল্প)
- YD/T 980-2002 (টেলিকমিউনিকেশন শিল্প)
- আইইসি ৬০৭৯৪-৪
- আইইইই ১২২২
- টেলকোর্ডিয়া জিআর-২০
অর্ডার সংক্রান্ত তথ্য
| মডেল | ফাইবার গণনা | স্প্যান | গহ্বরের উপাদান | সাধারণ প্রয়োগ |
|---|---|---|---|---|
| এডিএসএস-১০০এম-৪এক্স | 4 | ১০০ মিটার | এমডিপিই | নিম্ন ভোল্টেজ লাইন / বিতরণ |
| এডিএসএস-১০০এম-৬এক্স | 6 | ১০০ মিটার | এমডিপিই | নিম্ন ভোল্টেজ লাইন / বিতরণ |
| এডিএসএস-১০০এম-১২এক্স | 12 | ১০০ মিটার | এমডিপিই | মাঝারি ভোল্টেজ লাইন |
| এডিএসএস-১০০এম-২৪এক্স | 24 | ১০০ মিটার | এমডিপিই | উচ্চ ভোল্টেজ লাইন |
| এডিএসএস-১০০এম-৪৮এক্স | 48 | ১০০ মিটার | এমডিপিই | উচ্চ-ভোল্টেজ / ইএইচভি লাইন |
| ADSS-100M-96X | 96 | ১০০ মিটার | এমডিপিই | ব্যাকবোন যোগাযোগ |
4/6/12 ফাইবার গণনার জন্য, দয়া করে ফাইবার রঙের কোড এবং অর্ডার করার সময় লস টিউব কনফিগারেশন প্রদান করুন। কারখানা অনুযায়ী ডিজাইন করবে।
