এমপিও এমটিপি উচ্চ-ঘনত্বের মাল্টি-ফাইবার প্যাচ কর্ড 8/12/24 কোর, কম ক্ষতি, 500 জমাকরণ চক্র, আইইসি এবং টিআইএ সম্মত
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | শেনজেন, চীন |
| পরিচিতিমুলক নাম: | Takfly/OEM |
| সাক্ষ্যদান: | CE, ISO, RoHS, GS |
| মডেল নম্বার: | এমপিও/এমটিপি প্যাচ কর্ড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসিএস |
|---|---|
| মূল্য: | US $9.88-US $19.88/ Pcs |
| প্যাকেজিং বিবরণ: | পিপি ব্যাগ তারপর কার্টনে |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| যোগানের ক্ষমতা: | 50000pcs/মাস |
|
বিস্তারিত তথ্য |
|||
| কোর: | মাল্টিকোর | সংযোগকারী এ: | এসসি |
|---|---|---|---|
| সংযোগকারী বি: | এমপিও/এমটিপি | ফাইবার মোড: | 50/125um |
| তারের ব্যাস: | 0.9/2.0/3.0 | পোলিশ টাইপ: | পিসি/এপিসি |
| রিটার্ন লস: | MM/PC:20dB/SM/APC:60dB | সন্নিবেশ ক্ষতি: | 0.35dB সর্বোচ্চ (0.15dB প্রকার) |
| বাইরের শিট উপাদান: | পিভিসি/এলএসজেডএইচ | বেন্ডিং ব্যাসার্ধ স্ট্যাটিক/ডাইনামিক: | 10d/20d |
| এইচএস কোড: | 854470000 | লিঙ্গ: | পুরুষ/মহিলা |
| বিশেষভাবে তুলে ধরা: | এমপিও এমটিপি প্যাচ ক্যাবল 24 কোর,এমপিও এমটিপি ফাইবার ক্যাবল কম ক্ষতি,এমপিও এমটিপি প্যাচ কর্ড আইইসি মেনে চলে |
||
পণ্যের বর্ণনা

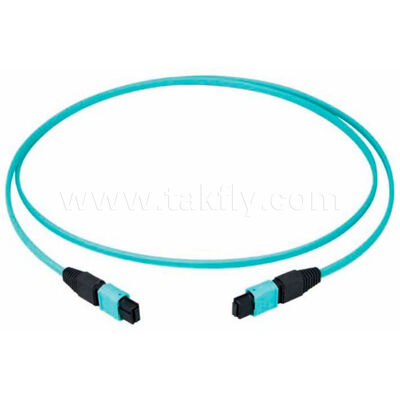

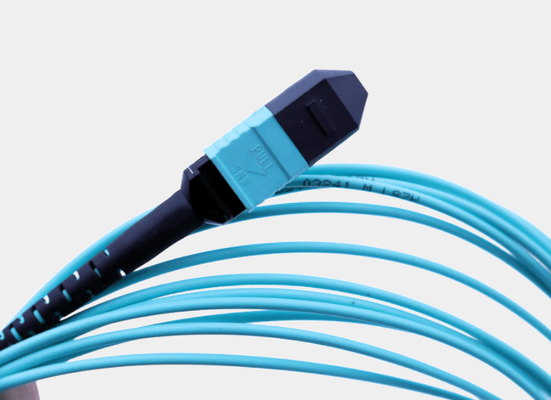

এমপিও এমটিপি হাই-ডেনসিটি মাল্টি-ফাইবার প্যাচ কর্ড
8/12/24 কোর, কম ক্ষতি, 500 সঙ্গম চক্র, IEC এবং TIA অনুগত
পণ্য ওভারভিউ
এমপিও/এমটিপি মাল্টি-ফাইবার সংযোগকারী সিরিজটি ডেটা সেন্টার, টেলিকম কেন্দ্রীয় অফিস, CATV হেডএন্ড এবং শিল্প পরিবেশে উচ্চ-ঘনত্বের অপটিক্যাল আন্তঃসংযোগের জন্য তৈরি করা হয়েছে। উচ্চ-নির্ভুলতা গাইড পিনের সাথে মিলিত একটি নির্ভুল-ছাঁচযুক্ত MT ফেরুল একটি একক ইন্টারফেসে 24টি ফাইবার পর্যন্ত সঠিক প্রান্তিককরণ নিশ্চিত করে। দুটি পারফরম্যান্স গ্রেড—স্ট্যান্ডার্ড এবং কম-লস—বিভিন্ন লিঙ্ক বাজেটের প্রয়োজনীয়তা মেলানোর জন্য উপলব্ধ। সমস্ত পণ্য 100% ফ্যাক্টরি টেস্টিং সহ IEC 61754-7 এবং EIA/TIA-604-5 পূরণ করে।
মূল বৈশিষ্ট্য
- সামঞ্জস্যপূর্ণ মূল জ্যামিতির জন্য যথার্থ ঢালাই এমটি ফেরুল
- বারবার মিলনের পরে নির্ভরযোগ্য প্রান্তিককরণের জন্য উচ্চ-নির্ভুল গাইড পিন
- একটি কমপ্যাক্ট ফর্ম ফ্যাক্টরে 4, 8, 12, বা 24 ফাইবার সমর্থন করে
- স্ট্যান্ডার্ড লস (≤0.35dB টাইপ। / ≤0.70dB সর্বাধিক) এবং কম ক্ষতি (≤0.20dB টাইপ। / ≤0.35dB সর্বাধিক)
- একক-মোড (G652, G655, G657) এবং মাল্টি-মোড (OM1-OM5) ফাইবারগুলির সাথে সামঞ্জস্যপূর্ণ
- একাধিক তারের প্রকার: মিনি রাউন্ড (≤4.5mm OD) বা পটি (≤3.0×5.0mm)
- জ্যাকেট বিকল্প: PVC বা LSZH (কম ধোঁয়া, হ্যালোজেন-মুক্ত)
- পোলারিটি ম্যানেজমেন্ট: রঙ কোডিং এবং লেবেলিং সহ A, B, C টাইপ করুন
বর্ধিত কর্মক্ষমতা বৈশিষ্ট্য
যান্ত্রিক স্থায়িত্ব
- মিলন চক্র:≥500 (সন্নিবেশ ক্ষতির পরিবর্তন ≤0.2dB)
- প্রসার্য শক্তি:2.0 মিমি তারের জন্য ≥50N (তারের সাথে সংযোগকারী)
- কম্পন এবং শক:শিল্প ব্যবহারের জন্য GR-1435-CORE প্রয়োজনীয়তা পূরণ করে
পরিবেশগত নির্ভরযোগ্যতা
- স্যাঁতসেঁতে তাপ সাইকেল চালানো:-10℃ থেকে +65℃, 93% RH, 5 চক্র → IL পরিবর্তন ≤0.3dB
- উচ্চ-তাপমাত্রা বার্ধক্য:168 ঘন্টার জন্য 85℃ → IL বৈচিত্র ≤0.3dB
- নিম্ন-তাপমাত্রা স্টোরেজ:-40℃ 24 ঘন্টার জন্য → IL বৈচিত্র ≤0.2dB
পোলারিটি ম্যানেজমেন্ট সাপোর্ট
- টাইপ A (সোজা):ফাইবার অবস্থানের সমান্তরাল কী অবস্থান
- টাইপ বি (বিপরীত):কী বিপরীত, ফাইবার অবস্থান মিরর করা
- টাইপ সি (জোড়াভাবে):সংলগ্ন ফাইবার জোড়া অদলবদল
- সহজ সনাক্তকরণের জন্য উপলব্ধ রঙ-কোডেড বুট এবং লেবেল
সামঞ্জস্য
সমস্ত স্ট্যান্ডার্ড MTP/MPO অ্যাডাপ্টার এবং সরঞ্জাম পোর্টের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ (QSFP-DD, OSFP, SFP-DD, ইত্যাদি)। পুরুষ (পিন) এবং মহিলা (কোন পিন নেই) সংস্করণ উপলব্ধ।
প্রযুক্তিগত বিশেষ উল্লেখ
| প্যারামিটার | LC, SC, ST, FC (একক-ফাইবার) | এমপিও/এমটিপি (মাল্টি-ফাইবার) |
|---|---|---|
| শেষ মুখের ধরন | ইউপিসি/এপিসি | পিসি/এপিসি |
| ফাইবার টাইপ | SM (G652, G655, G657); MM (OM1-OM5) | একই |
| মূল গণনা | 8, 12, 24 | একই |
| তারের ব্যাস | 0.9 / 2.0 / 3.0 মিমি | মিনি রাউন্ড: ≤4.5 মিমি ফিতা: ≤3.0×5.0 মিমি |
| সন্নিবেশ ক্ষতি (স্ট্যান্ডার্ড গ্রেড) | ≤0.3 dB (একক-ফাইবার) | টাইপ ≤0.35 dB / সর্বোচ্চ ≤0.70 dB |
| সন্নিবেশ ক্ষতি (নিম্ন ক্ষতি গ্রেড) | -- | টাইপ ≤0.20 dB / সর্বোচ্চ ≤0.35 dB |
| রিটার্ন লস (মিনিট) | UPC SM: 40dB; APC SM: 60dB; UPC MM: 25dB | SM APC: 60dB; MM PC: 20dB |
| পরীক্ষা তরঙ্গদৈর্ঘ্য | এসএম: 1310/1550 এনএম; MM: 850/1300 nm | একই |
| পুনরাবৃত্তিযোগ্যতা | ≤0.1 dB | একই |
| স্থায়িত্ব | ≤0.2 ডিবি | একই |
| বিনিময়যোগ্যতা | ≤0.2 ডিবি | একই |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | একই |
| স্টোরেজ তাপমাত্রা | -40℃ ~ +80℃ | একই |
| বাইরের খাপ উপাদান | পিভিসি / এলএসজেডএইচ | একই |
| নমন ব্যাসার্ধ (স্থির/গতিশীল) | 10D / 20D | একই |
| দৈর্ঘ্য | কাস্টমাইজড | কাস্টমাইজড |
| সঙ্গম চক্র | -- | ≥500 (ΔIL ≤0.2dB) |
| প্রসার্য শক্তি (2.0 মিমি কেবল) | -- | ≥50N |
| স্যাঁতসেঁতে তাপ পরীক্ষা | -- | ΔIL ≤0.3dB 5টি চক্রের পরে |
| উচ্চ-তাপ বার্ধক্য | -- | ΔIL ≤0.3dB 168h @85℃ পরে |
অ্যাপ্লিকেশন দৃশ্যকল্প
ডেটা সেন্টার - 40G/100G/400G লিঙ্ক
উদাহরণ:12-ফাইবার লো-লস MPO প্যাচ কর্ড QSFP-40G-SR4 প্যাচিং এলাকায় সংযোগ করে।
সুবিধা:4টি ডুপ্লেক্স এলসি জোড়া প্রতিস্থাপন করে, 75% তারের ট্রে স্থান সংরক্ষণ করে।
সুবিধা:4টি ডুপ্লেক্স এলসি জোড়া প্রতিস্থাপন করে, 75% তারের ট্রে স্থান সংরক্ষণ করে।
টেলিকম কেন্দ্রীয় অফিস - ব্যাকবোন আপগ্রেড
উদাহরণ:24-ফাইবার MPO ফিতা কেবল MPO-LC ব্রেকআউট মডিউলগুলির সাথে ODF সাব-র্যাকগুলিকে সংযুক্ত করে।
সুবিধা:দ্রুত স্থাপনা, 400G সুসংগত অপটিক্সের জন্য প্রস্তুত।
সুবিধা:দ্রুত স্থাপনা, 400G সুসংগত অপটিক্সের জন্য প্রস্তুত।
ইন্ডাস্ট্রিয়াল - রাগডাইজড ইন্টারকানেক্ট
উদাহরণ:কম্পন-প্রতিরোধী এমপিও জাম্পার, অপারেটিং টেম্প -40℃ থেকে +85℃, শক এবং কম্পন পরীক্ষায় উত্তীর্ণ।
সুবিধা:কঠোর পরিবেশের জন্য লবণ স্প্রে এবং ছাঁচ প্রতিরোধের.
সুবিধা:কঠোর পরিবেশের জন্য লবণ স্প্রে এবং ছাঁচ প্রতিরোধের.
CATV হেডএন্ড - মাল্টি-চ্যানেল ভিডিও বিতরণ
উদাহরণ:1×12 এমপিও স্প্লিটার খাওয়ানো 12 অপটিক্যাল রিসিভার।
সুবিধা:উচ্চ ঘনত্ব, তারের বিশৃঙ্খলা হ্রাস করে।
সুবিধা:উচ্চ ঘনত্ব, তারের বিশৃঙ্খলা হ্রাস করে।
প্রতিযোগিতামূলক সুবিধা
| তুলনা | স্ট্যান্ডার্ড এমপিও | এই এমপিও/এমটিপি সিরিজ |
|---|---|---|
| সাধারণ সন্নিবেশ ক্ষতি | 0.5 ডিবি | 0.35 dB (std) / 0.20 dB (কম ক্ষতি) |
| সঙ্গম চক্র | 200 | ≥500 |
| সর্বোচ্চ অপারেটিং তাপমাত্রা | 70℃ | 85℃ (স্বল্পমেয়াদী), 70℃ (দীর্ঘমেয়াদী) |
| পোলারিটি ম্যানেজমেন্ট | ঐচ্ছিক | রঙিন কোডিং সহ সম্পূর্ণ টাইপ A/B/C |
| পরিবেশগত পরীক্ষার তথ্য | উল্লেখ করা হয়নি | স্যাঁতসেঁতে তাপ, তাপচক্র, কম্পন রিপোর্ট |
| কাস্টম দৈর্ঘ্য | লিমিটেড | 0.5m থেকে 200m পর্যন্ত যে কোনো দৈর্ঘ্য |
অর্ডার ও কাস্টমাইজেশন
| কাস্টমাইজেশন বিকল্প | পছন্দ |
|---|---|
| মূল গণনা | 8, 12, 24 |
| লস গ্রেড | স্ট্যান্ডার্ড / কম ক্ষতি |
| তারের ধরন | মিনি বৃত্তাকার / ফিতা |
| বাইরের খাপ | পিভিসি / এলএসজেডএইচ |
| শেষ মুখ | পিসি/এপিসি |
| পোলারিটি | A/B/C টাইপ করুন |
| সংযোগকারী লিঙ্গ | পুরুষ (পিন সহ) / মহিলা (পিন ছাড়া) |
| দৈর্ঘ্য | 0.5 মি ~ 200 মি |

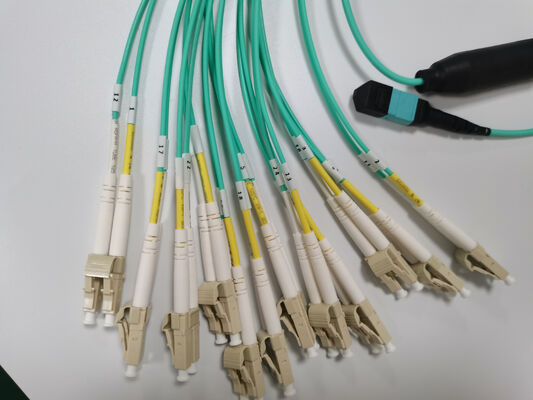

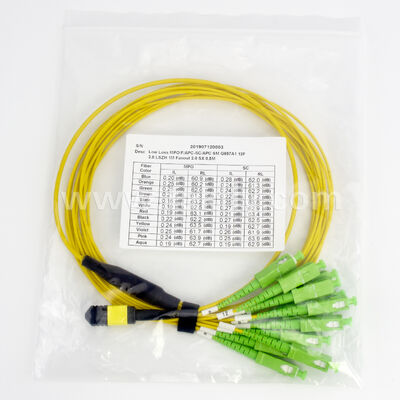

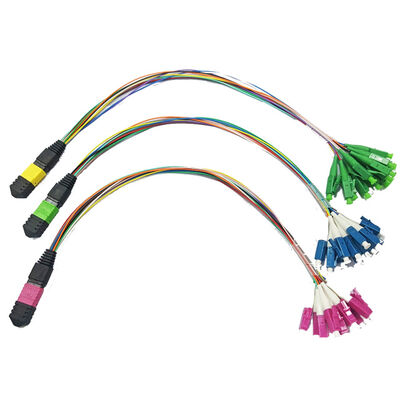

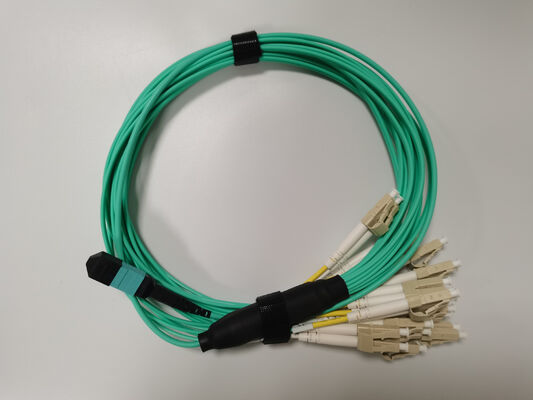

| ব্রেকআউট fanout | এমপিও থেকে এলসি/এসসি ব্রেকআউট ক্যাবল উপলব্ধ |
অর্ডার কোড উদাহরণ:
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALEগুণমান নিশ্চিতকরণ এবং সার্টিফিকেশন
- 100% IL & RL পরীক্ষা করা হয়েছে- প্রতিটি প্যাচ কর্ড একটি পরীক্ষার রিপোর্ট সঙ্গে আসে
- 3D ইন্টারফেরোমিটার পরিদর্শন- বক্রতার ব্যাসার্ধ, ফাইবারের উচ্চতা, IEC মান অনুযায়ী অফসেট
- RoHS এবং REACH অনুগত
- UL তালিকাভুক্ত(LSZH উপকরণের জন্য)
পণ্য সারাংশ
এই এমপিও/এমটিপি মাল্টি-ফাইবার প্যাচ কর্ড সিরিজ স্ট্যান্ডার্ড এবং কম-ক্ষতি গ্রেড, বর্ধিত যান্ত্রিক স্থায়িত্ব (≥500 মিলন চক্র), প্রমাণিত পরিবেশগত স্থিতিশীলতা (স্যাঁতসেঁতে তাপ, উচ্চ-তাপ বার্ধক্য), এবং সম্পূর্ণ পোলারিটি ম্যানেজমেন্ট (টাইপ A/B/C) অফার করে। এটি ডেটা সেন্টার, টেলিকম, CATV এবং শিল্প অ্যাপ্লিকেশনগুলিতে উচ্চ-ঘনত্ব, উচ্চ-নির্ভরযোগ্য ফাইবার আন্তঃসংযোগের জন্য আদর্শ। সমস্ত নির্দিষ্টকরণ কারখানা-পরীক্ষিত, এবং কাস্টম কনফিগারেশন উপলব্ধ।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্নঃ আপনি কি প্রস্তুতকারক?
উত্তর: হ্যাঁ, আমরা 2000 সালে প্রতিষ্ঠিত চীনের শেনজেনে একজন প্রস্তুতকারক, FTTH সমাধান এবং ডেটা সেন্টারের মোট সমাধান প্রদানকারী।
প্রশ্ন: আপনার MOQ কি?
উত্তর: MOQ 1 পিসি হতে পারে, তবে দাম প্রতিযোগিতামূলক নয়। আরও পরিমাণ, দাম আরও প্রতিযোগিতামূলক হবে।
প্রশ্ন: আপনি FOB মূল্য উদ্ধৃত করতে পারেন?
উঃ হ্যাঁ। আমরা বায়ু, DHL, TNT, UPC, FEDEX, ইত্যাদি দ্বারা বিতরণ করতে পারি। বড় পরিমাণের জন্য আমরা সমুদ্রের মাধ্যমে এটি সরবরাহ করব। আপনি আমাদের পরিমাণ সহ বিস্তারিত প্রয়োজনীয়তা জানার পরে আমরা আপনার জন্য মালবাহী এবং সীসা সময় সহ মূল্য উদ্ধৃত করতে পারি। আমরা প্রতিযোগিতামূলক শিপিং ফরওয়ার্ডার আছে. আরও সমাধানের জন্য, আপনি নির্দ্বিধায় আমাদের সাথে যোগাযোগ করতে পারেন।
প্রশ্নঃ আপনার মান কেমন?
উত্তর: আমাদের উত্পাদন আইইসি, ইউরোপ মান অনুযায়ী। CE, ISO, RoHS, CPR, এবং ANATEL প্রত্যয়িত। সমস্ত পণ্য প্রসবের আগে 100% পরীক্ষা করা হয়।
প্রশ্নঃ আপনার লিড টাইম কি?
উত্তর: এটি পরিমাণ এবং পণ্যের উপর নির্ভর করে। ফাইবার অপটিক প্যাচ কর্ডের জন্য, লিড টাইম 5000 পিসির মধ্যে 2-3 কার্যদিবস হতে পারে। আমরা নিয়মিত পণ্য স্টকে রাখি। এছাড়াও, আমরা জরুরী আদেশ মোকাবেলা করতে পারেন.
প্রশ্ন: আপনার ওয়ারেন্টি কি?
উত্তর: বিভিন্ন পণ্যের উপর নির্ভর করে, ডেলিভারির পর থেকে প্যাচ কর্ডের জন্য আমাদের 1 বছরের ওয়ারেন্টি রয়েছে, তবে শুধুমাত্র অ-কৃত্রিম ক্ষতির জন্য দায়ী। কৃত্রিম ক্ষতির জন্য, আমরা এটি আপনার জন্য বিনামূল্যে মেরামত করতে পারি, মালবাহী আপনার পক্ষ থেকে প্রদান করা হবে।
প্রশ্ন: আপনার প্যাকিং কি?
উত্তর: আন্তর্জাতিক এক্সপোর্ট স্ট্যান্ডার্ড প্যাকেজ। আপনি যদি প্যাকিং এ আপনার লোগো মুদ্রণ করতে চান, তাহলে আমরা উদ্ধৃত করার আগে আমাদের জানান।
প্রশ্ন: আপনি OEM/ODM অফার করতে পারেন?
উত্তর: হ্যাঁ, আমরা পারি। সমস্ত পণ্য OEM/ODM গ্রহণ করে। আমরা গোপনীয়তা চুক্তিতে স্বাক্ষর করতে পারি।
প্রশ্ন: আমি একটি নমুনা পেতে পারি?
উত্তর: এটি কোন পণ্যের উপর নির্ভর করে, বিনামূল্যে নমুনা 10 USD এর নিচে প্রদান করে। মালবাহী ডেলিভারির আগে ক্রেতা দ্বারা পরিশোধ করা হবে.
প্রশ্নঃ আমি কিভাবে অর্ডার করতে পারি?
ক:
- আমাদের কাছে পণ্যের নাম, স্পেসিফিকেশন এবং পরিমাণ সহ মেল বা অনুসন্ধান পাঠান। আপনার FOB, CIF, CFR মূল্যের প্রয়োজন হলে আপনার প্রাপ্তির ঠিকানা প্রদান করুন।
- আমরা সীসা সময়ের সাথে আমাদের উদ্ধৃতি অফার করব।
- উদ্ধৃতি নিশ্চিত হওয়ার পরে, আমরা আমাদের ব্যাঙ্ক অ্যাকাউন্টের সাথে একটি PI পাঠাব।
- পেমেন্ট পাওয়ার পর উৎপাদনের ব্যবস্থা করা হবে।
- আমরা এটি সরবরাহ করার আগে আপনার সাথে কনসাইনি নিশ্চিত করুন।
- ডেলিভারির পরে ট্র্যাকিং নম্বর দেওয়া হবে।
প্রশ্ন: আপনার পেমেন্ট মেয়াদ কি?
উত্তর: টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, মানিগ্রাম একবারে। বড় পরিমাণের জন্য, অগ্রিম 50% আমানত হতে পারে, ডেলিভারির আগে 50% ব্যালেন্স প্রদান করা যেতে পারে।
