নতুন ডিজাইনের উচ্চ ঘনত্বের এমপিও প্যাচ প্যানেল এবং র্যাক মাউন্ট | এমপিও ক্যাবল সমাবেশ | ফাইবার নেটওয়ার্ক সমাধানের জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন, শেনজেন |
| পরিচিতিমুলক নাম: | DF/OEM/Nuetral |
| সাক্ষ্যদান: | CE/ROHS/REACH/ISO9001/ISO14001 |
| মডেল নম্বার: | নতুন ডিজাইনের উচ্চ ঘনত্বের এমপিও প্যাচ প্যানেল এবং র্যাক মাউন্ট | এমপিও ক্যাবল সমাবেশ | ফাইবার নেটওয |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | আলোচনা সাপেক্ষ |
|---|---|
| মূল্য: | negotiable denpend on QTY |
| প্যাকেজিং বিবরণ: | ফোস্কা বাক্স + শক্ত কাগজ |
| ডেলিভারি সময়: | 5-9 কার্যদিবস QTY এর উপর নির্ভর করে |
| পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, টি/টি, মানিগ্রাম/পেপাল |
| যোগানের ক্ষমতা: | 1000 পিসি/দিন |
|
বিস্তারিত তথ্য |
|||
| পণ্যের নাম: | নতুন ডিজাইনের উচ্চ ঘনত্বের এমপিও প্যাচ প্যানেল এবং র্যাক মাউন্ট | এমপিও ক্যাবল সমাবেশ | ফাইবার নেটওয | শেষ মুখের ধরন: | UPC এবং APC; পিসি এবং এপিসি |
|---|---|---|---|
| ফাইবার টাইপ: | SM (G652, G655, G657)；MM（OM1-OM5） | তারের ব্যাস: | 2.0、3.0 বা কাস্টমাইজড (সিমপ্লেক্স/ডুপ্লেক্স) |
| সন্নিবেশ ক্ষতি: | ≤ 0.3 dB | রিটার্ন লস: | UPC SM≥50dB 、APC SM≥ 60 dB 、 PC MM ≥ 35 dB |
| পুনরাবৃত্তিযোগ্যতা: | ≤ 0.1 | তরঙ্গদৈর্ঘ্য: | SM:1310/1550 MM:850/1300 |
| অপারেটিং তাপমাত্রা: | -20℃~70℃ | স্টোরেজ তাপমাত্রা: | -40 ℃ ~ 80 ℃ ℃ |
| বাইরের শিট উপাদান: | পিভিসি, এলএসজেডএইচ | নমন ব্যাসার্ধ (স্ট্যাটিক/ডাইনামিক): | 10d/20d |
| দৈর্ঘ্য: | কাস্টমাইজড | ফাইবার ব্র্যান্ড: | কর্নিং, YOFC, OFS, ড্রাকা |
| বিশেষভাবে তুলে ধরা: | উচ্চ ঘনত্বের এমপিও প্যাচ প্যানেল,র্যাক মাউন্ট এমপিও ক্যাবল সেট,ফাইবার নেটওয়ার্কের এমপিও সমাধান |
||
পণ্যের বর্ণনা

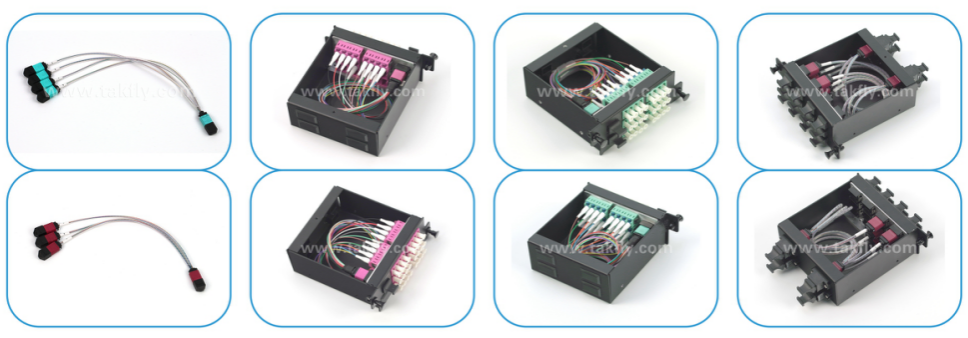

উচ্চ ঘনত্ব MPO প্যাচ প্যানেল এবং র্যাক মাউন্ট
নতুন ডিজাইন করা 1U-19 ইঞ্চি MPO/MTP উচ্চ-ঘনত্বের র্যাক-মাউন্ট ফাইবার প্যাচ প্যানেল যা বৃহৎ ডেটা সেন্টার অ্যাপ্লিকেশন, MDF ইনস্টলেশন, IDF ওয়্যারিং এলাকা, অপটিক্যাল ফাইবার ব্যাকবোন সংযোগ, ফাইবার ডিস্ট্রিবিউশন ইউনিট ম্যানেজমেন্ট এবং অন্যান্য উচ্চ-ঘনত্বের সমন্বিত ফাইবার পরিবেশের জন্য তৈরি করা হয়েছে।
এই 1U 19-ইঞ্চি MPO/MTP প্যাচ প্যানেল 4টি প্রি-কানেক্টেড ক্যাসেট মডিউল ধারণ করতে পারে, MPO ইন্টারফেসের জন্য সর্বোচ্চ 1152 কোর বা LC ইন্টারফেসের জন্য 96 কোর ধারণ ক্ষমতা সহ। প্রতিটি স্বাধীন প্রি-টার্মিনেটেড মডিউল বক্স সম্পূর্ণ প্যাচ প্যানেল অ্যাসেম্বলি সম্পন্ন করার জন্য অপটিক্যাল ফাইবার ডিস্ট্রিবিউশন ফ্রেমে স্থাপন করা হয়।
অ্যাপ্লিকেশন
- ভবনের মধ্যে অপটিক্যাল ফাইবার কমিউনিকেশন ডেন্স ওয়্যারিং সিস্টেম
- LAN ক্যাবলিংয়ের জন্য অপটিক্যাল অ্যাক্টিভ সরঞ্জামের মধ্যে অপটিক্যাল লিঙ্ক ইন্টারকানেকশন
- টেলিকমিউনিকেশন বেস স্টেশন
- শিল্প এলাকার ডেটা সেন্টার রুম
- বাণিজ্যিক ভবনের ডেটা সেন্টার রুম
- CATV সিস্টেম
- LAN নেটওয়ার্ক
- WAN নেটওয়ার্ক
- FTTX ডিপ্লয়মেন্ট
মূল বৈশিষ্ট্য
- ক্যাসেট মডিউল কেন্দ্রীভূত ব্যবস্থাপনার জন্য 19-ইঞ্চি র্যাক-মাউন্ট ক্যাবিনেটে ইনস্টল করা
- 1U উচ্চ-ঘনত্বের ডিজাইন যা 1152 ফাইবার (MPO) বা 96 ফাইবার (LC) ধারণ করতে পারে
- সামনের বা পিছনের প্যানেলে ইনপুট পোর্ট উপলব্ধ, সামনের প্যানেলে আউটপুট পোর্ট
- পুরুষ বা মহিলা MPO/MTP সংযোগকারীগুলি সুনির্দিষ্ট PIN এবং অ্যাডাপ্টার পজিশনিং সহ উপলব্ধ
- প্লাগ-ইন লকিং স্ট্রাকচার এবং স্পষ্ট লাইন সিকোয়েন্স সনাক্তকরণ সহ মডুলার ডিজাইন
- ইলেক্ট্রোস্ট্যাটিক কোটিং সারফেস সহ উচ্চ-মানের অ্যালুমিনিয়াম অ্যালয় উপাদান
- কম্প্যাক্ট, হালকা, প্রভাব-প্রতিরোধী, শিখা-প্রতিরোধী এবং ক্ষয়-প্রতিরোধী নির্মাণ
কনফিগারেশন স্কিম
মডেল A1 কনফিগারেশন
| LGX ক্যাসেট ধারণ ক্ষমতা | LGX | মোট ধারণ ক্ষমতা | সংযোগকারী প্রকার | আকার | অ্যাপ্লিকেশন |
|---|---|---|---|---|---|
| R: 72F MPO×4 পিস T: 24F MPO×12 পিস =288F |
4 | 1152F | MPO×16×4 | 1U | 1 A1 LGX ক্যাসেট 12 C3 LGX ক্যাসেটের সাথে সংযোগ করে |
মডেল A2 কনফিগারেশন
| LGX ক্যাসেট ধারণ ক্ষমতা | LGX | মোট ধারণ ক্ষমতা | সংযোগকারী প্রকার | আকার | অ্যাপ্লিকেশন |
|---|---|---|---|---|---|
| R: 72F MPO×4 পিস T: 48F MPO×6 পিস=288F |
4 | 1152F | MPO×10×4 | 1U | 1 A2 LGX ক্যাসেট 3 C1 LGX ক্যাসেটের সাথে সংযোগ করে |
মডেল B1 কনফিগারেশন
| LGX ক্যাসেট ধারণ ক্ষমতা | LGX | মোট ধারণ ক্ষমতা | সংযোগকারী প্রকার | আকার | অ্যাপ্লিকেশন |
|---|---|---|---|---|---|
| R: 72F MPO×1 পিস T: 16F MPO×3 পিস + 24F MPO×1 পিস=72F |
4 | 288F | MPO×5×4 | 1U | 400G ট্রান্সমিশন ডিভাইস এবং C3 LGX ক্যাসেটের সাথে সংযোগ করে |
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ফাইবার প্রকার | SM (G652, G655, G657); MM (OM1-OM5) |
| সংযোগকারী | পুরুষ/মহিলা MPO/MTP, LC |
| তারের ব্যাস | মিনি রাউন্ড: সর্বোচ্চ 4.5mm; রিবন: সর্বোচ্চ 3.0×5.0mm; 0.9/0.6 |
| সন্নিবেশ ক্ষতি | স্ট্যান্ডার্ড: ≤0.35/0.7dB; লো লস: ≤0.2/0.35dB; LC: ≤0.3dB |
| রিটার্ন লস | APC SM: 60dB; PC MM: 20dB; UPC SM: 40dB |
| পরীক্ষার তরঙ্গদৈর্ঘ্য | SM: 1310/1550nm; MM: 850/1300nm |
| মাত্রা | মডিউল বক্স: 93×100×39mm; মেশিন কেস: 482×200×44.2mm |
| উপাদান | অ্যালুমিনিয়াম |
প্যাকেজিং তথ্য
| ওজন | অভ্যন্তরীণ বাক্সের আকার | বাইরের বাক্সের মাত্রা | প্রতি কার্টনে ওজন |
|---|---|---|---|
| 1.5 কেজি | 500×280×80mm | 510×300×420mm | 11 কেজি |
কেন TAKFLY বেছে নেবেন?
পেশাদার উৎপাদন
- ফাইবার অপটিক পণ্যে 26+ বছরের উৎপাদন অভিজ্ঞতা
- 450+ অ্যাসেম্বলি কর্মী যাদের 3+ বছরের অভিজ্ঞতা
- 10+ R&D ইঞ্জিনিয়ার
- 16টি জার্মানি আমদানি করা ইনজেকশন মেশিন এবং উৎপাদন লাইন
- OTDR, 3D, VFL, IL&RL টেস্ট ইন্সট্রুমেন্ট সহ 30+ টেস্টিং মেশিন
- OEM ব্র্যান্ডিং উপলব্ধ
- বিশ্বব্যাপী প্রদর্শনীতে অংশগ্রহণ
গুণমান নিয়ন্ত্রণ
- কাঁচামাল আগত পরিদর্শন
- প্রতিটি উৎপাদন প্রক্রিয়ার পরে সম্পূর্ণ পরিদর্শন
- অর্ধ-উৎপাদন মানের পরীক্ষা
- প্যাকিংয়ের আগে সমাপ্ত পণ্যের পরিদর্শন
- প্রি-শিপিং স্পট চেক
ডেলিভারি
- নমুনা: 1-3 কার্যদিবস
- গণ উৎপাদন: 3-7 কার্যদিবস
- নমনীয় প্যাকেজিং বিকল্প উপলব্ধ
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: আমি আপনার ক্যাটালগ এবং মূল্য তালিকা কিভাবে পেতে পারি?
উত্তর 1: আমাদের ক্যাটালগ এবং মূল্য তালিকা পেতে অনুগ্রহ করে আপনার ইমেল বা যোগাযোগের তথ্য আমাদের ওয়েবসাইটের মাধ্যমে প্রদান করুন।
প্রশ্ন 2: আমি কি দাম নিয়ে আলোচনা করতে পারি?
উত্তর 2: হ্যাঁ, আমরা মিশ্র পণ্যের একাধিক কন্টেইনার লোডের জন্য ছাড় দিই।
প্রশ্ন 3: শিপিং চার্জ কত হবে?
উত্তর 3: শিপিং চার্জ চালানের আকার এবং পদ্ধতির উপর নির্ভর করে। আমরা অনুরোধে উদ্ধৃতি প্রদান করি।
প্রশ্ন 4: আমি কি আপনার কারখানা পরিদর্শন করতে পারি?
উত্তর 4: হ্যাঁ, আমাদের কারখানা শেনজেন, চীনে অবস্থিত। একটি অ্যাপয়েন্টমেন্ট নির্ধারণ করতে অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন 5: যদি পণ্যের গুণগত সমস্যা থাকে তবে কী হবে?
উত্তর 5: যদি গুণগত সমস্যা দেখা দেয়, অনুগ্রহ করে আমাদের QC বিভাগের বিশ্লেষণের জন্য এবং সমাধানের জন্য ছবি সরবরাহ করুন। আমরা আমাদের গুণমান প্রক্রিয়াগুলি ক্রমাগত উন্নত করি।
আপনি যদি আমাদের পণ্যগুলিতে আগ্রহী হন বা আপনার কোন প্রশ্ন থাকে, তবে যেকোনো সময় আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না!
