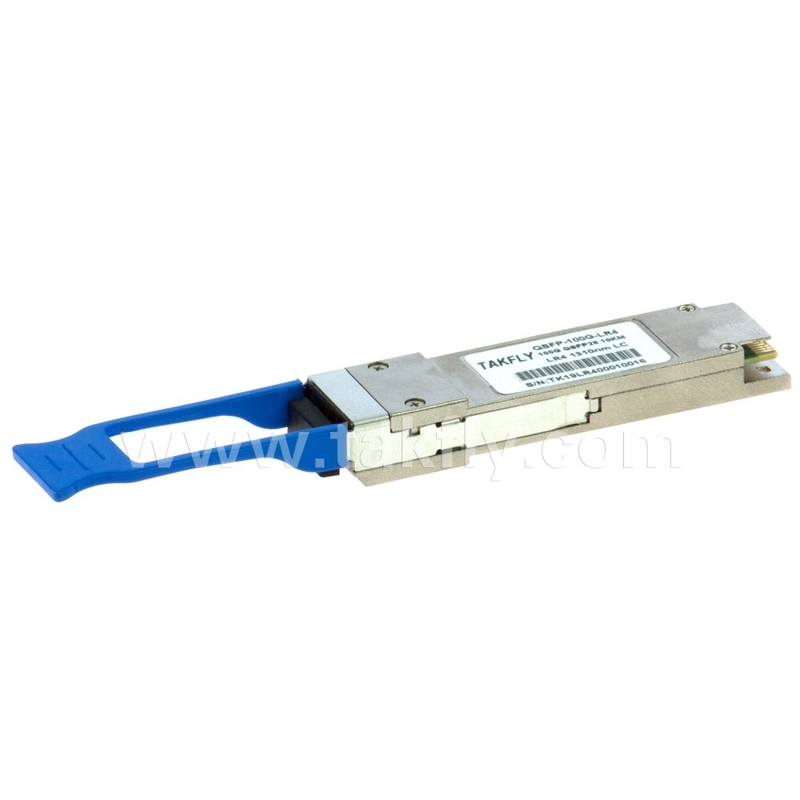

ক্লায়েন্ট-সাইড 100Gbps 10KM QSFP28 LR4 DDM ট্রান্সসিভার সহ উচ্চ ক্ষমতা ফাইবার দৈর্ঘ্য 1m টেলিকম সংযোগ
পণ্যের বিবরণ:
| Place of Origin: | Guangdong, SHENZHEN |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TKQS28-100G-LR4 |
প্রদান:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
বিস্তারিত তথ্য |
|||
| Ratio: | 50/50 | Center Wavelength: | 1450nm |
|---|---|---|---|
| Insertion Loss: | ≤0.3dB | Package Weight: | 10g |
| Package Type: | Bare Fiber, 900um Loose Tube, 2mm Cable | Wavelegth: | 1310nm |
| Axis Alignment: | Slow axis or Fast axis | Wavelength Range: | 1310nm, 1550nm |
| Application: | Optical Communication Systems | Splitter Ratio: | 98/2 |
| Storage Temperature: | -40~+85℃ | Port Number: | 1x2 |
| Fiber Length: | 1m | Fiber: | PM Corning 980nm fiber |
| Power Handling Capacity: | High Power | ||
| বিশেষভাবে তুলে ধরা: | 100Gbps QSFP28 LR4 ট্রান্সসিভার,DDM QSFP28 LR4 ট্রান্সসিভার,10KM QSFP28 LR4 ট্রান্সিভার |
||
পণ্যের বর্ণনা
বৈশিষ্ট্য
Øহট প্লাগেবল কিউএসএফপি 28 এমএসএ ফর্ম ফ্যাক্টর
Øঅনুগতআইইইই 802.3BA 100GBASE-LR4
Ø103.1 গিগাবাইট/এস সামগ্রিক বিট রেট সমর্থন করে
Øজি .652 এসএমএফের জন্য 10 কিলোমিটার অবধি পৌঁছনো
Øএকক +3.3V বিদ্যুৎ সরবরাহ
Øঅপারেটিং কেস তাপমাত্রা:0 ~ 70℃
Øট্রান্সমিটার: কুলড 4x25 গিগাবাইট/এস ল্যান ডাব্লুডিএম ইএমএল তোসা (1295.56, 1300.05, 1304.58, 1309.14nm)
Øরিসিভার: 4x25 গিগাবাইট/গুলিপিনরোজা
Ø4x28gবৈদ্যুতিক সিরিয়াল ইন্টারফেস (সিইআই -28 জি-ভিএসআর)
Øসর্বাধিক বিদ্যুৎ খরচ 4.0W
Øদ্বৈত এলসি অভ্যর্থনা
অ্যাপ্লিকেশন
Ø100 গিগাবেস-এলআর 4 ইথারনেট লিঙ্কগুলি
Øইনফিনিব্যান্ড কিউডিআর এবং ডিডিআর আন্তঃসংযোগ
Øক্লায়েন্ট-সাইড 100 গ্রাম টেলিকম সংযোগগুলি
বর্ণনা
এই পণ্যটি আইইইই পি 802.3 বিএ স্ট্যান্ডার্ডের 100 গিগাবেস-এলআর 4 এর সাথে সংযুক্ত অপটিকাল যোগাযোগ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা একটি 100 গিগাবাইট/এস ট্রান্সসিভার মডিউল। মডিউলটি 25 গিগাবাইট/এস বৈদ্যুতিক ডেটার 4 ইনপুট চ্যানেলগুলিকে ল্যান ডাব্লুডিএম অপটিক্যাল সিগন্যালের 4 টি চ্যানেলে রূপান্তর করে এবং তারপরে তাদের 100 জিবি/এস অপটিক্যাল সংক্রমণের জন্য একক চ্যানেলে মাল্টিপ্লেক্স করে। রিসিভারের দিকে বিপরীতভাবে, মডিউলটি ল্যান ডাব্লুডিএম অপটিক্যাল সিগন্যালের 4 টি চ্যানেলে একটি 100 গিগাবাইট/এস অপটিক্যাল ইনপুটকে ডি-মাল্টিপ্লেক্স করে এবং তারপরে তাদের বৈদ্যুতিক ডেটার 4 আউটপুট চ্যানেলে রূপান্তর করে।
4 ল্যান ডাব্লুডিএম চ্যানেলের কেন্দ্রীয় তরঙ্গদৈর্ঘ্য 1295.56, 1300.05, 1304.58 এবং 1309.14 এনএম আইইইই 802.3 বিএতে সংজ্ঞায়িত ল্যান ডাব্লুডিএম তরঙ্গদৈর্ঘ্য গ্রিডের সদস্য হিসাবে।দ্যউচ্চ পারফরম্যান্স কুলড ল্যান ডাব্লুডিএম ইএ-ডিএফবি ট্রান্সমিটার এবং উচ্চ সংবেদনশীলতা পিন রিসিভারগুলি 10 কিলোমিটার লিঙ্ক পর্যন্ত 100 গিগাবিট ইথারনেট অ্যাপ্লিকেশনগুলির জন্য উচ্চতর পারফরম্যান্স সরবরাহ করে এবং আইইইই 802.3 বিএ ক্লজ 88 100 জিবেস-এলআর 4 এর সাথে অপটিক্যাল ইন্টারফেসের সাথে অনুগত প্রয়োজনীয়তা।
পণ্যটি ফর্ম ফ্যাক্টর, অপটিক্যাল/বৈদ্যুতিক সংযোগ এবং ডিজিটাল ডায়াগনস্টিক ইন্টারফেসের সাথে ডিজাইন করা হয়েছে কিউএসএফপি+ মাল্টি-সোর্স চুক্তি (এমএসএ) অনুসারে। এটি তাপমাত্রা, আর্দ্রতা এবং ইএমআই হস্তক্ষেপ সহ কঠোরতম বাহ্যিক অপারেটিং শর্তগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে।
কার্যকরী বিবরণ
ট্রান্সসিভার মডিউলটি 25 জিবি/এস বৈদ্যুতিক ডেটার 4 টি চ্যানেল গ্রহণ করে, যা একটি 4-চ্যানেল ঘড়ি এবং ডেটা রিকভারি (সিডিআর) আইসি দ্বারা প্রক্রিয়াজাত করা হয় যা প্রতিটি বৈদ্যুতিক সংকেতের জিটারকে পুনরায় আকার দেয় এবং হ্রাস করে। পরবর্তীকালে, 4 ইএমএল লেজার ড্রাইভার আইসির প্রত্যেকটি বৈদ্যুতিক সংকেতের 4 টি চ্যানেলের একটিকে একটি অপটিক্যাল সিগন্যালে রূপান্তরিত করে যা ট্রান্সমিটার অপটিক্যাল সাব-অ্যাসেম্বলিতে (টিওএসএ) প্যাকেজযুক্ত 4 টি কুলড ইএমএল লেজারগুলির মধ্যে একটি থেকে সঞ্চারিত হয়। প্রতিটি লেজার আইইইই 802.3BA 100GBASE-LR4 প্রয়োজনীয়তাগুলিতে নির্দিষ্ট নির্দিষ্ট তরঙ্গদৈর্ঘ্যে অপটিক্যাল সিগন্যাল চালু করে। এই 4-লেনের অপটিক্যাল সিগন্যালগুলি 4-থেকে -1 অপটিকাল ডাব্লুডিএম এমএইচএক্স দ্বারা অপটিকভাবে একক ফাইবারে মাল্টিপ্লেক্স করা হবে। প্রতিটি চ্যানেলের অপটিক্যাল আউটপুট শক্তি একটি স্বয়ংক্রিয় শক্তি নিয়ন্ত্রণ (এপিসি) সার্কিট দ্বারা ধ্রুবক বজায় রাখা হয়। ট্রান্সমিটার আউটপুট টিএক্স_ডিস হার্ডওয়্যার সিগন্যাল এবং/অথবা 2-তারের সিরিয়াল ইন্টারফেস দ্বারা বন্ধ করা যেতে পারে।
রিসিভার 4-লেন ল্যান ডাব্লুডিএম অপটিক্যাল সিগন্যাল গ্রহণ করে। অপটিক্যাল সিগন্যালগুলি 1-থেকে -4 অপটিক্যাল ডেমাক্স দ্বারা ডি-মাল্টিপ্লেক্সড হয় এবং অপটিক্যাল সিগন্যালের ফলাফল 4 টি চ্যানেলগুলির প্রত্যেকটির 4 টি রিসিভারের মধ্যে একটিতে খাওয়ানো হয় যা রিসিভার অপটিক্যাল সাব-অ্যাসেম্বলিতে (রোসা) প্যাকেজযুক্ত। প্রতিটি রিসিভার অপটিক্যাল সিগন্যালকে বৈদ্যুতিক সংকেততে রূপান্তর করে। পুনর্জন্মযুক্ত বৈদ্যুতিক সংকেতগুলি 4-চ্যানেল সিডিআরের আরএক্স অংশ দ্বারা পুনরায় তৈরি এবং ডি-জিটারড এবং প্রশস্ত করা হয়। রেটিমেড 4-লেনের আউটপুট বৈদ্যুতিক সংকেতগুলি আইইইই সিএইউআই -4 ইন্টারফেসের প্রয়োজনীয়তার সাথে সম্মতিযুক্ত। এছাড়াও, প্রতিটি প্রাপ্ত অপটিক্যাল সিগন্যাল ডিওএম বিভাগ দ্বারা পর্যবেক্ষণ করা হয়। পর্যবেক্ষণ করা মানটি 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে রিপোর্ট করা হয়। যদি এক বা একাধিক প্রাপ্ত অপটিক্যাল সিগন্যাল প্রান্তিক স্তরের চেয়ে দুর্বল হয় তবে আরএক্স_লোস হার্ডওয়্যার অ্যালার্মটি ট্রিগার করা হবে।
এই পণ্যটি পাওয়ার জন্য একটি একক +3.3V বিদ্যুৎ সরবরাহ প্রয়োজন। উভয় পাওয়ার সাপ্লাই পিন ভিসিসিটিএক্স এবং ভিসিসিআরএক্স উভয়ই অভ্যন্তরীণভাবে সংযুক্ত এবং একই সাথে প্রয়োগ করা উচিত। এমএসএ স্পেসিফিকেশন অনুসারে মডিউলটি 7 টি কম গতির হার্ডওয়্যার কন্ট্রোল পিনগুলি সরবরাহ করে (2-তারের সিরিয়াল ইন্টারফেস সহ): মোডসেল, এসসিএল, এসডিএ, রিসেটএল, এলপিএমড, এমওডিপিআরএসএল এবং ইন্টেল।
মডিউল নির্বাচন (মোডসেল) একটি ইনপুট পিন। যখন হোস্টের দ্বারা কম ধরে রাখা হয়, এই পণ্যটি 2-তারের সিরিয়াল যোগাযোগ কমান্ডগুলিতে সাড়া দেয়। মোডসেল একটি একক 2-ওয়্যার ইন্টারফেস বাসে এই পণ্যটি ব্যবহারের অনুমতি দেয়-স্বতন্ত্র মোডসেল লাইনগুলি অবশ্যই ব্যবহার করা উচিত।
2-তারের সিরিয়াল বাস যোগাযোগ ইন্টারফেসের জন্য সিরিয়াল ক্লক (এসসিএল) এবং সিরিয়াল ডেটা (এসডিএ) প্রয়োজন এবং হোস্টকে কিউএসএফপি 28 মেমরি মানচিত্রে অ্যাক্সেস করতে সক্ষম করে।
রিসেটল পিনটি একটি সম্পূর্ণ রিসেট সক্ষম করে, সেটিংসগুলি তাদের ডিফল্ট অবস্থায় ফিরিয়ে দেয়, যখন রিসেটল পিনে নিম্ন স্তরের ন্যূনতম নাড়ির দৈর্ঘ্যের চেয়ে বেশি সময় ধরে রাখা হয়। কোনও রিসেট কার্যকর করার সময় হোস্টটি রিসেট বিঘ্নিত হওয়ার সমাপ্তি নির্দেশ না করা পর্যন্ত সমস্ত স্ট্যাটাস বিটগুলি উপেক্ষা করবে। পণ্যটি মেমরির মানচিত্রে অবহেলিত ডেটা_নোট_আরডি বিট সহ একটি আইএনটিএল (বিঘ্নিত) সংকেত পোস্ট করে এটি নির্দেশ করে। নোট করুন যে পাওয়ার আপে (হট সন্নিবেশ সহ) মডিউলটি রিসেটের প্রয়োজন ছাড়াই রিসেট বিঘ্নিতের এই সমাপ্তিটি পোস্ট করা উচিত।
লো পাওয়ার মোড (এলপিএমড) পিনটি হোস্টগুলিকে উচ্চতর পাওয়ার মডিউলগুলি শীতল করতে সক্ষম নয় এমন হোস্টগুলি সুরক্ষার জন্য পণ্যটির সর্বাধিক বিদ্যুৎ খরচ সেট করতে ব্যবহৃত হয়, এই জাতীয় মডিউলগুলি হওয়া উচিত দুর্ঘটনাক্রমে serted োকানো।
মডিউল প্রেজেন্ট (এমওডিপিআরএসএল) হোস্ট বোর্ডের জন্য একটি সিগন্যাল স্থানীয় যা কোনও পণ্যের অভাবে সাধারণত হোস্ট ভিসিসিতে টানা হয়। যখন পণ্যটি সংযোগকারীটিতে serted োকানো হয়, তখন এটি হোস্ট বোর্ডের কোনও প্রতিরোধকের মাধ্যমে স্থলভাগের পথটি সম্পূর্ণ করে এবং সংকেতটি জোর দেয়। Modprsl তারপরে Modprsl একটি "নিম্ন" অবস্থায় সেট করে এর বর্তমানকে নির্দেশ করে।
বিঘ্নিত (আইএনটিএল) একটি আউটপুট পিন। "লো" একটি সম্ভাব্য অপারেশনাল ত্রুটি বা হোস্ট সিস্টেমের জন্য সমালোচনামূলক একটি স্থিতি নির্দেশ করে। হোস্ট 2-তারের সিরিয়াল ইন্টারফেস ব্যবহার করে বাধাটির উত্স সনাক্ত করে। ইন্টল পিনটি একটি উন্মুক্ত সংগ্রাহক আউটপুট এবং হোস্ট বোর্ডের হোস্ট ভিসিসি ভোল্টেজে টানতে হবে।
ট্রান্সসিভার ব্লক ডায়াগ্রাম
চিত্র 1। ট্রান্সসিভার ব্লকচিত্র
পিন অ্যাসাইনমেন্ট এবং বিবরণ
চিত্র 2। এমএসএ অনুগত সংযোগকারী
পিন সংজ্ঞা
|
পিন |
যুক্তি |
প্রতীক |
নাম/বিবরণ |
নোট এস |
|
1 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
2 |
সিএমএল-আই |
Tx2n |
ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট |
|
|
3 |
সিএমএল-আই |
Tx2p |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
4 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
5 |
সিএমএল-আই |
Tx4n |
ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট |
|
|
6 |
সিএমএল-আই |
Tx4p |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
7 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
8 |
Lvtll-i |
মোডসেল |
মডিউল নির্বাচন করুন |
|
|
9 |
Lvtll-i |
পুনরায় সেট করুন |
মডিউল রিসেট |
|
|
10 |
|
ভিসিসিআরএক্স |
+3.3V পাওয়ার সাপ্লাই রিসিভার |
2 |
|
11 |
Lvcmos-i/o |
এসসিএল |
2-তার সিরিয়াল ইন্টারফেস ঘড়ি |
|
|
12 |
Lvcmos-i/o |
এসডিএ |
2-তার সিরিয়াল ইন্টারফেস ডেটা |
|
|
13 |
|
জিএনডি |
গ্রাউন্ড |
|
|
14 |
সিএমএল-ও |
আরএক্স 3 পি |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
15 |
সিএমএল-ও |
আরএক্স 3 এন |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
|
|
16 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
17 |
সিএমএল-ও |
আরএক্স 1 পি |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
18 |
সিএমএল-ও |
আরএক্স 1 এন |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
|
|
19 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
20 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
21 |
সিএমএল-ও |
আরএক্স 2 এন |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
|
|
22 |
সিএমএল-ও |
আরএক্স 2 পি |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
23 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
24 |
সিএমএল-ও |
আরএক্স 4 এন |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
1 |
|
25 |
সিএমএল-ও |
আরএক্স 4 পি |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
26 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
27 |
এলভিটিটিএল-ও |
Modprsl |
মডিউল উপস্থিত |
|
|
28 |
এলভিটিটিএল-ও |
Intl |
বাধা |
|
|
29 |
|
ভিসিসিটিএক্স |
+3.3 ভি পাওয়ার সাপ্লাই ট্রান্সমিটার |
2 |
|
30 |
|
ভিসিসি 1 |
+3.3 ভি বিদ্যুৎ সরবরাহ |
2 |
|
31 |
এলভিটিটিএল-আই |
Lpmode |
কম পাওয়ার মোড |
|
|
32 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
33 |
সিএমএল-আই |
Tx3p |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইনপুট |
|
|
34 |
সিএমএল-আই |
Tx3n |
ট্রান্সমিটার ইনভার্টেড ডেটা আউটপুট |
|
|
35 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
36 |
সিএমএল-আই |
Tx1p |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইনপুট |
|
|
37 |
সিএমএল-আই |
Tx1n |
ট্রান্সমিটার ইনভার্টেড ডেটা আউটপুট |
|
|
38 |
|
জিএনডি |
গ্রাউন্ড |
1 |
দ্রষ্টব্য:
1। জিএনডি হ'ল কিউএসএফপি 28 মডিউলটির জন্য সাধারণ সিগন্যাল এবং সরবরাহ (পাওয়ার) এর প্রতীক। সমস্ত মডিউলটির মধ্যে সাধারণ এবং সমস্ত মডিউল ভোল্টেজগুলি অন্যথায় উল্লেখ না করা হলে এই সম্ভাবনার সাথে উল্লেখ করা হয়। এগুলি সরাসরি হোস্ট বোর্ড সিগন্যাল কমন গ্রাউন্ড প্লেনের সাথে সংযুক্ত করুন।
2।ভিসিসিআরএক্স, ভিসিসি 1 এবং ভিসিসিটিএক্স হ'ল প্রাপ্তি এবং সংক্রমণ শক্তি সরবরাহকারী এবং একই সাথে প্রয়োগ করা হবে। প্রস্তাবিত হোস্ট বোর্ড পাওয়ার সাপ্লাই ফিল্টারিং নীচে চিত্র 3 এ দেখানো হয়েছে। ভিসিসি আরএক্স, ভিসিসি 1 এবং ভিসিসি টিএক্স কোনও সংমিশ্রণে মডিউলটির মধ্যে অভ্যন্তরীণভাবে সংযুক্ত থাকতে পারে। সংযোজক পিনগুলি প্রতিটি সর্বোচ্চ স্রোতের জন্য রেট দেওয়া হয় 1000ma।
প্রস্তাবিত বিদ্যুৎ সরবরাহ ফিল্টার
চিত্র 3। প্রস্তাবিত বিদ্যুৎ সরবরাহফিল্টআর
পরম সর্বোচ্চ রেটিং
এটি লক্ষ করতে হবে যে কোনও স্বতন্ত্র পরম সর্বাধিক রেটিংয়ের অতিরিক্ত অপারেশন এই মডিউলটির স্থায়ী ক্ষতি হতে পারে।
|
প্যারামিটার |
প্রতীক |
মিনিট |
সর্বোচ্চ |
ইউনিট |
নোট |
|
স্টোরেজ তাপমাত্রা |
টিএস |
-40 |
85 |
ডিগ্রি |
|
|
অপারেটিং কেস তাপমাত্রা |
টিঅপ |
0 |
70 |
ডিগ্রি |
|
|
বিদ্যুৎ সরবরাহ ভোল্টেজ |
Vসিসি |
-0.5 |
3.6 |
V |
|
|
আপেক্ষিক আর্দ্রতা (অ-শর্ত) |
আরএইচ |
0 |
85 |
% |
|
|
ক্ষতির প্রান্তিক, প্রতিটি লেন |
থডি |
5.5 |
|
ডিবিএম |
|
প্রস্তাবিত অপারেটিং শর্ত এবং বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা
|
প্যারামিটার |
প্রতীক |
মিনিট |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং কেস তাপমাত্রা |
টিঅপ |
0 |
|
70 |
ডিগ্রি |
|
বিদ্যুৎ সরবরাহ ভোল্টেজ |
Vসিসি |
3.135 |
3.3 |
3.465 |
V |
|
ডেটা রেট, প্রতিটি লেন |
|
|
25.78125 |
|
জিবি/এস |
|
ইনপুট ভোল্টেজ উচ্চ নিয়ন্ত্রণ |
|
2 |
|
ভিসিসি |
V |
|
ইনপুট ভোল্টেজ কম নিয়ন্ত্রণ করুন |
|
0 |
|
0.8 |
V |
|
জি .652 এর সাথে লিঙ্কের দূরত্ব |
ডি |
0.002 |
|
10 |
কিমি |
দ্রষ্টব্য:
1. প্রকৃত ফাইবার ক্ষতি/কিমি উপর নির্ভরশীল (লিঙ্কের দূরত্ব নির্দিষ্ট করা হয় ফাইবার সন্নিবেশ ক্ষতির জন্য 0.4 ডিবি/কিমি))
বৈদ্যুতিক বৈশিষ্ট্য
নিম্নলিখিত বৈদ্যুতিক বৈশিষ্ট্যগুলি প্রস্তাবিত অপারেটিং পরিবেশের উপর সংজ্ঞায়িত করা হয় যদি না অন্যথায় নির্দিষ্ট না করা হয়।
|
প্যারামিটার |
প্রতীক |
মিনিট |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
নোট |
||
|
বিদ্যুৎ খরচ |
|
|
|
4.0 |
ডাব্লু |
|
||
|
সরবরাহ বর্তমান |
আইসিসি |
|
|
1.21 |
ক |
|
||
|
ট্রান্সসিভার পাওয়ার-অনসূচনা সময় |
|
|
|
2000 |
এমএস |
1 |
||
|
ট্রান্সমিটার (প্রতিটি লেন) |
||||||||
|
একক-সমাপ্ত ইনপুট ভোল্টেজ সহনশীলতা (নোট 2) |
|
-0.3 |
|
4.0 |
V |
টিপি 1 সিগন্যাল কমনকে উল্লেখ করা হয়েছে |
||
|
এসি সাধারণ মোড ইনপুট ভোল্টেজ সহনশীলতা |
|
15 |
|
|
এমভি |
আরএমএস |
||
|
ডিফারেনশিয়াল ইনপুট ভোল্টেজদোল থ্রেশহোল্ড |
|
50 |
|
|
এমভিপিপি |
লোসা থ্রেশহোল্ড |
||
|
ডিফারেনশিয়াল সুইং |
ইনপুট |
ভোল্টেজ |
ভিন, পিপি |
190 |
|
700 |
এমভিপিপি |
|
|
ডিফারেনশিয়াল ইনপুট প্রতিবন্ধকতা |
জিন |
90 |
100 |
110 |
ওহম |
|
||
|
রিসিভার (প্রতিটি লেন) |
||||||||
|
একক-সমাপ্ত ভোল্টেজ |
|
আউটপুট |
|
-0.3 |
|
4.0 |
V |
সংকেত উল্লেখ করা সাধারণ |
|
এসি সাধারণ মোড আউটপুট ভোল্টেজ |
|
|
|
7.5 |
এমভি |
আরএমএস |
||
|
ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং |
ভুট, পিপি |
300 |
|
850 |
এমভিপিপি |
|
||
|
ডিফারেনশিয়াল প্রতিবন্ধকতা |
|
আউটপুট |
জাউট |
90 |
100 |
110 |
ওহম |
|
দ্রষ্টব্য:
1।পাওয়ার-অন ইনিশিয়ালাইজেশন সময়টি যখন পাওয়ার সাপ্লাই ভোল্টেজগুলি পৌঁছায় এবং এর উপরে থাকেমডিউলটি পুরোপুরি কার্যকরী হওয়ার সময় ন্যূনতম প্রস্তাবিত অপারেটিং সরবরাহ ভোল্টেজ।
2।একক সমাপ্ত ইনপুট ভোল্টেজ সহনশীলতা তাত্ক্ষণিক ইনপুটটির অনুমোদিত পরিসীমা সংকেত।
অপটিক্যাল বৈশিষ্ট্য
|
QSFP28 100GBASE-LR4 |
|
||||||||||
|
প্যারামিটার |
প্রতীক |
মিনিট |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
নোট |
|
||||
|
লেন তরঙ্গদৈর্ঘ্য |
L0 |
1294.53 |
1295.56 |
1296.59 |
এনএম |
|
|
||||
|
|
এল 1 |
1299.02 |
1300.05 |
1301.09 |
এনএম |
|
|
||||
|
|
এল 2 |
1303.54 |
1304.58 |
1305.63 |
এনএম |
|
|
||||
|
|
এল 3 |
1308.09 |
1309.14 |
1310.19 |
এনএম |
|
|
||||
|
ট্রান্সমিটার |
|
||||||||||
|
সাইড মোড দমন অনুপাত |
এসএমএসআর |
30 |
|
|
ডিবি |
|
|
||||
|
মোট গড় লঞ্চ শক্তি |
পিটি |
|
|
10.5 |
ডিবিএম |
|
|
||||
|
গড় লঞ্চ শক্তি, প্রতিটি লেন |
পিঅ্যাভিজি |
-4.3 |
|
4.5 |
ডিবিএম |
|
|
||||
|
ওম, প্রতিটি লেন |
পিওএমএ |
-1.3 |
|
4.5 |
ডিবিএম |
1 |
|
||||
|
পার্থক্য মধ্যে লঞ্চ শক্তিকারও মধ্যেদুইলেন (ওএমএ) |
পিটিএক্স, ডিফ |
|
|
5 |
ডিবি |
|
|
||||
|
লঞ্চশক্তিওএমএ বিয়োগ ট্রান্সমিটারে এবং বিচ্ছুরণ |
|
-2.3 |
|
|
ডিবিএম |
|
|
||||
|
পেনাল্টি (টিডিপি), প্রতিটি লেন |
|
|
|
|
|
|
|||||
|
টিডিপি, প্রতিটি লেন |
টিডিপি |
|
|
2.2 |
ডিবি |
|
|||||
|
বিলুপ্তির অনুপাত |
এর |
4 |
|
|
ডিবি |
|
|||||
|
রিন20ওএমএ |
রিন |
|
|
-130 |
ডিবি/হার্জেড |
|
|||||
|
অপটিকাল রিটার্ন ক্ষতি সহনশীলতা |
টোল |
|
|
20 |
ডিবি |
|
|||||
|
ট্রান্সমিটার প্রতিবিম্ব |
Rটি |
|
|
-12 |
ডিবি |
|
|||||
|
চোখের মুখোশ {x1,এক্স 2, এক্স 3,Y1, y2, y3} |
|
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|
2 |
|||||||
|
গড় লঞ্চ শক্তি বন্ধ ট্রান্সমিটার, প্রতিটি লেন |
পফ |
|
|
-30 |
ডিবিএম |
|
|||||
|
রিসিভার |
|||||||||||
|
ক্ষতির প্রান্তিক, প্রতিটি লেন |
থডি |
5.5 |
|
|
ডিবিএম |
3 |
|||||
|
মোট গড় পাওয়ার পাওয়ার |
|
|
|
10.5 |
ডিবিএম |
|
|||||
|
গড় গ্রহণ শক্তি, প্রতিটি লেন |
|
-10.6 |
|
4.5 |
ডিবিএম |
|
|||||
|
গ্রহণ শক্তি (ওমা), প্রতিটি লেন |
|
|
|
4.5 |
ডিবিএম |
|
|||||
|
রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন |
সেন |
|
|
-8.6 |
ডিবিএম |
|
|||||
|
চাপ রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন |
|
|
|
-6.8 |
ডিবিএম |
4 |
|||||
|
রিসিভার প্রতিচ্ছবি |
RR |
|
|
-26 |
ডিবি |
|
|||||
|
পার্থক্য মধ্যে গ্রহণ শক্তি যে কোনও দুটি লেনের মধ্যে (ওএমএ) |
PRX, ডিফ |
|
|
5.5 |
ডিবি |
|
|||||
|
লস জোর |
লোসা |
|
-18 |
|
ডিবিএম |
|
|||||
|
লস ডেসার্ট |
লসড |
|
-15 |
|
ডিবিএম |
|
|||||
|
লস হিস্টেরেসিস |
লোশ |
0.5 |
|
|
ডিবি |
|
|||||
|
রিসিভার বৈদ্যুতিক 3 ডিবি আপার কাট অফ ফ্রিকোয়েন্সি, প্রতিটি লেন |
এফসি |
|
|
31 |
Ghz |
|
|||||
|
স্ট্রেস রিসিভার সংবেদনশীলতা পরীক্ষার শর্তাদি (নোট 5) |
|||||||||||
|
উল্লম্বচোখ বন্ধজরিমানা,প্রতিটি লেন |
|
|
1.8 |
|
ডিবি |
|
|||||
|
স্ট্রেসড আই জে 2 জিটার, প্রতিটি লেন |
|
|
0.3 |
|
ইউআই |
|
|||||
|
স্ট্রেসড আই জে 9 জিটার, প্রতিটি লেন |
|
|
0.47 |
|
ইউআই |
|
|||||
1।এমনকি যদি টিডিপি <1 ডিবি হয় তবে ওএমএ মিনকে এখানে বর্ণিত ন্যূনতম মান ছাড়িয়ে যেতে হবে।
2।নীচে চিত্র 4 দেখুন।
3।রিসিভার কোনও ক্ষতি ছাড়াই সহ্য করতে সক্ষম হবে, একটি মোডুলেটেড অপটিক্যাল ইনপুট সিগন্যালের অবিচ্ছিন্ন এক্সপোজার
একটি লেনে এই পাওয়ার স্তর থাকা। রিসিভারকে এই ইনপুট পাওয়ারে সঠিকভাবে পরিচালনা করতে হবে না।
4।বার = এর জন্য রিসিভার ইনপুটটিতে কনফরম্যান্স টেস্ট সিগন্যালের সাথে পরিমাপ করা হয়েছে 1x10-12।
5।উল্লম্ব চোখ বন্ধের জরিমানা এবং স্ট্রেসড আই জিটার হ'ল স্ট্রেসড রিসিভার সংবেদনশীলতা পরিমাপের জন্য পরীক্ষার শর্ত। তারা এর বৈশিষ্ট্য নয় রিসিভার
ডিজিটাল ডায়াগনস্টিক ফাংশন
নিম্নলিখিত ডিজিটাল ডায়াগনস্টিক বৈশিষ্ট্যগুলি অন্যথায় নির্দিষ্ট না করা পর্যন্ত সাধারণ অপারেটিং শর্তগুলির উপর সংজ্ঞায়িত করা হয়।
|
প্যারামিটার |
প্রতীক |
মিনিট |
সর্বোচ্চ |
ইউনিট |
নোট |
|
তাপমাত্রা মনিটরপরম ত্রুটি |
Dmi_temp |
-3 |
+3 |
ডিগ্রি |
অপারেটিং তাপমাত্রা পরিসীমা ওভার |
|
সরবরাহ ভোল্টেজ মনিটর পরম ত্রুটি |
ডিএমআই _ভিসিসি |
-0.1 |
0.1 |
V |
ওভার সম্পূর্ণ অপারেটিং পরিসীমা |
|
চ্যানেল আরএক্স শক্তিপরম নিরীক্ষণ ত্রুটি |
Dmi_rx_ch |
-2 |
2 |
ডিবি |
1 |
|
চ্যানেল পক্ষপাত কারেন্ট মনিটর |
Dmi_ibias_ch |
-10% |
10% |
মা |
|
|
চ্যানেল টিএক্স শক্তি পরম ত্রুটি নিরীক্ষণ |
Dmi_tx_ch |
-2 |
2 |
ডিবি |
1 |
কারণ থেকে পরিমাপ নির্ভুলতা এর ভিন্ন একক মোড তন্তু, সেখানে পারে বি an অতিরিক্ত +/- 1 ডিবি ওঠানামা, বা একটি +/- 3 ডিবি মোট নির্ভুলতা।
যান্ত্রিক মাত্রা
চিত্র4। যান্ত্রিক আউটলিনই
ESD
এই ট্রান্সসিভারটি উচ্চ গতির ডেটা পিনের জন্য ইএসডি থ্রেশহোল্ড 1 কেভি এবং অন্যান্য সমস্ত বৈদ্যুতিক ইনপুট পিনগুলির জন্য 2 কেভি হিসাবে নির্দিষ্ট করা হয়েছে, প্রতি মিল-এসটিডি -883, পদ্ধতি 3015.4 /জেসিড 22-এ 114-এ (এইচবিএম) প্রতি পরীক্ষিত। তবে এই মডিউলটি পরিচালনার সময় সাধারণ ইএসডি সতর্কতাগুলি এখনও প্রয়োজন। এই ট্রান্সসিভারটি ইএসডি প্রতিরক্ষামূলক প্যাকেজিংয়ে প্রেরণ করা হয়। এটি প্যাকেজিং থেকে সরানো উচিত এবং কেবল একটি ইএসডি সুরক্ষিতভাবে পরিচালনা করা উচিত পরিবেশ।
লেজার সুরক্ষা
এটি EN 60825-1: 2014 অনুসারে একটি ক্লাস 1 লেজার পণ্য। এই পণ্যটি 21 সিএফআর 1040.10 এবং 1040.11 এর সাথে সম্মতি জানায় লেজার নোটিশ নং 50, তারিখের (জুন 24, 2007) অনুসারে বিচ্যুতি ব্যতীত।
সতর্কতা: এখানে বর্ণিত ব্যতীত অন্য পদ্ধতিগুলির নিয়ন্ত্রণ বা সামঞ্জস্য বা কার্য সম্পাদন ব্যবহারের ফলে বিপজ্জনক বিকিরণ এক্সপোজার হতে পারে।
নিয়ন্ত্রক সম্মতি
|
বৈশিষ্ট্য |
রেফারেন্স |
পারফরম্যান্স |
|
ইলেক্ট্রোস্ট্যাটিক স্রাব(ESD) |
আইইসি/এন 61000-4-2 |
মানগুলির সাথে সামঞ্জস্যপূর্ণ |
|
বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ (ইএমআই) |
এফসিসি পার্ট 15 ক্লাস বি এন 55022 ক্লাস বি (সিআইএসপিআর 22 এ) |
মানগুলির সাথে সামঞ্জস্যপূর্ণ |
|
লেজার চোখের সুরক্ষা |
এফডিএ 21 সিএফআর 1040.10, 1040.11 আইইসি/এন 60825-1, 2 |
ক্লাস 1 লেজার পণ্য |
|
উপাদান স্বীকৃতি |
আইইসি/এন 60950, উল |
মানগুলির সাথে সামঞ্জস্যপূর্ণ |
|
রোহস |
2002/95/ইসি |
মানগুলির সাথে সামঞ্জস্যপূর্ণ |
|
ইএমসি |
EN61000-3 |
মানগুলির সাথে সামঞ্জস্যপূর্ণ |
