পণ্যের বর্ণনা

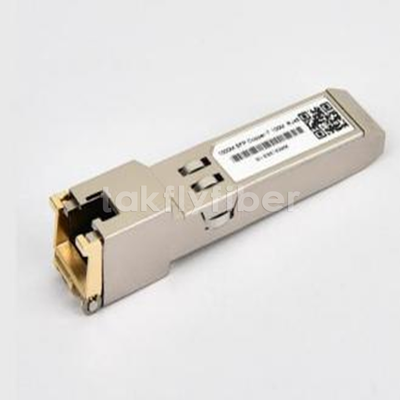

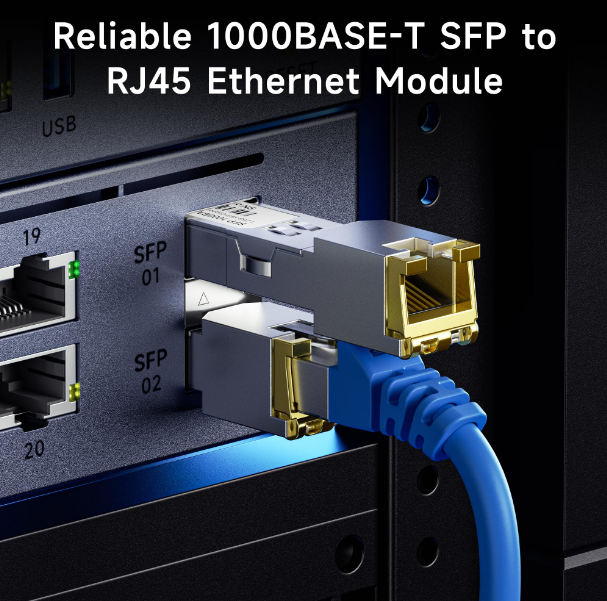

RJ45 Gigabit SFP মডিউল – 1000BASE-T, 1.25Gbps, 100m ওভার Cat 6, কম EMI
পণ্য ওভারভিউ
TK-G1-RJ45 হল একটি হট-প্লাগেবল কপার SFP ট্রান্সসিভার যা গিগাবিট ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি IEEE 802.3-2002 এবং IEEE 802.3ab (1000BASE-T) মানগুলির সাথে সামঞ্জস্যপূর্ণ। মডিউলটি সর্বোচ্চ 100 মিটার নাগালের সাথে ক্যাটাগরি 5 আনশিল্ডেড টুইস্টেড-পেয়ার তারের উপরে 1000Mbps ডেটা হারে কাজ করে।
সিগন্যাল ট্রান্সমিশন ফুল-ডুপ্লেক্স লিঙ্কগুলির জন্য চারটি তারের জোড়ায় (প্রতি জোড়া 250 Mbps) 5-স্তরের পালস অ্যামপ্লিটিউড মডুলেশন (PAM) ব্যবহার করে। মডিউলটিতে SFP MSA প্রতি সিরিয়াল আইডি কার্যকারিতা রয়েছে, A0h ঠিকানায় 2-তারের সিরিয়াল বাসের মাধ্যমে অ্যাক্সেসযোগ্য। ফিজিক্যাল লেয়ার আইসি অ্যাড্রেস এসিএইচেও অ্যাক্সেস করা যেতে পারে।
মূল বৈশিষ্ট্য
- ডাটা রেট 1.25Gb/s দ্বিমুখী পর্যন্ত
- SFP MSA অনুগত, হট-প্লাগেবল
- TX নিষ্ক্রিয় এবং RX LOS (বা LOS নেই)
- কম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের জন্য সম্পূর্ণ ধাতু হাউজিং
- সাধারণ শক্তি খরচ: 1.05 ওয়াট
- কমপ্যাক্ট RJ-45 সংযোগকারী
- 2-তারের সিরিয়াল বাস ফিজিক্যাল আইসি অ্যাক্সেস
- SERDES ইন্টারফেসের সাথে হোস্ট সিস্টেমে 1000BASE-T সমর্থন করে
- অপারেটিং কেস তাপমাত্রা: 0℃ থেকে +70℃ (বাণিজ্যিক) বা -20℃ থেকে +85℃ (বর্ধিত)
অ্যাপ্লিকেশন
- ক্যাট 5 তারের উপর 1.25 গিগাবিট ইথারনেট ট্রান্সমিশন
পিন অ্যাসাইনমেন্ট এবং ফাংশন
| পিন | নাম | ফাংশন | সেক | নোট |
|---|---|---|---|---|
| 1 | ভিইটি | ট্রান্সমিটার গ্রাউন্ড | 1 | VeeT এবং VeeR অভ্যন্তরীণভাবে সংযুক্ত। |
| 2 | TX_FAULT | ট্রান্সমিটার ফল্ট | 3 | বাস্তবায়িত হয়নি; VeeT এর সাথে আবদ্ধ। |
| 3 | TX_DISABLE | ট্রান্সমিটার নিষ্ক্রিয় | 3 | TX অক্ষম বিবরণ দেখুন। |
| 4 | MOD DEF (2) | মডিউল সংজ্ঞা 2 | 3 | সিরিয়াল আইডি বাসের জন্য ডেটা লাইন। |
| 5 | MOD DEF (1) | মডিউল সংজ্ঞা 1 | 3 | সিরিয়াল আইডি বাসের জন্য ঘড়ি লাইন। |
| 6 | MOD DEF (0) | মডিউল সংজ্ঞা 0 | 3 | SFP-তে Vee-এর সাথে বাঁধা। |
| 7 | রেট সিলেক্ট করুন | ব্যবহার করা হয়নি | 3 | বাস্তবায়িত হয়নি; Vee এ 33k পুলডাউন। |
| 8 | LOS | সংকেত ক্ষতি | 3 | LOS বিকল্প দেখুন। |
| 9 | ভিআর | রিসিভার গ্রাউন্ড | 1 | SFP-এর ভিতরে VeeT-এর সাথে সংযুক্ত। |
| 10 | ভিআর | রিসিভার গ্রাউন্ড | 1 | উপরের হিসাবে একই. |
| 11 | ভিআর | রিসিভার গ্রাউন্ড | 1 | উপরের হিসাবে একই. |
| 12 | আরডি- | উল্টানো RX ডেটা | 3 | AC যুগল, 100Ω ডিফারেনশিয়াল। |
| 13 | RD+ | অ-উল্টানো RX ডেটা | 3 | AC যুগল, 100Ω ডিফারেনশিয়াল। |
| 14 | ভিআর | রিসিভার গ্রাউন্ড | 1 | VeeT এর সাথে সংযুক্ত। |
| 15 | ভিসিসিআর | রিসিভার পাওয়ার | 2 | VccT এর সাথে সংযুক্ত। |
| 16 | ভিসিসিটি | ট্রান্সমিটার পাওয়ার | 2 | VccR এর সাথে সংযুক্ত। |
| 17 | ভিইটি | ট্রান্সমিটার গ্রাউন্ড | 1 | কমন গ্রাউন্ড। |
| 18 | TD+ | অ-উল্টানো TX ডেটা | 3 | AC যুগল, 100Ω ডিফারেনশিয়াল ইনপুট। |
| 19 | টিডি- | উল্টানো TX ডেটা | 3 | AC যুগল, 100Ω ডিফারেনশিয়াল ইনপুট। |
| 20 | ভিইটি | ট্রান্সমিটার গ্রাউন্ড | 1 | কমন গ্রাউন্ড। |
পিন ফাংশন উপর নোট
- প্লাগ অনুক্রম:হট-প্লাগিংয়ের সময় এনগেজমেন্ট অর্ডার পিন করুন।
- TX_FAULT:স্থায়ীভাবে কম (সমর্থিত নয়)।
- TX_DISABLE:অভ্যন্তরীণ 4.7kΩ পুল-আপ। কম (0-0.8V) → ট্রান্সসিভার চালু; উচ্চ (2.0-3.465V) বা খোলা → রিসেট।
- Mod-Def 0/1/2:হোস্ট 4.7k-10kΩ দিয়ে Vcc পর্যন্ত টেনে নেয়। Mod-Def 0 = মডিউল উপস্থিত (গ্রাউন্ডেড)। Mod-Def 1 = ঘড়ি, Mod-Def 2 = ডেটা।
- RX_LOS:LVTTL আউটপুট। নিষ্ক্রিয় করা যেতে পারে (অর্ডার বিকল্প)। অব্যবহৃত হলে, 100Ω মাধ্যমে মাটিতে বাঁধা।
- RD ± / TD±:AC সংযুক্ত 100Ω ডিফারেনশিয়াল লাইন। হোস্ট SERDES অবশ্যই 100Ω দিয়ে RD± শেষ করতে হবে; TD± এর অভ্যন্তরীণ 100Ω সমাপ্তি আছে।
পাওয়ার সাপ্লাই (+3.3V)
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | অবস্থা |
|---|---|---|---|---|---|---|
| সরবরাহ বর্তমান | হয় | 320 | 375 | এমএ | সম্পূর্ণ Vcc এবং তাপমাত্রার উপরে 1.2W সর্বোচ্চ | |
| ইনপুট ভোল্টেজ | ভিসিসি | 3.13 | 3.3 | 3.47 | ভি | জিএনডি-তে উল্লেখ করা হয়েছে |
| সর্বোচ্চ ভোল্টেজ | Vmax | 4 | ভি | অ-ধ্বংসাত্মক |
কম গতির ইন্টারফেস (LVTTL)
| প্যারামিটার | প্রতীক | মিন | সর্বোচ্চ | ইউনিট | অবস্থা |
|---|---|---|---|---|---|
| SFP আউটপুট কম | ভোল | 0 | 0.5 | ভি | হোস্ট_ভিসিসিতে 4.7k-10k পুল-আপ |
| SFP আউটপুট উচ্চ | VOH | host_Vcc-0.5 | host_Vcc+0.3 | ভি | একই টান আপ |
| SFP ইনপুট কম | ভিআইএল | 0 | 0.8 | ভি | Vcc পর্যন্ত 4.7k-10k পুল-আপ |
| SFP ইনপুট উচ্চ | VIH | 2 | Vcc+0.3 | ভি | একই টান আপ |
উচ্চ গতির বৈদ্যুতিক বৈশিষ্ট্য (SFP সাইড)
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট |
|---|---|---|---|---|---|---|
| লাইন ফ্রিকোয়েন্সি | fL | 125 | MHz | 5-স্তরের এনকোডিং, IEEE 802.3 | ||
| TX আউটপুট প্রতিবন্ধকতা (পার্থক্য) | Zout, TX | 100 | Ω | 1-125 MHz | ||
| RX ইনপুট প্রতিবন্ধকতা (পার্থক্য) | জিন, আরএক্স | 100 | Ω | 1-125 MHz |
উচ্চ গতির ইন্টারফেস (হোস্ট সাইড)
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট |
|---|---|---|---|---|---|---|
| একক-শেষ TX ইনপুট সুইং | ভিন্সউইং | 250 | 1200 | mV | ||
| একক শেষ RX আউটপুট সুইং | Voutswing | 350 | 800 | mV | ||
| উত্থান/পতনের সময় (20-80%) | Tr, Tf | 175 | পিএস | |||
| TX ইনপুট প্রতিবন্ধকতা (SE) | জিন | 50 | Ω | |||
| RX আউটপুট প্রতিবন্ধকতা (SE) | Zout | 50 | Ω |
তাপমাত্রা পরিসীমা
| প্যারামিটার | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
|---|---|---|---|---|
| অপারেটিং (বাণিজ্যিক) | 0 | 70 | ℃ | |
| অপারেটিং (বর্ধিত) | -20 | 85 | ℃ | |
| স্টোরেজ | -40 | 85 | ℃ |
যান্ত্রিক রূপরেখা
মডিউলের হোস্ট-সাইড যান্ত্রিক মাত্রা SFP MSA স্পেসিফিকেশন অনুসরণ করে। RJ-45 জ্যাক মিটমাট করার জন্য সামনের অংশ (হোস্ট প্যানেলের বাইরে প্রসারিত) বড় করা হয়েছে।
রেফারেন্স ডকুমেন্টস
- SFP ট্রান্সসিভার MSA, সেপ্টেম্বর 2000
- IEEE 802.3-2002 (802.3ab সহ)
- Atmel AT24C01A/02/04/08/16 2-ওয়্যার সিরিয়াল EEPROM ডেটাশিট
নিয়ন্ত্রক সম্মতি
| বৈশিষ্ট্য | স্ট্যান্ডার্ড | ফলাফল |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | অনুগত |
| ইএমআই | FCC পার্ট 15 ক্লাস B, EN 55022 ক্লাস B | অনুগত |
| লেজার নিরাপত্তা | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | ক্লাস 1 |
| পণ্য নিরাপত্তা | IEC/EN 60950, UL | অনুগত |
| RoHS | 2002/95/EC | অনুগত |
| ইএমসি | EN61000-3 | অনুগত |
