বহিরঙ্গন ADSS অপটিক্যাল কেবল PE/AT 24F 300M

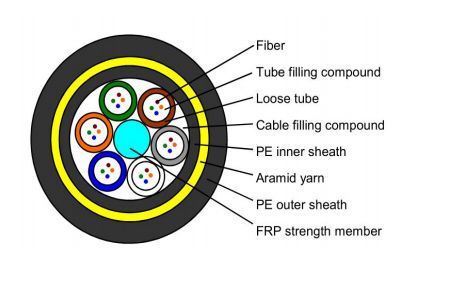

ADSS কেবল আলগা টিউবযুক্ত স্ট্র্যান্ডযুক্ত। ফাইবার, 250µm, উচ্চ মডুলাস প্লাস্টিকের তৈরি একটি আলগা টিউবে স্থাপন করা হয়। টিউবগুলি জলরোধী ফিলিং যৌগ দিয়ে পূর্ণ করা হয়। টিউবগুলি (এবং ফিলারগুলি) একটি অ-ধাতব কেন্দ্রীয় শক্তি সদস্য হিসাবে একটি কমপ্যাক্ট এবং বৃত্তাকার কেবল কোরে FRP (ফাইবার রিইনফোর্সড প্লাস্টিক) চারপাশে স্ট্র্যান্ড করা হয়। কেবল কোরটি ফিলিং যৌগ দিয়ে পূর্ণ হওয়ার পরে, এটি পাতলা PE (পলিথিন) অভ্যন্তরীণ শীট দিয়ে আবৃত করা হয়। অভ্যন্তরীণ শীটের উপরে শক্তি সদস্য হিসাবে অ্যারামিড সুতার স্ট্র্যান্ডযুক্ত স্তর প্রয়োগ করার পরে, কেবলটি PE বা AT (অ্যান্টি-ট্র্যাকিং) বাইরের শীট দিয়ে সম্পন্ন হয়।

ADSS কেবল ডিজাইন করার সময় ওভারহেড পাওয়ার লাইনের প্রকৃত অবস্থা সম্পূর্ণরূপে বিবেচনা করা হয়। 110kV এর নিচে ওভারহেড পাওয়ার লাইনের জন্য, PE বাইরের শীট প্রয়োগ করা হয়। 110kV বা তার বেশি পাওয়ার লাইনের জন্য, AT বাইরের শীট প্রয়োগ করা হয়। অ্যারামিড পরিমাণ এবং স্ট্র্যান্ডিং প্রক্রিয়ার ডেডিকেট ডিজাইন বিভিন্ন স্প্যানের চাহিদাকে সন্তুষ্ট করতে পারে।
