এডিএসএস-১০০এম অল-ডিলেক্ট্রিক স্ব-সমর্থনকারী এয়ার ক্যাবল ৪ থেকে ৯৬ টি ফাইবার, ১০০ মিটার স্প্যান
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | DX-সাঁজোয়া-T1771 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |
| প্যাকেজিং বিবরণ: | স্পোন + বক্স + শক্ত কাগজ |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
|
বিস্তারিত তথ্য |
|||
| নমন ব্যাসার্ধ: | 20D/15D | ইনস্টলেশন: | এরিয়াল |
|---|---|---|---|
| খাপ: | LSZH | কানেটকর: | SC/PC থেকে SC/PC |
| ব্যাস: | 8.5~16 মিমি | তারের ধরন: | একক-মোড |
| অপারেটিং তাপমাত্রা: | -40°C থেকে +70°C | টেনসিল শক্তি অনুমোদিত: | 100 এন <1000n |
| দৈর্ঘ্য: | রোল প্রতি 2000 মি বা কাস্টমাইজড | ফাইবার সংখ্যা: | 2কোর/4কোর |
| পরিবহন প্যাকেজ: | কাঠের ড্রাম | প্যাকিং: | কাঠের ডার্ম |
| জ্যাকেট: | পিভিসি | ইনস্টলেশন পদ্ধতি: | ইনডোর/আউটডোর |
| সংযোগকারী প্রকার: | এলসি/ইউপিসি | ফাইবার গণনা: | 12 |
| আউট জ্যাকেট উপাদান: | পিই | কোর: | 12, ঐচ্ছিক |
| ওয়ারেন্টি সময়: | 20 বছর | ক্রাশ প্রতিরোধ: | ≥1000N/100mm |
| তারের কাঠামো: | বো টাইপ টাইট বাফার | পণ্য কোড: | GJYXCH-1B |
| বাইরের শিট উপাদান: | এমডিপিই | প্রসার্য শক্তি: | ≥100N |
| সর্বোচ্চ প্রসার্য শক্তি: | 1000n | মডেল: | SC/APC~SC/APC |
| সন্নিবেশ ক্ষতি: | 0.2 ডিবি | বাইরের ব্যাস: | 4.5 মিমি বা গ্রাহকের অনুরোধ অনুযায়ী |
| বাইরের উপাদান: | ধাতব তার | স্ট্যান্ডার্ড: | আইইসি ৬০৭৯৪ |
| শক্তি সদস্য: | ই এম | ফাইবার নম্বর: | 12 কোর |
| উত্পাদন বছর: | 2010 | বাইরের খাপের রঙ: | কালো, ধূসর, সাদা |
| তরঙ্গদৈর্ঘ্য পরীক্ষা: | 1310nm~1550nm | তারের মডেল: | GJPFJV |
| কম্পন: | ≤0.2dB | প্যাকেজ: | কাঠের রাম |
| শক্তিবৃদ্ধি: | আয়রন বা কেএফআরপি বা এফআরপি | বাইরের খাপ: | পিই |
| ফাইবার কোর: | 2~144 কোর | ডেটা রেট: | 4*10G |
| ফাইবার বিকল্প: | G652D, G657A, OM1, OM2, OM3, OM4 | নামমাত্র ওজন: | 83 |
| তারের কাটঅফ তরঙ্গদৈর্ঘ্য: | λcc≤1260um | ওয়ে ইনস্টল করুন: | ধুলো/সরাসরি সমাহিত ইনস্টলেশন |
| টিউব: | আলগা নল নকশা | উপাদান: | PE/LSZH |
| বন্দর: | নিংবো | রঙ: | হলুদ বা কাস্টমাইজড |
| জ্যাকেট উপাদান: | পিভিসি | মূল সংখ্যা: | আপনার অনুরোধে |
| শিপিং: | টিএনটি, ডিএইচএল, ইউপিএস, ফেডেক্স বা ইএমএস | ইনডোর বা আউটডোর: | ইনডোর |
| ড্রামের আকার: | 300x300x300 | ফাইবার দৈর্ঘ্য: | 1 এম বা কাস্টমাইজড |
| ফাইবার মোড: | একক মোড G652D G657A | কীওয়ার্ড: | ADSS কেবল |
| নেটওয়ার্ক: | 4g, 3G | ই এম: | স্বাগতম |
| কন্ডাক্টরের সংখ্যা: | ≥ 10 | ||
| বিশেষভাবে তুলে ধরা: | ADSS ফাইবার অপটিক কেবল 100m স্প্যান,সম্পূর্ণ ডিলেক্ট্রিক এয়ার ক্যাবল ৯৬ ফাইবার,স্বয়ংসমর্থিত ফাইবার অপটিক ক্যাবল ৪টি ফাইবার |
||
পণ্যের বর্ণনা

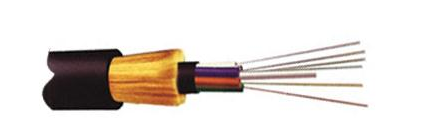

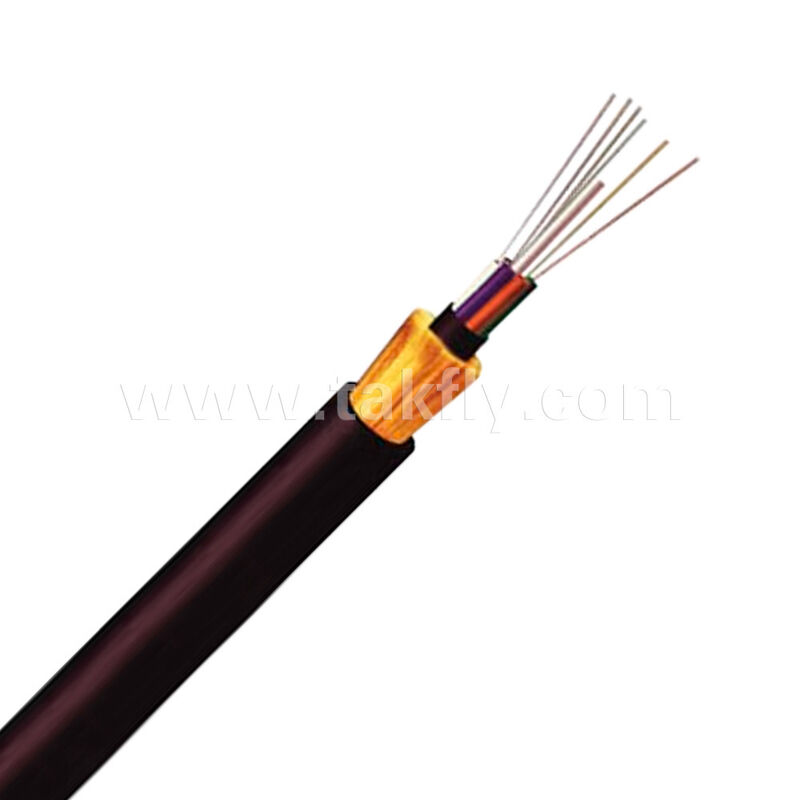

ADSS-100M অল-ডাইলেকট্রিক স্ব-সহায়ক এরিয়াল কেবল - 4 থেকে 96 ফাইবার, 100 মিটার স্প্যান
এই নন-মেটালিক, সম্পূর্ণ ডাইইলেকট্রিক ওভারহেড কেবলটি 100 মিটারের একটি স্ট্যান্ডার্ড স্প্যানের জন্য ডিজাইন করা হয়েছে। উপলব্ধ ফাইবারের সংখ্যা: 4, 6, 12, 24, 48, 96 (G.652D একক-মোড)। একটি স্টিল মেসেঞ্জার ছাড়াই সরাসরি খুঁটি বা টাওয়ারে কেবলটি ইনস্টল করা যেতে পারে। পাওয়ার ট্রান্সমিশন লাইন (10kV-220kV) এবং টেলিকমিউনিকেশন নেটওয়ার্কের জন্য উপযুক্ত।
ফাইবার অপটিক্যাল এবং জ্যামিতিক ডেটা (G.652D)
মনোযোগ, বিচ্ছুরণ এবং PMD পরামিতি
| প্যারামিটার | ইউনিট | তারের আগে | তারের পরে |
|---|---|---|---|
| মনোযোগ @1310 এনএম | dB/কিমি | ≤0.34 | ≤0.38 |
| মনোযোগ @1550 এনএম | dB/কিমি | ≤0.21 | ≤0.28 |
| শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য | nm | 1300-1324 | - |
| শূন্য বিচ্ছুরণ ঢাল | ps/(nm²*কিমি) | ≤0.092 | - |
| তারের কাটা-অফ তরঙ্গদৈর্ঘ্য λcc | nm | ≤1260 | - |
| বিচ্ছুরণ সহগ @1550 nm | ps/(nm*কিমি) | ≤18 | - |
| বিচ্ছুরণ সহগ @1625 এনএম | ps/(nm*কিমি) | ≤22 | - |
| PMD (সর্বোচ্চ স্বতন্ত্র ফাইবার) | ps/√কিমি | ≤0.1 | - |
| PMD (লিঙ্ক ডিজাইন, M=20, Q=0.01%) | ps/√কিমি | ≤0.06 | - |
| PMD (সাধারণ) | ps/√কিমি | 0.04 | - |
| গ্রুপ সূচক (টাইপ।) @1310 এনএম | - | 1.466 | - |
| গ্রুপ সূচক (টাইপ।) @1550 এনএম | - | 1.467 | - |
| ম্যাক্রো-বেন্ড লস (1 টার্ন, 16 মিমি ব্যাসার্ধ) @1550 এনএম | dB | ≤0.05 | - |
| ম্যাক্রো-বেন্ড লস (100 টার্ন, 25 মিমি ব্যাসার্ধ) @1550 এনএম | dB | ≤0.05 | - |
| ম্যাক্রো-বেন্ড লস (100 টার্ন, 30 মিমি ব্যাসার্ধ) @1550 এনএম | dB | ≤0.05 | - |
ফাইবার জ্যামিতি স্পেসিফিকেশন
| প্যারামিটার | ইউনিট | মান |
|---|---|---|
| ক্ল্যাডিং ব্যাস | µm | 125 ± 0.7 |
| ক্ল্যাডিং অ-বৃত্তাকারতা | % | ≤1.0 |
| আবরণ ব্যাস | µm | 235-250 |
| আবরণ/ক্ল্যাডিং ঘনত্বের ত্রুটি | µm | ≤12.0 |
| আবরণ অ-বৃত্তাকারতা | % | ≤6.0 |
| কোর/ক্ল্যাডিংকেন্দ্রিকতা ত্রুটি | µm | ≤0.6 |
| মোড ফিল্ড ব্যাস (MFD) @1310 nm | µm | 8.7-9.5 |
| মোড ফিল্ড ব্যাস (MFD) @1550 nm | µm | 9.8-10.8 |

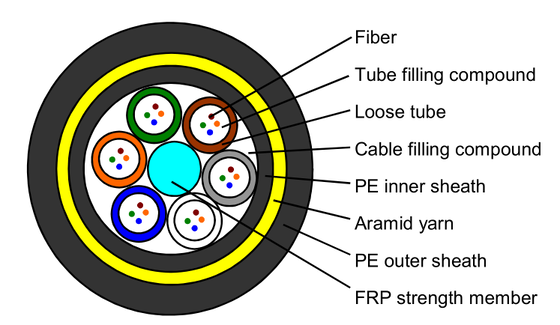

তারের নির্মাণ এবং যান্ত্রিক বৈশিষ্ট্য
নীচের টেবিলটি 24, 48 এবং 96 ফাইবারগুলির জন্য আলগা টিউব স্ট্র্যান্ডেড ডিজাইনের বিশদ বিবরণ দেয়। অনুরোধে 4, 6 এবং 12 ফাইবারের জন্য কনফিগারেশন উপলব্ধ।
| প্যারামিটার | 24-ফাইবার | 48-ফাইবার | 96-ফাইবার |
|---|---|---|---|
| কাঠামোর ধরন | 1+6 | 1+6 | 1+8 |
| কেন্দ্রীয় শক্তি সদস্য (FRP) ব্যাস | 2.0 মিমি | 2.0 মিমি | 2.0 / 3.7 মিমি |
| আলগা নল উপাদান | পিবিটি | পিবিটি | পিবিটি |
| আলগা টিউব ব্যাস | 2.0 মিমি | 2.0 মিমি | 2.0 মিমি |
| আলগা টিউব সংখ্যা | 4 | 4 | 8 |
| নল প্রতি ফাইবার | 6 | 12 | 12 |
| ফিলারের সংখ্যা | 2 | 0 | 0 |
| জল-অবরোধ | সুতা + টেপ | সুতা + টেপ | সুতা + টেপ |
| রিপকর্ডস | 2 টুকরা | 2 টুকরা | 2 টুকরা |
| পেরিফেরাল শক্তি সদস্য | আরমিড সুতা | আরমিড সুতা | আরমিড সুতা |
| বাইরের খাপ উপাদান | MDPE (কালো) | MDPE (কালো) | MDPE (কালো) |
| খাপ নামমাত্র বেধ | 1.7 মিমি | 1.7 মিমি | 1.7 মিমি |
| তারের ব্যাস(±0.5 মিমি) | 9.5 মিমি | 10.0 মিমি | 11.8 মিমি |
| তারের ওজন(±10%, কেজি/কিমি) | 70 কেজি/কিমি | 75 কেজি/কিমি | 110 কেজি/কিমি |
| সর্বাধিক অনুমোদিত প্রসার্য (MAT) | 2700 N | 2700 N | 2700 N |
| স্প্যান দৈর্ঘ্য | 100 মি | 100 মি | 100 মি |
| ক্রাশ প্রতিরোধ - স্বল্পমেয়াদী | 2200 N/100 মিমি | 2200 N/100 মিমি | 2200 N/100 মিমি |
| নমন ব্যাসার্ধ - অপারেশন | 15 × OD | 15 × OD | 15 × OD |
| নমন ব্যাসার্ধ - ইনস্টলেশন | 25 × OD | 25 × OD | 25 × OD |
| তাপমাত্রা - অপারেশন | -40℃ ~ +70℃ | -40℃ ~ +70℃ | -40℃ ~ +70℃ |
| তাপমাত্রা - ইনস্টলেশন | -20℃ ~ +60℃ | -20℃ ~ +60℃ | -20℃ ~ +60℃ |
| তাপমাত্রা - স্টোরেজ/শিপিং | -40℃ ~ +70℃ | -40℃ ~ +70℃ | -40℃ ~ +70℃ |
OD = তারের বাইরের ব্যাস
প্যাকিং, ড্রাম এবং তারের চিহ্নিতকরণ
| আইটেম | স্পেসিফিকেশন |
|---|---|
| স্ট্যান্ডার্ড রিল দৈর্ঘ্য | 2.0 - 4.0 কিমি প্রতি কাঠের যৌগিক ড্রাম (রপ্তানি প্রকার) |
| ফিউমিগেশন | অনুরোধের ভিত্তিতে প্রতিবেদন এবং স্ট্যাম্প প্রদান করা হয়েছে |
| তারের চিহ্নিতকরণ | ইঙ্কজেট প্রতি মিটার মুদ্রিত: বছর, তারের প্রকার, ফাইবার গণনা, দৈর্ঘ্য। কাস্টম চিহ্নিতকরণ উপলব্ধ। |
প্রযোজ্য মান
- DL/T 788‑2016 / YD/T 980‑2002
- IEC 60794‑4 / IEEE 1222
- Telcordia GR-20
অর্ডার অপশন
| মডেল | ফাইবার কাউন্ট | স্প্যান | খাপের রঙ |
|---|---|---|---|
| ADSS-100M-4X | 4 | 100 মি | কালো |
| ADSS-100M-6X | 6 | 100 মি | কালো |
| ADSS-100M-12X | 12 | 100 মি | কালো |
| ADSS-100M-24X | 24 | 100 মি | কালো |
| ADSS-100M-48X | 48 | 100 মি | কালো |
| ADSS-100M-96X | 96 | 100 মি | কালো |
4/6/12-ফাইবার ভেরিয়েন্টের বিশদ নির্মাণ অঙ্কনের জন্য, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্নঃ আপনি কি প্রস্তুতকারক?
উত্তর: হ্যাঁ, আমরা 2000 সালে প্রতিষ্ঠিত চীনের শেনজেনে একজন প্রস্তুতকারক, FTTH সমাধান এবং ডেটা সেন্টারের মোট সমাধান প্রদানকারী।
প্রশ্ন: আপনার MOQ কি?
উত্তর: MOQ 1 টুকরা হতে পারে, কিন্তু মূল্য প্রতিযোগিতামূলক নয়। আরও পরিমাণ, দাম আরও প্রতিযোগিতামূলক হবে।
প্রশ্ন: আপনি FOB মূল্য উদ্ধৃত করতে পারেন?
উঃ হ্যাঁ। আমরা এয়ার, ডিএইচএল, টিএনটি, ইউপিএস, ফেডেক্স, ইত্যাদির মাধ্যমে সরবরাহ করতে পারি। বড় পরিমাণের জন্য আমরা সমুদ্রের মাধ্যমে সরবরাহ করব। আপনি পরিমাণ সহ বিস্তারিত প্রয়োজনীয়তা প্রদান করার পরে আমরা মালবাহী এবং সীসা সময় সহ মূল্য উদ্ধৃত করতে পারি।
প্রশ্নঃ আপনার মান কেমন?
উত্তর: আমাদের উত্পাদন আইইসি এবং ইউরোপীয় মান অনুসরণ করে। CE, ISO, RoHS, CPR, এবং ANATEL প্রত্যয়িত। সমস্ত পণ্য প্রসবের আগে 100% পরীক্ষা করা হয়।
প্রশ্নঃ আপনার লিড টাইম কি?
উত্তর: এটি পরিমাণ এবং পণ্যের উপর নির্ভর করে। ফাইবার অপটিক প্যাচ কর্ডের জন্য, সীসা সময় 5000 টুকরা পর্যন্ত 2-3 কার্যদিবস হতে পারে। আমরা নিয়মিত পণ্যগুলি স্টকে রাখি এবং জরুরী অর্ডারগুলি পরিচালনা করতে পারি।
প্রশ্ন: আপনার ওয়ারেন্টি কি?
উত্তর: পণ্যের উপর নির্ভর করে, আমরা ডেলিভারির তারিখ থেকে প্যাচ কর্ডের জন্য 1 বছরের ওয়ারেন্টি অফার করি, শুধুমাত্র অ-কৃত্রিম ক্ষতি কভার করে। কৃত্রিম ক্ষতির জন্য, আমরা গ্রাহকের দ্বারা প্রদত্ত মালবাহী দিয়ে বিনামূল্যে মেরামত করি।
প্রশ্ন: আপনার প্যাকিং কি?
উত্তর: আন্তর্জাতিক এক্সপোর্ট স্ট্যান্ডার্ড প্যাকেজ। উদ্ধৃতির আগে অনুরোধের ভিত্তিতে কাস্টম লোগো মুদ্রণ উপলব্ধ।
প্রশ্ন: আপনি OEM/ODM অফার করতে পারেন?
উত্তর: হ্যাঁ, আমরা পারি। সমস্ত পণ্য OEM/ODM গ্রহণ করে। আমরা গোপনীয়তা চুক্তিতে স্বাক্ষর করতে পারি।
প্রশ্ন: আমি একটি নমুনা পেতে পারি?
উত্তর: $10 USD এর নিচে পণ্যের জন্য বিনামূল্যের নমুনা পাওয়া যায়। প্রসবের আগে ক্রেতার দ্বারা প্রদত্ত মালবাহী খরচ।
প্রশ্নঃ আমি কিভাবে অর্ডার করতে পারি?
A: 1. পণ্যের নাম, স্পেসিফিকেশন, এবং পরিমাণ সহ অনুসন্ধান পাঠান। 2. আমরা সীসা সময় সঙ্গে উদ্ধৃতি প্রদান. 3. নিশ্চিতকরণের পরে, আমরা ব্যাঙ্কের বিবরণ সহ PI পাঠাই। 4. অর্থপ্রদানের পর উৎপাদন শুরু হয়। 5. প্রসবের আগে কনসাইনি নিশ্চিত করুন। 6. চালানের পরে ট্র্যাকিং নম্বর দেওয়া হয়।
প্রশ্ন: আপনার পেমেন্ট মেয়াদ কি?
উত্তর: টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, মানিগ্রাম। বড় পরিমাণের জন্য: 50% আমানত, ডেলিভারির আগে 50% ব্যালেন্স। আমরা সমতুল্য মানের জন্য প্রতিযোগিতামূলক মূল্যের বাজারের হার অফার করি।
