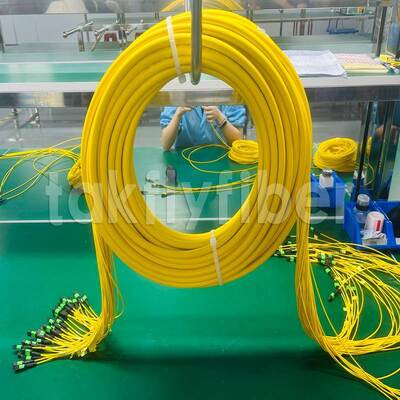

Takfly ২৮৮-ফাইবার MPO/MTP আল্ট্রা-ডেনসিটি প্যাচ কর্ড
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | শেনজেন, চীন |
| পরিচিতিমুলক নাম: | Takfly/OEM |
| সাক্ষ্যদান: | CE, ISO, RoHS, GS |
| মডেল নম্বার: | এমপিও/এমটিপি প্যাচ কর্ড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | US $9.88-US $19.88/ Pcs |
| প্যাকেজিং বিবরণ: | পিপি ব্যাগ তারপর কার্টনে |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| যোগানের ক্ষমতা: | 50000 পিসি/মাস |
|
বিস্তারিত তথ্য |
|||
| কোর: | মাল্টিকোর | সংযোগকারী এ: | এসসি |
|---|---|---|---|
| সংযোগকারী বি: | এমপিও/এমটিপি | ফাইবার মোড: | 50/125um |
| তারের ব্যাস: | 0.9/2.0/3.0 | পোলিশ টাইপ: | পিসি/এপিসি |
| রিটার্ন লস: | MM/PC:20dB/SM/APC:60dB | সন্নিবেশ ক্ষতি: | 0.35dB সর্বোচ্চ (0.15dB প্রকার) |
| বাইরের শিট উপাদান: | পিভিসি/এলএসজেডএইচ | বেন্ডিং ব্যাসার্ধ স্ট্যাটিক/ডাইনামিক: | 10d/20d |
| এইচএস কোড: | 854470000 | লিঙ্গ: | পুরুষ/মহিলা |
| বিশেষভাবে তুলে ধরা: | ২৮৮-ফাইবার MPO প্যাচ কর্ড,আল্ট্রা-ডেনসিটি MTP প্যাচ কর্ড,হাই-ক্যাপাসিটি MPO MTP কেবল |
||
পণ্যের বর্ণনা
টাকফ্লাই ২৮৮-ফাইবার এমপিও/এমটিপি অতি-ঘনত্ব প্যাচ কর্ড
পরবর্তী প্রজন্মের হাইপারস্কেল অবকাঠামোর জন্য উচ্চ ফাইবার-সংখ্যা ট্রাঙ্ক ক্যাবলিং সমাধান, 400G/800G এবং উদীয়মান 1.6T অপটিকাল নেটওয়ার্ক সমর্থন করে।
পণ্যের সংক্ষিপ্ত বিবরণ
২৮৮ ফাইবারের এমপিও/এমটিপি প্যাচ ক্যাবলটি হাইপারস্কেল পরিবেশে ডিজাইন করা হয়েছে যেখানে পোর্ট ঘনত্ব এবং লিঙ্ক বাজেট সমালোচনামূলক।উচ্চ নির্ভুলতা গাইড পিন সঙ্গে স্পষ্টতা-মোল্ডেড এমটি ferrule প্রযুক্তি ব্যবহার, এই ট্রাঙ্ক ক্যাবলটি দ্রুত প্রয়োগের জন্য কমপ্যাক্ট ফুটপ্রিন্টের মধ্যে শত শত ফাইবারকে সারিবদ্ধ করে।
দুটি পারফরম্যান্স স্তর উপলব্ধঃস্ট্যান্ডার্ড গ্রেডএটি 0.35 ডিবি এর একটি সাধারণ সন্নিবেশ হ্রাস প্রদান করে, যখনকম ক্ষতির গ্রেডমাল্টি-কানেক্টর চ্যানেল জুড়ে মূল্যবান লিঙ্ক মার্জিন সংরক্ষণ করে 0.20 ডিবি প্রচলিত অর্জন করে। প্রতিটি সমাবেশ সন্নিবেশ ক্ষতি, রিটার্ন ক্ষতি, এবং 3 ডি শেষ মুখ জ্যামিতির জন্য 100% কারখানার পরীক্ষার মধ্য দিয়ে যায়।
মূল বৈশিষ্ট্য
- ২৮৮ ফাইবারএকটি একক উচ্চ-সংখ্যা ট্রাঙ্কে (কাস্টমাইজযোগ্য গণনা উপলব্ধ)
- সাব-মাইক্রন গাইড-পিন সারিবদ্ধতার সাথে যথার্থভাবে ছাঁচযুক্ত এমটি ফার্লুল
- কম ক্ষতির পারফরম্যান্সঃ সাধারণ আইএল ≤0.20 ডিবি, সর্বোচ্চ আইএল ≤0.35 ডিবি
- স্ট্যান্ডার্ড পারফরম্যান্সঃ সাধারণ IL ≤0.35 dB, সর্বোচ্চ IL ≤0.70 dB
- SM (G.652 / G.655 / G.657) এবং MM (OM1-OM5) সামঞ্জস্য
- ক্ষুদ্র বৃত্তাকার বা সমতল রিবন ক্যাবল নির্মাণ
- পিভিসি বা এলএসজেএইচ বাইরের গর্তের বিকল্প
- রঙ-কোডেড বুট দিয়ে সম্পূর্ণ টাইপ এ / বি / সি মেরুতা ব্যবস্থাপনা
- পুরুষ (পিনযুক্ত) এবং মহিলা (অপিনযুক্ত) সংযোগকারী কনফিগারেশন
টেকনিক্যাল স্পেসিফিকেশন
অপটিক্যাল পারফরম্যান্স
| প্যারামিটার | স্ট্যান্ডার্ড গ্রেড | কম ক্ষতির গ্রেড |
|---|---|---|
| প্রচলিত সন্নিবেশ হ্রাস | ≤0.35 ডিবি | ≤0.20 ডিবি |
| সর্বাধিক সন্নিবেশ ক্ষতি | ≤0.70 ডিবি | ≤0.35 ডিবি |
| রিটার্ন লস (এসএম এপিসি) | ≥60 ডিবি | ≥60 ডিবি |
| রিটার্ন লস (এমএম পিসি) | ≥20 ডিবি | ≥20 ডিবি |
| পরীক্ষার তরঙ্গদৈর্ঘ্য (এসএম) | ১৩১০ / ১৫৫০ nm | ১৩১০ / ১৫৫০ nm |
| পরীক্ষার তরঙ্গদৈর্ঘ্য (এমএম) | ৮৫০ / ১৩০০ এনএম | ৮৫০ / ১৩০০ এনএম |
যান্ত্রিক স্থায়িত্ব
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| সমকামিতার চক্র | ≥500 (ΔIL ≤0.2 dB) |
| টান শক্তি (2.0 মিমি তারের) | ≥50 N |
| পুনরাবৃত্তিযোগ্য | ≤0.1 ডিবি |
| স্থায়িত্ব | ≤0.2 ডিবি |
| বিনিময়যোগ্যতা | ≤0.2 ডিবি |
পরিবেশগত স্থিতিশীলতা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| অপারেটিং তাপমাত্রা | -২০°সি থেকে +৭০°সি |
| স্বল্পমেয়াদী সর্বোচ্চ তাপমাত্রা | +৮৫°সি |
| সংরক্ষণ তাপমাত্রা | -40°C থেকে +80°C |
| আর্দ্রতা তাপ চক্র | ΔIL ≤0.3 dB 5 টি চক্রের পরে (-10°C থেকে +65°C, 93% RH) |
| দ্রুত বয়স্ক হওয়া | ΔIL ≤0.3 dB +85°C এ 168 ঘন্টা পরে |
| স্বল্প-সময়ের সঞ্চয়স্থান | ΔIL ≤0.2 dB 24 ঘন্টা পরে -40°C এ |
| কম্পন ও শক | GR-1435-CORE এর সাথে সামঞ্জস্যপূর্ণ |
শারীরিক বৈশিষ্ট্য
| প্যারামিটার | বিকল্প |
|---|---|
| ফাইবার গণনা | ২৮৮ (কাস্টমাইজযোগ্য) |
| ক্যাবল নির্মাণ | মিনি রাউন্ড (≤4.5 মিমি ওডি) / রিবন (≤3.0 × 5.0 মিমি) |
| জ্যাকেট উপাদান | পিভিসি / এলএসজেএইচ (সিপিআর বিসিএ / সিসিএ / ডিসিএ) |
| বাঁকানো ব্যাসার্ধ (স্ট্যাটিক / ডায়নামিক) | 10D / 20D |
| উপলব্ধ দৈর্ঘ্য | 0.৫ মিটার থেকে ২০০ মিটার |
মোতায়েনের দৃশ্যকল্প
| সেক্টর | সাধারণ মোতায়েন | ঘনত্বের সুবিধা |
|---|---|---|
| হাইপারস্কেল ডেটা সেন্টার | স্পাইন-টু-লেফ 800 জি ট্রাঙ্ক, এআই জিপিইউ ক্লাস্টার আন্তঃসংযোগ | একক ট্রাঙ্ক ডজন ডুপ্লেক্স তারের প্রতিস্থাপন করে |
| টেলিযোগাযোগ কেন্দ্রীয় কার্যালয় | ওডিএফ ব্যাকবোন আপগ্রেড, 400 জি সুসংগত অপটিক্স প্রস্তুত | এমপিও-এলসি ব্রেকআউট মডিউলগুলির সাথে দ্রুত প্রয়োগ |
| ৫জি অবকাঠামো | বিবিইউ/ডিইউ থেকে এএইউ/ইউআর-এর মধ্যে সামনের এবং মাঝারি দূরত্বের সংযোগ | পৃথক ফাইবার স্প্লাইসিংয়ের তুলনায় 60% দ্রুত ইনস্টলেশন |
| শিল্প নেটওয়ার্ক | উদ্ভিদ তল এর শক্ত মেরুদণ্ড | শক, কম্পন, এবং ছাঁচ প্রতিরোধের |
উত্পাদন সুবিধা
- উত্পাদন স্কেলঃ30,000 m2 Shenzhen R&D (6,000 m2) এবং Zhongshan উৎপাদন (24,000 m2) জুড়ে
- সঞ্চালন ক্ষমতাঃ19 টি ডেডিকেটেড এমপিও লাইন প্রতি মাসে 200,000+ টুকরা সরবরাহ করে
- ফাইবার গণনা নেতৃত্বঃকাস্টমাইজেশন উপলব্ধ সঙ্গে স্ট্যান্ডার্ড 288 ফাইবার ট্রাঙ্ক
- বর্ধিত জীবনচক্রঃ≥৫০০ জোড়া চক্র বনাম ২০০ চক্রের শিল্প গড়
- থার্মাল হেড রুমঃ+85°C এ স্বল্পমেয়াদী অপারেশন
- ধ্রুবতা স্পষ্টতাঃরঙ কোডিং সহ সম্পূর্ণ টাইপ এ / বি / সি সমর্থন
- পরিবেশগত প্রুফিংঃসম্পূর্ণ ভিজা তাপ, তাপ-চক্র এবং কম্পন পরীক্ষার রিপোর্ট প্রদান করা হয়েছে
অর্ডার গাইড
আপনার প্যাচ কর্ডটি নিম্নলিখিত স্পেসিফিকেশন ব্যবহার করে কনফিগার করুনঃ
- ফাইবারের সংখ্যা:২৮৮ (অন্যান্য সংখ্যা অনুরোধে উপলব্ধ)
- ক্ষতির মাত্রাঃস্ট্যান্ডার্ড / লো লস
- ক্যাবলের ধরনঃমিনি রাউন্ড / রিবন
- গর্ত:পিভিসি / এলএসজেএইচ
- পোলিশঃপিসি / এপিসি
- মেরুকরণঃটাইপ এ / টাইপ বি / টাইপ সি
- লিঙ্গঃপুরুষ (পিন সহ) / মহিলা (পিন ছাড়াই)
- দৈর্ঘ্যঃ0.৫ মিটার থেকে ২০০ মিটার
- ফ্যানাউট:MPO-to-LC/SC/FC ব্রেকআউট ক্যাবল উপলব্ধ
উদাহরণ অর্ডার কোড
MPO-288-LL-ROUND-LSZH-10M-APC-TYPE-MALE
গুণমান নিশ্চিতকরণ
- পৃথক পরীক্ষার রিপোর্ট সহ 100% আইএল / আরএল পরীক্ষা
- থ্রিডি ইন্টারফেরোমিটার পরিদর্শন (রেডিয়াম, ফাইবার উচ্চতা, শীর্ষ স্থানান্তর)
- IEC 61754-7 এবং EIA/TIA-604-5 এর সাথে সামঞ্জস্য
- সার্টিফিকেশনঃ সিই, আইএসও 9001, আইএসও 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- অনন্য সিরিয়াল নাম্বারের মাধ্যমে প্যাচ ট্র্যাকযোগ্যতা
প্রায়শই জিজ্ঞাসিত প্রশ্ন
এই প্যাচ কর্ড কে তৈরী করে?
২০০০ সালে প্রতিষ্ঠিত টেকফ্লাই কমিউনিকেশনস একটি জাতীয় হাই-টেক এন্টারপ্রাইজ যা ৩০,০০০ বর্গমিটার উৎপাদন স্থান পরিচালনা করে (৬,০০০ বর্গমিটার শেনঝেন সদর দফতর, ২৪,০০০ বর্গমিটার ঝংশান কারখানা) ।এমপিও বিভাগে ১৯ টি উত্পাদন লাইন রয়েছে যার উৎপাদন ২০০ এরও বেশি।প্রতি মাসে, ১২৮+ দেশে কর্নিং, অ্যাম্ফেনল, এনভিআইডিআইএ, এবং কোহারেন্ট সহ অংশীদারদের সেবা দিচ্ছে।
MOQ কত?
নমুনার জন্য এক টুকরা। ভলিউম মূল্য স্কেল অনুযায়ী প্রযোজ্য।
পেমেন্ট এবং শিপিংয়ের শর্তাবলী কি?
টি/টি, ওয়েস্টার্ন ইউনিয়ন, এবং পেপাল স্ট্যান্ডার্ড।000, নেট -30 / নেট -60 শর্তাবলী উপলব্ধ। শিপিং বিকল্পগুলি এক্সডাব্লু থেকে ডিডিপি, জরুরী প্রয়োজনের জন্য এয়ার ফ্রেট (ডিএইচএল, ফেডেক্স, ইউপিএস) এবং বাল্কের জন্য সমুদ্রের মালবাহী পরিবহণের সাথে।
লিড টাইম কত?
স্টক স্ট্যান্ডার্ড আইটেম 2-3 দিনের মধ্যে জাহাজ। কাস্টম 288-ফাইবার ট্রাঙ্ক সাধারণত সঠিক কনফিগারেশনের উপর নির্ভর করে 3-9 কার্যদিবসের প্রয়োজন।
OEM/ODM সমর্থিত?
হ্যাঁ. কাস্টম হাউজিং, লোগো, জ্যাকেট রং, পরীক্ষার রিপোর্ট, এবং সমাবেশ MNDA সুরক্ষা অধীনে পাওয়া যায়.
কোন গ্যারান্টি দেওয়া হয়?
উপাদান এবং কারিগরি ত্রুটিগুলির জন্য ডেলিভারি থেকে এক বছর। বর্ধিত গ্যারান্টি উপলব্ধ।
