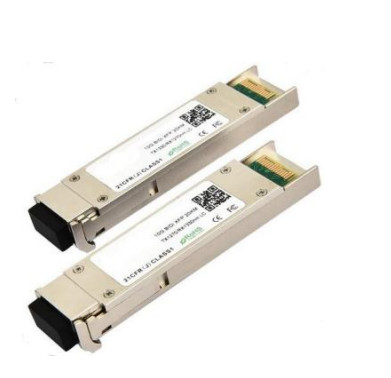

10Gbps দ্বি-দিকনির্দেশক এক্সএফপি ট্রান্সসিভার 20KM পৌঁছান Tx1270/Rx1330nm Tx1330/Rx1270nm
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | TK-Bxx92-3LCD20 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
|
বিস্তারিত তথ্য |
|||
| অনুপাত: | 50/50 | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 1450nm |
|---|---|---|---|
| সন্নিবেশ হ্রাস: | ≤0.3dB | প্যাকেজের ওজন: | 10 গ্রাম |
| প্যাকেজের ধরন: | বেয়ার ফাইবার, 900um লুজ টিউব, 2 মিমি কেবল | তরঙ্গদৈর্ঘ্য: | 1310nm |
| অক্ষ প্রান্তিককরণ: | ধীর অক্ষ বা দ্রুত অক্ষ | তরঙ্গদৈর্ঘ্য পরিসীমা: | 1310nm, 1550nm |
| প্রয়োগ: | অপটিক্যাল কমিউনিকেশন সিস্টেম | স্প্লিটার অনুপাত: | 98/2 |
| সংগ্রহস্থল তাপমাত্রা: | -40~+85℃ | পোর্ট নাম্বার: | 1x2 |
| ফাইবারের দৈর্ঘ্য: | ১ মিটার | ফাইবার: | পিএম কর্নিং ৯৮০ এনএম ফাইবার |
| পাওয়ার হ্যান্ডলিং ক্ষমতা: | উচ্চ ক্ষমতা | ||
| বিশেষভাবে তুলে ধরা: | দ্বি-নির্দেশক এক্সএফপি ট্রান্সিভার,২০ কিলোমিটার এক্সএফপি ট্রান্সিভার,10Gbps XFP ট্রান্সসিভার |
||
পণ্যের বর্ণনা
- TAKFLY XFP-TKBxx92-3LCD20 IEEE803.3ae 10Gbase-Bx এর সাথে সামঞ্জস্যপূর্ণ এবং SMF-এ 20KM পর্যন্ত ট্রান্সমিশন দূরত্ব।
- ট্রান্সসিভার মডিউলটিতে একটি ট্রান্সমিটার রয়েছে যার মধ্যে একটি 1270/ 1330nm DFB লেজার ট্রান্সমিটার রয়েছে।একটি ইন্টিগ্রেটেড 1330/ 1270nm ডিটেক্টর প্রি-অ্যাম্প্লিফায়ার (আইডিপি) একটি অপটিক্যাল হেডারে মাউন্ট করা এবং একটি সীমাবদ্ধ পোস্ট-অ্যাম্প্লিফায়ার আইসি. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
বৈশিষ্ট্য
- 9.95Gb/s থেকে 10.5Gb/s বিট রেট সমর্থন করে
- গরম-প্লাগযোগ্য এক্সএফপি পদচিহ্ন
-
এসএমএফ-এর সাথে সর্বোচ্চ লিংক দৈর্ঘ্য ২০ কিমি
-
1270/ 1330nm DFB লেজার ট্রান্সমিটার এবং 1330/ 1270nm রিসিভার
-
এলসি সংযোগকারী সহ এক্সএফপি এমএসএ প্যাকেজ
-
কোন রেফারেন্স ঘড়ির প্রয়োজন নেই
-
লুপ ব্যাক সাপোর্ট।
-
+3.3V, +1.8V পাওয়ার সাপ্লাই
-
শক্তি অপচয় <2W
-
RoHS এর সাথে সামঞ্জস্যপূর্ণ
-
অন্তর্নির্মিত ডিজিটাল ডায়াগনস্টিক ফাংশন
-
তাপমাত্রা পরিসীমা 0°C থেকে 70°C
অ্যাপ্লিকেশন
- 10GBASE-LR 10.3125Gbps এ
- 10GBASE-LW 9.953Gbps এ
- 10GBASE-BX 10G ইথার্ন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট. | প্রকার. | ম্যাক্স. | ইউনিট | নোট |
| সংরক্ষণ তাপমাত্রা | টিএস | -৪০ | - | 85 | oC | |
| স্টোরেজ পরিবেশে আর্দ্রতা | HA | 5 | - | 95 | % | |
| অপারেটিং আপেক্ষিক আর্দ্রতা | RH | - | - | 85 | % | |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -০.3 | - | 4 | V | |
| সিগন্যাল ইনপুট ভোল্টেজ | ভিসিসি | ভিসিসি-০।3 | - | ভিসিসি+০।3 | V |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিনিট. | প্রকার. | ম্যাক্স. | ইউনিট | নোট |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা | টিএ | 0 | - | 70 | oC | বায়ু প্রবাহ ছাড়া |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 3.14 | 3.3 | 3.47 | V | |
| পাওয়ার সাপ্লাই বর্তমান | আইসিসি | - | - | 450 | mA | |
| ডেটা রেট | BR | 10.3125 | জিবিপিএস | |||
| ট্রান্সমিশন দূরত্ব | টিডি | 2 | - | 20 | কিলোমিটার | দ্রষ্টব্য ১) |
| সংযুক্ত ফাইবার | একক মোড ফাইবার | আইটিইউ-টি জি।652 | ||||
ট্রান্সমিটার স্পেসিফিকেশন
| প্যারামিটার | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | নোট |
| গড় চালিত শক্তি | পিও | -২ | - | 2 | ডিবিএম | |
| গড় চালিত শক্তি ((লেজার বন্ধ) | F-এর পপ-অফ |
- |
- |
-৩০ | ডিবিএম | দ্রষ্টব্য ১) |
| অপটিক্যাল মডুলেশন ব্যাপ্তি | ওএমএ | -3 | - | - | ডিবিএম | দ্রষ্টব্য ১) |
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্যের পরিসীমা | λC | ১২৭০/১৩৩০ | এনএম | |||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | ডিবি | |
| স্পেকট্রাম ব্যান্ডউইথ ((-20dB) | σ | - | - | 1 | এনএম | |
| বিলুপ্তি অনুপাত | জরুরী অবস্থা | 3.5 | 6 | - | ডিবি | দ্রষ্টব্য (২) |
| আউটপুট চোখের মাস্ক | FC_PI_4 REV 7 এর সাথে সামঞ্জস্যপূর্ণ।0 | দ্রষ্টব্য (২) | ||||
1) অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়
2) RPBS 2^31-1 পরীক্ষার মডেল @10.3125Gbs দিয়ে পরিমাপ করা
রিসিভারের স্পেসিফিকেশন
| প্যারামিটার | প্রতীক | মিনিট. | প্রকার. | ম্যাক্স. | ইউনিট | নোট |
| ইনপুট অপটিক্যাল তরঙ্গদৈর্ঘ্য | λIN | ১৩৩০/১২৭০ | এনএম | |||
| রিসিভার সংবেদনশীলতা গড় | পিন | - | - | -১৪।4 | ডিবিএম | দ্রষ্টব্য ১) |
| ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) | পিএসএটি | 0.5 | - | - | ডিবিএম | দ্রষ্টব্য ১) |
| লস অ্যাসেট | পিএ | -৩০ | - | - | ডিবিএম | |
| লস ডি-অ্যাসার্ট | পিডি | - | - | -১৫ | ডিবিএম | |
| লস -হিস্টেরেসিস | PHys | 0.5 | - | 4 | ডিবি |
1) RPBS 2^31-1 পরীক্ষার প্যাটার্ন @10.3125Gbs BER=<10^-12 ER=6DB দিয়ে পরিমাপ করা
বৈদ্যুতিক ইন্টারফেসের বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট. | প্রকার. | ম্যাক্স. | ইউনিট | নোট |
| মোট পাওয়ার সাপ্লাই বর্তমান | আইসিসি | - | - | 350 | mA | |
| ট্রান্সমিটার | ||||||
| ডিফারেনশিয়াল ডেটা ইনপুট ভোল্টেজ | ভিডিটি | 120 | - | 820 | এমভিপি-পি | |
| ডিফারেনশিয়াল লাইন ইনপুট ইম্পেডেন্স | RIN | 85 | 100 | 115 | ওহম | |
| ট্রান্সমিটার ত্রুটি-উচ্চ আউটপুট | VFaultH | 2.4 | - | Vcc | V | |
| ট্রান্সমিটার ত্রুটি আউটপুট কম | VFaultL | -০.3 | - | 0.8 | V | |
| ট্রান্সমিটার নিষ্ক্রিয় করুন ভোল্টেজ- উচ্চ | ভিডিএসএইচ | 2 | - | ভিসিসি+০।3 | V | |
| ট্রান্সমিটার নিষ্ক্রিয় করুন ভোল্টেজ-নিম্ন | ভিডিএসএল | -০.3 | - | 0.8 | V | |
| রিসিভার | ||||||
| ডিফারেনশিয়াল ডেটা আউটপুট ভোল্টেজ | ভিডিআর | 300 | - | 850 | এমভিপি-পি | |
| ডিফারেনশিয়াল লাইন আউটপুট প্রতিবন্ধকতা | রুট | 80 | 100 | 120 | ওহম | |
| রিসিভার LOS টান আপ রেসিস্টর | RLOS | 4.7 | - | 10 | কোহম | |
| ডেটা আউটপুট উত্থান/পতনের সময় | tr/tf | 20 | - | - | ps | |
| LOS আউটপুট ভোল্টেজ-উচ্চ | ভিএলওএসএইচ | 2 | - | Vcc | V | |
| LOS আউটপুট ভোল্টেজ-নিম্ন | ভিএলওএসএল | -০.3 | - | 0.4 | V | |
পিন বর্ণনা
|
পিন |
যুক্তি |
প্রতীক |
নাম/বর্ণনা |
নোট |
| 1 | জিএনডি | গ্রাউন্ড মডিউল | 1 | |
| 2 | VEE5 | ঐচ্ছিক ₹5.2 পাওয়ার সাপ্লাই ₹ প্রয়োজন নেই | ||
| 3 | LVTTL-I | মোড-ডিজেল | মডিউল অপসারণ; যখন কম রাখা হয় তখন মডিউলকে 2-ওয়্যার সিরিয়াল ইন্টারফেস কমান্ডগুলিতে সাড়া দিতে দেয় | |
| 4 | LVTTL-O | বিরতি দিন | বিচ্ছিন্ন (বার); একটি গুরুত্বপূর্ণ অবস্থার উপস্থিতি নির্দেশ করে যা সিরিয়াল 2-ওয়্যার ইন্টারফেসের মাধ্যমে পড়তে পারে | 2 |
| 5 | LVTTL-I | TX_DIS | ট্রান্সমিটার নিষ্ক্রিয়; ট্রান্সমিটার লেজার উৎস বন্ধ | |
| 6 | VCC5 | +৫ পাওয়ার সাপ্লাই | ||
| 7 | জিএনডি | গ্রাউন্ড মডিউল | 1 | |
| 8 | ভিসিসি৩ | +৩.৩ ভোল্ট পাওয়ার সাপ্লাই | ||
| 9 | ভিসিসি৩ | +৩.৩ ভোল্ট পাওয়ার সাপ্লাই | ||
| 10 | LVTTL-I | এসসিএল | সিরিয়াল ২-ওয়্যার ইন্টারফেস ঘড়ি | 2 |
| 11 | LVTTLI/O | এসডিএ | সিরিয়াল 2-ওয়্যার ইন্টারফেস ডেটা লাইন | 2 |
| 12 | LVTTL-O | Mod_Abs |
মডিউল অনুপস্থিত; মডিউল অনুপস্থিত নির্দেশ করে। মডিউল। |
2 |
| 13 | LVTTL-O | Mod_NR |
মডিউল প্রস্তুত নয়; এক্সজিআইজিএ এটিকে একটি যৌক্তিক OR হিসাবে সংজ্ঞায়িত করে RX_LOS এবং TX/RX-এ লক হ্রাস। |
2 |
| 14 | LVTTL-O | RX_LOS | রিসিভার সিগন্যাল ক্ষতির সূচক | 2 |
| 15 | জিএনডি | গ্রাউন্ড মডিউল | 1 | |
| 16 | জিএনডি | গ্রাউন্ড মডিউল | 1 | |
| 17 | সিএমএল-ও | আর ডি- | রিসিভার ইনভার্টেড ডেটা আউটপুট | |
| 18 | সিএমএল-ও | আরডি+ | রিসিভার নন-ইনভার্টেড ডেটা আউটপুট | |
| 19 | জিএনডি | গ্রাউন্ড মডিউল | 1 | |
| 20 | ভিসিসি২ | +১.৮ ভোল্ট পাওয়ার সাপ্লাই ∙ প্রয়োজন নেই | ||
|
21 |
LVTTL-I |
P_Down/RST |
পাওয়ার ডাউন; যখন উচ্চ, কম শক্তিতে মডিউল রাখে স্ট্যান্ডবাই মোডে এবং P_Down এর পতনের প্রান্তে একটি মডিউল রিসেট |
|
| পুনরায় সেট করুন; পতনশীল প্রান্তটি একটি পাওয়ার চক্রের সমতুল্য 2-ক্যার সিরিয়াল ইন্টারফেস সহ মডিউলটির সম্পূর্ণ পুনরায় সেট শুরু করে। | ||||
| 22 | ভিসিসি২ | +১.৮ ভোল্ট পাওয়ার সাপ্লাই ∙ প্রয়োজন নেই | ||
| 23 | জিএনডি | গ্রাউন্ড মডিউল | 1 | |
| 24 | PECL-I | RefCLK+ | রেফারেন্স ক্লক ইনভার্টেড ইনপুট, এসি হোস্ট বোর্ডে সংযুক্ত | 3 |
| 25 | PECL-I | রেফারেল- | রেফারেন্স ক্লক ইনভার্টেড ইনপুট, এসি হোস্ট বোর্ডে সংযুক্ত | 3 |
| 26 | জিএনডি | গ্রাউন্ড মডিউল | 1 | |
| 27 | জিএনডি | গ্রাউন্ড মডিউল | 1 | |
| 28 | সিএমএল-আই | টিডি- | ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট | |
| 29 | সিএমএল-আই | টিডি+ | ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইনপুট | |
| 30 | জিএনডি | গ্রাউন্ড মডিউল | 1 |
নোটঃ
1) মডিউল সার্কিট গ্রাউন্ড মডিউল চ্যাসি গ্রাউন্ড থেকে পৃথক করা হয়।
2) খোলা সংগ্রাহক; হোস্ট বোর্ডে 3.15V থেকে 3.6V এর মধ্যে একটি ভোল্টেজে 4.7k ∼ 10kohms দিয়ে টানা উচিত।
3) একটি রেফারেন্স ঘড়ি ইনপুট XFP-10GER দ্বারা প্রয়োজন হয় না। যদি উপস্থিত হয়, এটি উপেক্ষা করা হবে।
প্রস্তাবিত ব্লক সার্কিট
রূপরেখা মাত্রা
নিয়ন্ত্রক সম্মতি
| বৈশিষ্ট্য | রেফারেন্স | পারফরম্যান্স |
| ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ইএসডি) | IEC/EN 61000-4-2 | মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
| ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) |
এফসিসি পার্ট ১৫ ক্লাস বি EN 55022 ক্লাস বি (সিআইএসপিআর ২২এ) |
মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
| লেজার চোখের নিরাপত্তা | এফডিএ ২১সিএফআর ১০৪০10, 1040.11 আইইসি/ইন 60825-1, 2 | ক্লাস ১ লেজার পণ্য |
| উপাদান স্বীকৃতি | IEC/EN 60950, UL | মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
| ROHS | ২০০২/৯৫/ইসি | মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
| ই এম সি | EN61000-3 | মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
ডিজিটাল ডায়গনিস্টিক ফাংশন
TAKFLY TK-B3524-3LCD2 ট্রান্সিভারগুলি এসএফপি এমএসএ-তে সংজ্ঞায়িত 2-ওয়্যার সিরিয়াল যোগাযোগ প্রোটোকল সমর্থন করে। এটি GBIC স্ট্যান্ডার্ডে সংজ্ঞায়িত E2PROM এর সাথে খুব ঘনিষ্ঠভাবে সম্পর্কিত,একই বৈদ্যুতিক স্পেসিফিকেশন সহ.
স্ট্যান্ডার্ড এসএফপি সিরিয়াল আইডি সনাক্তকরণ তথ্যে অ্যাক্সেস সরবরাহ করে যা ট্রান্সিভারগুলির ক্ষমতা, স্ট্যান্ডার্ড ইন্টারফেস, প্রস্তুতকারক এবং অন্যান্য তথ্য বর্ণনা করে।
উপরন্তু, TAKFLY SFP ট্রান্সিভারগুলি একটি অনন্য উন্নত ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস সরবরাহ করে, যা ট্রান্সিভারের তাপমাত্রা,লেজার বিভাজক বর্তমান, প্রেরিত অপটিক্যাল শক্তি, প্রাপ্ত অপটিক্যাল শক্তি এবং ট্রান্সসিভার সরবরাহ ভোল্টেজ। এটি একটি পরিশীলিত সিস্টেম সংকেত এবং সতর্কতা পতাকা সংজ্ঞায়িত করে,যা নির্দিষ্ট অপারেটিং পরামিতিগুলি কারখানার সেট স্বাভাবিক পরিসরের বাইরে থাকলে শেষ ব্যবহারকারীদের সতর্ক করে.
এসএফপি এমএসএ E2PROM-এ একটি 256-বাইট মেমরি ম্যাপ সংজ্ঞায়িত করে যা 8 বিট ঠিকানা 1010000X (A0h) এ 2-ডায়ার সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য।ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস ৮ বিট ঠিকানা 1010001X (A2h) ব্যবহার করে, তাই মূলত সংজ্ঞায়িত সিরিয়াল আইডি মেমরি ম্যাপ অপরিবর্তিত থাকে। ইন্টারফেস,এবং এইভাবে GBIC স্পেসিফিকেশন এবং SFP মাল্টি সোর্স চুক্তি উভয়ের সাথে পুরোপুরি পিছনে সামঞ্জস্যপূর্ণ.
অপারেটিং এবং ডায়াগনস্টিক তথ্য ট্রান্সিভারের ভিতরে একটি ডিজিটাল ডায়াগনস্টিক ট্রান্সিভার কন্ট্রোলার (ডিডিটিসি) দ্বারা পর্যবেক্ষণ এবং রিপোর্ট করা হয়, যা একটি 2-ওয়্যার সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেস করা হয়।যখন সিরিয়াল প্রোটোকল সক্রিয় করা হয়, সিরিয়াল ঘড়ি সংকেত (এসসিএল, মোড ডিএফ 1) হোস্ট দ্বারা উত্পন্ন হয়। ইতিবাচক প্রান্তটি এসএফপি ট্রান্সিভারে E2PROM এর সেগমেন্টগুলিতে ডেটা ঘড়ি করে যা লেখার সুরক্ষিত নয়।নেতিবাচক প্রান্ত SFP ট্রান্সিভার থেকে তথ্য ঘড়িসিরিয়াল ডেটা সিগন্যাল (এসডিএ, মোড ডিএফ ২) সিরিয়াল ডেটা ট্রান্সফারের জন্য দ্বি-দিকনির্দেশক।
হোস্ট সিরিয়াল প্রোটোকল অ্যাক্টিভেশনের শুরু এবং শেষ চিহ্নিত করতে এসসিএল এর সাথে এসডিএ ব্যবহার করে।স্মৃতিগুলি 8-বিট ডেটা শব্দের একটি সিরিজ হিসাবে সংগঠিত হয় যা পৃথকভাবে বা ক্রমাগতভাবে সম্বোধন করা যেতে পারেTK-B3524-3LCD2 এর ডিজিটাল ডায়াগনস্টিক ডিফল্টরূপে অভ্যন্তরীণভাবে ক্যালিব্রেট করা আছে।
