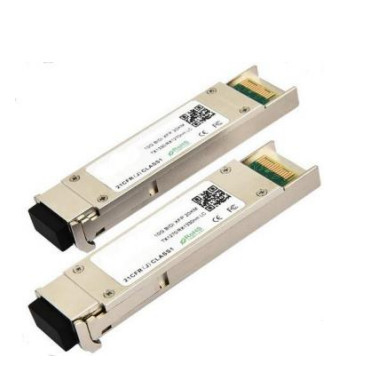

10Gbps XFP দ্বি-দিকনির্দেশক ট্রান্সিভার, 60KM পৌঁছান Tx1270/1330nm / Rx1330/1270nm
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | TK-Bxx92-3LCD60 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
|
বিস্তারিত তথ্য |
|||
| অনুপাত: | 50/50 | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 1450nm |
|---|---|---|---|
| সন্নিবেশ হ্রাস: | ≤0.3dB | প্যাকেজের ওজন: | 10 গ্রাম |
| প্যাকেজের ধরন: | বেয়ার ফাইবার, 900um লুজ টিউব, 2 মিমি কেবল | তরঙ্গদৈর্ঘ্য: | 1310nm |
| অক্ষ প্রান্তিককরণ: | ধীর অক্ষ বা দ্রুত অক্ষ | তরঙ্গদৈর্ঘ্য পরিসীমা: | 1310nm, 1550nm |
| প্রয়োগ: | অপটিক্যাল কমিউনিকেশন সিস্টেম | স্প্লিটার অনুপাত: | 98/2 |
| সংগ্রহস্থল তাপমাত্রা: | -40~+85℃ | পোর্ট নাম্বার: | 1x2 |
| ফাইবারের দৈর্ঘ্য: | ১ মিটার | ফাইবার: | পিএম কর্নিং ৯৮০ এনএম ফাইবার |
| পাওয়ার হ্যান্ডলিং ক্ষমতা: | উচ্চ ক্ষমতা | ||
| বিশেষভাবে তুলে ধরা: | 1330nm এক্সএফপি দ্বি-দিকের ট্রান্সিভার,60KM এক্সএফপি দ্বি-দিকের ট্রান্সিভার,10 গিগাবাইট / সেকেন্ড এক্সএফপি দ্বি-নির্দেশক ট্রান্সিভার |
||
পণ্যের বর্ণনা
- TAKFLY XFP-TKBxx92-3LCD60 IEEE803.3ae 10Gbase-Bx-এর সাথে সঙ্গতিপূর্ণ। এবং SMF এ 60 কিমি পর্যন্ত ট্রান্সমিশন দূরত্ব।
-
ট্রান্সসিভার মডিউলটিতে একটি 1270/ 1330nm DFB লেজার ট্রান্সমিটার সহ একটি ট্রান্সমিটার রয়েছে এবং রিসিভার বিভাগে একটি TIA ট্রান্সমিটারের সাথে সমন্বিত একটি APD ফটোডিওড রয়েছে এবং রিসিভার 0℃ থেকে +70℃ এর বিস্তৃত তাপমাত্রা পরিসরের মধ্যে আলাদা এবং সর্বোত্তম তাপ অপচয় এবং অফার করে। চমৎকার ইলেক্ট্রোম্যাগনেটিক শিল্ডিং এইভাবে উচ্চ বন্দর ঘনত্ব সক্ষম করে 10GbE সিস্টেমের জন্য।
বৈশিষ্ট্য
- 9.95Gb/s থেকে 10.5Gb/s বিট রেট সমর্থন করে
- বাহট-প্লাগেবল XFP পদচিহ্ন
-
SMF এর সাথে সর্বাধিক লিঙ্কের দৈর্ঘ্য 60KM
-
1270/ 1330nm DFB লেজার ট্রান্সমিটার এবং 1330/ 1270nm রিসিভার
-
LC সংযোগকারী সহ XFP MSA প্যাকেজ
-
কোন রেফারেন্স ঘড়ি প্রয়োজন
-
লুপ ব্যাক সাপোর্ট।
-
+3.3V,+1.8V পাওয়ার সাপ্লাই
-
শক্তি অপচয় <2W
-
RoHS এর সাথে সামঞ্জস্যপূর্ণ
-
অন্তর্নির্মিত ডিজিটাল ডায়গনিস্টিক ফাংশন
-
তাপমাত্রা পরিসীমা 0°C থেকে 70°C
অ্যাপ্লিকেশন
- 10GBASE-ER 10G ইথারনেট 10.3125Gbps
- 9.953Gbps এ 10GBASE-EW 10G ইথারনেট
- 1200-SM-LL-L 1-0G ফাইবার চ্যানেল 10.51875Gbps
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন. | টাইপ. | সর্বোচ্চ. | ইউনিট | দ্রষ্টব্য |
| স্টোরেজ তাপমাত্রা | টি.এস | -40 | - | 85 | ºC | |
| সঞ্চয়স্থান পরিবেষ্টিত আর্দ্রতা | হা | 5 | - | 95 | % | |
| অপারেটিং আপেক্ষিক আর্দ্রতা | আরএইচ | - | - | 85 | % | |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.3 | - | 4 | ভি | |
| সিগন্যাল ইনপুট ভোল্টেজ | ভিসিসি | Vcc-0.3 | - | Vcc+0.3 | ভি |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন. | টাইপ. | সর্বোচ্চ. | ইউনিট | দ্রষ্টব্য |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা | টি.এ | 0 | - | 70 | ºC | বায়ু প্রবাহ ছাড়া |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 3.14 | 3.3 | 3.47 | ভি | |
| পাওয়ার সাপ্লাই কারেন্ট | আইসিসি | - | - | 450 | এমএ | |
| ডেটা রেট | বি.আর | 10.3125 | জিবিপিএস | |||
| ট্রান্সমিশন দূরত্ব | টিডি | 2 | - | 60 | কিমি | নোট (1) |
| মিলিত ফাইবার | একক মোড ফাইবার | ITU-T G.652 | ||||
ট্রান্সমিটারের স্পেসিফিকেশন
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | দ্রষ্টব্য |
| গড় চালু শক্তি | PO | 2 | - | 6 | dBm | |
| গড় চালু শক্তি (লেজার বন্ধ) | POUT-OF F |
- |
- |
-30 | dBm | নোট (1) |
| অপটিক্যাল মডুলেশন প্রশস্ততা | ওএমএ | -3 | - | - | dBm | নোট (1) |
| কেন্দ্র তরঙ্গদৈর্ঘ্য পরিসীমা | λC | 1270/1330 | nm | |||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | |
| স্পেকট্রাম ব্যান্ডউইথ (-20dB) | σ | - | - | 1 | nm | |
| বিলুপ্তির অনুপাত | ইআর | 3.5 | 6 | - | dB | নোট (2) |
| আউটপুট আই মাস্ক | FC_PI_4 REV 7.0 এর সাথে সঙ্গতিপূর্ণ | নোট (2) | ||||
1) অপটিক্যাল শক্তি SMF এ চালু করা হয়
2) RPBS 2^31-1 টেস্ট প্যাটার্ন @10.3125Gbs দিয়ে পরিমাপ করা হয়েছে
রিসিভারের স্পেসিফিকেশন
| প্যারামিটার | প্রতীক | মিন. | টাইপ. | সর্বোচ্চ. | ইউনিট | দ্রষ্টব্য |
| ইনপুট অপটিক্যাল তরঙ্গদৈর্ঘ্য | λIN | 1330/1270 | nm | |||
| গড়ে রিসিভার সংবেদনশীলতা | পিন | - | - | -20 | dBm | নোট (1) |
| ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) | পিএসএটি | 0.5 | - | - | dBm | নোট (1) |
| LOS দাবি | পিএ | -30 | - | - | dBm | |
| LOS De-Assert | পিডি | - | - | -25 | dBm | |
| LOS - হিস্টেরেসিস | PHys | 0.5 | - | 4 | dB |
1) RPBS 2^31-1 টেস্ট প্যাটার্ন @10.3125Gbs BER=<10^-12 ER=6DB দিয়ে পরিমাপ করা হয়েছে
বৈদ্যুতিক ইন্টারফেস বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন. | টাইপ. | সর্বোচ্চ. | ইউনিট | দ্রষ্টব্য |
| মোট বিদ্যুৎ সরবরাহ বর্তমান | আইসিসি | - | - | 350 | এমএ | |
| ট্রান্সমিটার | ||||||
| ডিফারেনশিয়াল ডেটা ইনপুট ভোল্টেজ | ভিডিটি | 120 | - | 820 | mVp-p | |
| ডিফারেনশিয়াল লাইন ইনপুট প্রতিবন্ধকতা | RIN | 85 | 100 | 115 | ওম | |
| ট্রান্সমিটার ফল্ট আউটপুট-উচ্চ | VFaultH | 2.4 | - | ভিসিসি | ভি | |
| ট্রান্সমিটার ফল্ট আউটপুট-নিম্ন | VFaultL | -0.3 | - | 0.8 | ভি | |
| ট্রান্সমিটার নিষ্ক্রিয় ভোল্টেজ- উচ্চ | VDisH | 2 | - | Vcc+0.3 | ভি | |
| ট্রান্সমিটার নিষ্ক্রিয় ভোল্টেজ- কম | ভিডিআইএসএল | -0.3 | - | 0.8 | ভি | |
| রিসিভার | ||||||
| ডিফারেনশিয়াল ডেটা আউটপুট ভোল্টেজ | ভিডিআর | 300 | - | 850 | mVp-p | |
| ডিফারেনশিয়াল লাইন আউটপুট প্রতিবন্ধকতা | রাউট | 80 | 100 | 120 | ওম | |
| রিসিভার LOS টান আপ প্রতিরোধক | আরএলওএস | 4.7 | - | 10 | কোহম | |
| ডেটা আউটপুট বৃদ্ধি/পতনের সময় | tr/tf | 20 | - | - | পিএস | |
| LOS আউটপুট ভোল্টেজ-উচ্চ | VLOSH | 2 | - | ভিসিসি | ভি | |
| LOS আউটপুট ভোল্টেজ-লো | ভিএলওএসএল | -0.3 | - | 0.4 | ভি | |
পিন বর্ণনা
|
পিন |
যুক্তিবিদ্যা |
প্রতীক |
নাম/বর্ণনা |
দ্রষ্টব্য |
| 1 | জিএনডি | মডিউল গ্রাউন্ড | 1 | |
| 2 | VEE5 | ঐচ্ছিক –5.2 পাওয়ার সাপ্লাই – প্রয়োজন নেই | ||
| 3 | LVTTL-I | মোড-ডেসেল | মডিউল ডি-সিলেক্ট; কম রাখা হলে মডিউলটিকে 2-ওয়্যার সিরিয়াল ইন্টারফেস কমান্ডে সাড়া দেওয়ার অনুমতি দেয় | |
| 4 | LVTTL-O | বাধা | বাধা (বার); একটি গুরুত্বপূর্ণ অবস্থার উপস্থিতি নির্দেশ করে যা সিরিয়াল 2-ওয়্যার ইন্টারফেসে পড়া যেতে পারে | 2 |
| 5 | LVTTL-I | TX_DIS | ট্রান্সমিটার নিষ্ক্রিয়; ট্রান্সমিটার লেজার উৎস বন্ধ | |
| 6 | VCC5 | +5 পাওয়ার সাপ্লাই | ||
| 7 | জিএনডি | মডিউল গ্রাউন্ড | 1 | |
| 8 | VCC3 | +3.3V পাওয়ার সাপ্লাই | ||
| 9 | VCC3 | +3.3V পাওয়ার সাপ্লাই | ||
| 10 | LVTTL-I | SCL | সিরিয়াল 2-তারের ইন্টারফেস ঘড়ি | 2 |
| 11 | LVTTLI/O | এসডিএ | সিরিয়াল 2-ওয়্যার ইন্টারফেস ডেটা লাইন | 2 |
| 12 | LVTTL-O | Mod_Abs | মডিউল অনুপস্থিত; নির্দেশ করে মডিউল উপস্থিত নেই। মডিউল মধ্যে স্থল. | 2 |
| 13 | LVTTL-O | Mod_NR | মডিউল প্রস্তুত নয়; XGIGA এটিকে একটি যৌক্তিক বা RX_LOS এবং TX/RX-এ লকের ক্ষতির মধ্যে সংজ্ঞায়িত করে। | 2 |
| 14 | LVTTL-O | RX_LOS | সংকেত সূচক রিসিভার ক্ষতি | 2 |
| 15 | জিএনডি | মডিউল গ্রাউন্ড | 1 | |
| 16 | জিএনডি | মডিউল গ্রাউন্ড | 1 | |
| 17 | CML-O | আরডি- | রিসিভার ইনভার্টেড ডাটা আউটপুট | |
| 18 | CML-O | RD+ | রিসিভার নন-ইনভার্টেড ডেটা আউটপুট | |
| 19 | জিএনডি | মডিউল গ্রাউন্ড | 1 | |
| 20 | VCC2 | +1.8V পাওয়ার সাপ্লাই - প্রয়োজন নেই | ||
|
21 |
LVTTL-I |
P_Down/RST |
পাওয়ার ডাউন; যখন উচ্চ হয়, মডিউলটিকে কম শক্তির স্ট্যান্ড-বাই মোডে রাখে এবং P_Down এর পতনশীল প্রান্তে একটি মডিউল রিসেট শুরু করে | |
| রিসেট; পতনশীল প্রান্তটি একটি পাওয়ার চক্রের সমতুল্য 2-তারের সিরিয়াল ইন্টারফেস সহ মডিউলটির একটি সম্পূর্ণ রিসেট শুরু করে। | ||||
| 22 | VCC2 | +1.8V পাওয়ার সাপ্লাই - প্রয়োজন নেই | ||
| 23 | জিএনডি | মডিউল গ্রাউন্ড | 1 | |
| 24 | পিইসিএল-আই | RefCLK+ | রেফারেন্স ক্লক নন-ইনভার্টেড ইনপুট, হোস্ট বোর্ডে সংযুক্ত এসি - প্রয়োজন নেই | 3 |
| 25 | পিইসিএল-আই | RefCLK- | রেফারেন্স ক্লক ইনভার্টেড ইনপুট, হোস্ট বোর্ডে এসি সংযুক্ত – প্রয়োজন নেই | 3 |
| 26 | জিএনডি | মডিউল গ্রাউন্ড | 1 | |
| 27 | জিএনডি | মডিউল গ্রাউন্ড | 1 | |
| 28 | CML-I | টিডি- | ট্রান্সমিটার ইনভার্টেড ডাটা ইনপুট | |
| 29 | CML-I | TD+ | ট্রান্সমিটার অ-উল্টানো ডেটা ইনপুট | |
| 30 | জিএনডি | মডিউল গ্রাউন্ড | 1 |
নোট:
1) মডিউল সার্কিট গ্রাউন্ড মডিউলের মধ্যে মডিউল চ্যাসিস গ্রাউন্ড থেকে বিচ্ছিন্ন।
2) খোলা সংগ্রাহক; হোস্ট বোর্ডে 4.7k - 10kohms দিয়ে 3. 15V এবং 3.6V এর মধ্যে একটি ভোল্টেজে টেনে আনতে হবে।
3) XFP-10GER দ্বারা একটি রেফারেন্স ক্লক ইনপুট প্রয়োজন হয় না। উপস্থিত থাকলে তা উপেক্ষা করা হবে।
প্রস্তাবিত ব্লক সার্কিট
রূপরেখা মাত্রা
রেগুলেটরি কমপ্লায়েন্স
| বৈশিষ্ট্য | রেফারেন্স | কর্মক্ষমতা |
| ইলেক্ট্রোস্ট্যাটিক স্রাব (ESD) | IEC/EN 61000-4-2 | মান সঙ্গে সামঞ্জস্যপূর্ণ |
| ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) |
FCC পার্ট 15 ক্লাস B EN 55022 ক্লাস B (CISPR 22A) |
মান সঙ্গে সামঞ্জস্যপূর্ণ |
| লেজার আই নিরাপত্তা | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | ক্লাস 1 লেজার পণ্য |
| উপাদান স্বীকৃতি | IEC/EN 60950, UL | মান সঙ্গে সামঞ্জস্যপূর্ণ |
| ROHS | 2002/95/EC | মান সঙ্গে সামঞ্জস্যপূর্ণ |
| ইএমসি | EN61000-3 | মান সঙ্গে সামঞ্জস্যপূর্ণ |
