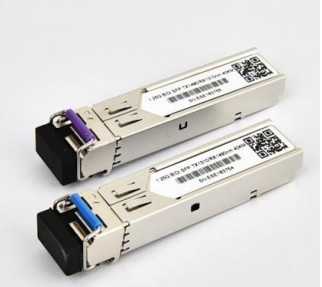

1.25Gbps SFP দ্বি-দিকনির্দেশক ট্রান্সিভার, 20KM পৌঁছান Tx1310nm/Rx1490nm
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | TK-Bxx92-3LCD20 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
|
বিস্তারিত তথ্য |
|||
| অনুপাত: | 50/50 | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 1450nm |
|---|---|---|---|
| সন্নিবেশ হ্রাস: | ≤0.3dB | প্যাকেজের ওজন: | 10 গ্রাম |
| প্যাকেজের ধরন: | বেয়ার ফাইবার, 900um লুজ টিউব, 2 মিমি কেবল | তরঙ্গদৈর্ঘ্য: | 1310nm |
| অক্ষ প্রান্তিককরণ: | ধীর অক্ষ বা দ্রুত অক্ষ | তরঙ্গদৈর্ঘ্য পরিসীমা: | 1310nm, 1550nm |
| প্রয়োগ: | অপটিক্যাল কমিউনিকেশন সিস্টেম | স্প্লিটার অনুপাত: | 98/2 |
| সংগ্রহস্থল তাপমাত্রা: | -40~+85℃ | পোর্ট নাম্বার: | 1x2 |
| ফাইবারের দৈর্ঘ্য: | ১ মিটার | ফাইবার: | পিএম কর্নিং ৯৮০ এনএম ফাইবার |
| পাওয়ার হ্যান্ডলিং ক্ষমতা: | উচ্চ ক্ষমতা | ||
| বিশেষভাবে তুলে ধরা: | Tx1310nm/Rx1490nm SFP দ্বি-দিকের ট্রান্সিভার,1.২৫ গিগাবাইট / সেকেন্ডের এসএফপি দ্বি-দিকের ট্রান্সিভার,20 কিমি পৌঁছান এসএফপি দ্বি-নির্দেশক ট্রান্সিভার |
||
পণ্যের বর্ণনা
- এসএফপি-বিআইডিআই ট্রান্সিভারগুলি উচ্চ-কার্যকারিতা, ব্যয়-কার্যকর মডিউল যা 1.25Gbps/1.0625Gbps এর দ্বৈত ডেটা-রেট এবং 20KM ট্রান্সমিশন দূরত্ব সহ এসএমএফ সমর্থন করে।
- ট্রান্সিসিভারটি তিনটি বিভাগে গঠিতঃ একটি এফপি লেজার ট্রান্সমিটার, একটি ট্রান্স-ইম্পেড্যান্স প্রাক-বর্ধক (টিআইএ) এবং এমসিইউ কন্ট্রোল ইউনিটের সাথে সংহত একটি পিন ফটোডাইড।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ.
- ট্রান্সিভারগুলি এসএফপি মাল্টি-সোর্স চুক্তি (এমএসএ) এবং এসএফএফ -8472 এর সাথে সামঞ্জস্যপূর্ণ। আরও তথ্যের জন্য, দয়া করে এসএফপি এমএসএ দেখুন।
বৈশিষ্ট্য
- ১.২৫ গিগাবাইট/১.০৬৩ গিগাবাইট/১.২৫ গিগাবাইটের ডাবল ডেটা রেট অপারেশন
- 1310nm FP লেজার এবং 20KM ট্রান্সমিশনের জন্য পিন ফটোডেটেক্টর
- SFP MSA এবং SFF-8472 এর সাথে সামঞ্জস্যপূর্ণ
- ডিজিটাল ডায়াগনস্টিক মনিটরিংঃ অভ্যন্তরীণ ক্যালিব্রেশন বা বাহ্যিক ক্যালিব্রেশন
- SONET OC-24-LR-1 এর সাথে সামঞ্জস্যপূর্ণ
- RoHS এর সাথে সামঞ্জস্যপূর্ণ
- +3.3V একক পাওয়ার সাপ্লাই
- অপারেটিং কেস তাপমাত্রা পরিসীমাঃ 0 °C থেকে +70 °C (বাণিজ্যিক) /-40 °C থেকে +85 °C (শিল্প)
অ্যাপ্লিকেশন
- গিগাবাইট ইথারনেট
- ফাইবার চ্যানেল
- ইন্টারফেস পরিবর্তন করুন
- স্যুইচড ব্যাকপ্লেন অ্যাপ্লিকেশন
- রাউটার/সার্ভার ইন্টারফেস
- অন্যান্য অপটিক্যাল ট্রান্সমিশন সিস্টেম
মডিউল ব্লক চিত্রচিত্র
পরম সর্বাধিক রেটিং
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | রেফ। |
| সর্বাধিক সরবরাহ ভোল্টেজ | Vcc | -০.5 | 4.7 | V | ||
| সংরক্ষণ তাপমাত্রা | টিএস | -৪০ | 85 | °C | ||
| কেস অপারেটিং তাপমাত্রা | শীর্ষ | 0 | 70 | °C |
বৈদ্যুতিক বৈশিষ্ট্য(TOP = 0 থেকে 70°C, VCC = 3.15 থেকে 3.60ভোল্ট)
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | রেফ। |
| সরবরাহ ভোল্টেজ | Vcc | 3.15 | 3.3 | 3.6 | V | |
| সরবরাহের বর্তমান | আইসিসি | 185 | 280 | mA | ||
| ট্রান্সমিটার | ||||||
| ইনপুট ডিফারেনশিয়াল ইম্পেড্যান্স | রিন | 100 | Ω | 1 | ||
| একক শেষ তথ্য ইনপুট সুইং | ভিন, পিপি | 250 | 1200 | এমভি | ||
| ট্রান্সমিট অক্ষম ভোল্টেজ | ভার্চুয়াল ডি | ভিসিসি১।3 | Vcc | V | ||
| ট্রান্সমিট অ্যাক্টিভ ভোল্টেজ | VEN | গরু | ভি + ০।8 | V | 2 | |
| ট্রান্সমিশন অক্ষম করুন | 10 | আমাদের | ||||
| রিসিভার | ||||||
| একক শেষ ডেটা আউটপুট সুইং | ভুট, পিপি | 250 | 800 | এমভি | 3 | |
| ডেটা আউটপুট বৃদ্ধি সময় | tr | 100 | 175 | ps | 4 | |
| ডেটা আউটপুট পতনের সময় | টিএফ | 100 | 175 | ps | 4 | |
| লস দোষ | ভিএলওএস ত্রুটি | ভিসিসি ০।5 | VccHOST | V | 5 | |
| লস স্বাভাবিক | ভিএলওএস মান | গরু | ভি+০।5 | V | 5 | |
| বিদ্যুৎ সরবরাহ প্রত্যাখ্যান | পিএসআর | 100 | এমভিপিপি | 6 | ||
নোটঃ
- সরাসরি টিএক্স ডেটা ইনপুট পিনের সাথে সংযুক্ত।
- অথবা ওপেন সার্কিট।
- ১০০ ওম ডিফারেনশিয়াল টার্মিনেশন।
- ২০ ০ ৮০ %
- লস অফ সিগন্যাল হল LVTTL। লজিক 0 স্বাভাবিক অপারেশন নির্দেশ করে; লজিক 1 কোন সংকেত সনাক্ত করা হয় না নির্দেশ করে।
- রিসিভারের সংবেদনশীলতা পাওয়ার সাপ্লাই ফিল্টারিং নেটওয়ার্কের মাধ্যমে প্রস্তাবিত পাওয়ার সাপ্লাই ফিল্টারিং নেটওয়ার্কের মাধ্যমে প্রয়োগ করা নির্দিষ্ট মান পর্যন্ত 20 Hz থেকে 1.5 MHz পর্যন্ত পাওয়ার সাপ্লাই সিনোসয়েডাল মডুলেশনের সাথে সামঞ্জস্যপূর্ণ।
বৈদ্যুতিক ইনপুট / আউটপুট বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | নোট | |
| ইনপুট ভোল্টেজ সুইচিং | 120 | 820 | এমভিপিপি | 1 | |||
|
Tx ইনপুট নিষ্ক্রিয় করুন |
এইচ | এইচআইভি | 2.0 | ভিসিসি+০।3 |
V |
||
| এল | ভিআইএল | 0 | 0.8 | ||||
|
Tx ফল্ট আউটপুট |
এইচ | ভিওএইচ | 2.0 | ভিসিসি+০।3 |
V |
2 |
|
| এল | ভিওএল | 0 | 0.8 | ||||
| ইনপুট ডিফারেনশিয়াল | জিন | 100 | Ω | ||||
| প্যারামিটার | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | নোট | |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | 340 | 650 | 800 | এমভিপিপি | 3 | ||
|
Rx LOS আউটপুট |
এইচ | ভিওএইচ | 2.0 | ভিসিসি+০।3 | V |
2 |
|
| এল | ভিওএল | 0 | 0.8 | ||||
নোটঃ
1. টিডি +/- মডিউলের অভ্যন্তরে 100Ω ডিফারেনশিয়াল সমাপ্তির সাথে অভ্যন্তরীণভাবে এসি সংযুক্ত।
2. Tx ফল্ট এবং Rx LOS খোলা সংগ্রাহক আউটপুট, যা হোস্ট বোর্ডে 4.7k থেকে 10kΩ প্রতিরোধের সাথে টানা উচিত। 2.0V এবং Vcc + 0.3V এর মধ্যে ভোল্টেজ টানুন।
3. RD +/- আউটপুট অভ্যন্তরীণভাবে এসি সংযুক্ত হয়, এবং ব্যবহারকারী SERDES এ 100Ω (বিভিন্ন) দিয়ে শেষ করা উচিত
অপটিক্যাল বৈশিষ্ট্য
ট্রান্সমিটার
| প্যারামিটার | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | নোট |
| অপারেটিং তরঙ্গদৈর্ঘ্য | λC | 1260 | 1310 | 1360 | এনএম | |
| আউটপুট পাওয়ার (সক্রিয়) | পো | -৯ | -3 | ডিবিএম | 1 | |
| বিলুপ্তি অনুপাত | জরুরী অবস্থা | 10 | ডিবি | 1 | ||
| RMS বর্ণালী প্রস্থ | Δλ | 4 | এনএম | |||
| উত্থান / পতনের সময় (20% ~ 80%) | Tr/Tf | 0.26 | ps | 2 | ||
| আউটপুট চোখের মাস্ক | Telcordia GR-253-CORE এবং ITU-T G.957 সামঞ্জস্যপূর্ণ | |||||
1. 2 ^ 23-1 NRZ PRBS প্যাটার্ন এ পরিমাপ
2. ট্রান্সমিটার চোখের মাস্ক সংজ্ঞা
| প্যারামিটার | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | নোট |
| অপারেটিং তরঙ্গদৈর্ঘ্য | 1470 | 1510 | এনএম | |||
| সংবেদনশীলতা | পিসেন | -২২ | ডিবিএম | 1 | ||
| মিনি. ওভারলোড | পিম্যাক্স | -3 | ডিবিএম | |||
| লস অ্যাসেট | বাবা | - ৩৬ | ডিবিএম | |||
| লস ডি-অ্যাসেট | Pd | -২৪ | ডিবিএম | 2 | ||
| এলওএস হিস্টেরেসিস | পিডি-পিএ | 0.5 | 6 | ডিবি |
1. আলোর উৎস 1310nm (1490nm) দিয়ে পরিমাপ করা হয়, ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ।
2. যখন লস ডি-অ্যাফার করা হয়, তখন RX ডেটা +/- আউটপুট সিগন্যাল আউটপুট হয়।
পিন সংজ্ঞা এবং কার্যাবলী
| পিন | নাম | ফাংশন | নোট |
| 1 | ভিইটি | Tx মাটি | |
| 2 | Tx ত্রুটি | Tx ফল্ট ইঙ্গিত, খোলা সংগ্রাহক আউটপুট, সক্রিয় ¢H ¢ | 1 |
| 3 | Tx নিষ্ক্রিয় করুন | LVTTL ইনপুট, অভ্যন্তরীণ টান-আপ, Tx অক্ষম করা হয়েছে | 2 |
| 4 | MOD-DEF2 | 2 ওয়্যার সিরিয়াল ইন্টারফেস ডেটা ইনপুট/আউটপুট (এসডিএ) | 3 |
| 5 | MOD-DEF1 | 2 ওয়্যার সিরিয়াল ইন্টারফেস ক্লক ইনপুট (এসসিএল) | 3 |
| 6 | MOD-DEF0 | মডেল বর্তমান নির্দেশ | 3 |
| 7 | হার নির্বাচন করুন | কোন সংযোগ নেই | |
| 8 | এলওএস | Rx সংকেত হ্রাস, ওপেন কালেক্টর আউটপুট, সক্রিয় | 4 |
| 9 | VeeR | Rx মাটি | |
| 10 | VeeR | Rx মাটি | |
| 11 | VeeR | Rx মাটি | |
| 12 | আরডি- | বিপরীত প্রাপ্ত তথ্য আউট | 5 |
| 13 | আর ডি+ | প্রাপ্ত ডেটা আউট | 5 |
| 14 | VeeR | Rx মাটি | |
| 15 | ভিসিসিআর | Rx পাওয়ার সাপ্লাই | |
| 16 | VccT | Tx পাওয়ার সাপ্লাই | |
| 17 | ভিইটি | Tx মাটি | |
| 18 | টিডি+ | তথ্য প্রেরণ করুন | 6 |
| 19 | টিডি- | বিপরীতভাবে তথ্য প্রেরণ করুন | 6 |
| 20 | ভিইটি | Tx মাটি |
নোটঃ
- যখন উচ্চ, এই আউটপুট কোন ধরনের লেজার ত্রুটি নির্দেশ করে। কম স্বাভাবিক অপারেশন নির্দেশ করে। এবং হোস্ট বোর্ডে একটি 4.7 10KΩ প্রতিরোধক দিয়ে টানা উচিত।
- টিএক্স অক্ষম একটি ইনপুট যা ট্রান্সমিটারের অপটিক্যাল আউটপুট বন্ধ করতে ব্যবহৃত হয়। এটি 4.7 10KΩ রেজিস্টারের সাথে মডিউলের ভিতরে টানা হয়। এর অবস্থাগুলি হ'লঃ নিম্ন (0 0.8 ভোল্ট): ট্রান্সমিটার চালু (> 0.8, < ২.০ ভোল্ট): অনির্ধারিত উচ্চ (২.০ ভোল্ট ~ ভিসি + ০.৩ ভোল্ট): ট্রান্সমিটার অক্ষম খোলাঃ ট্রান্সমিটার অক্ষম
- মড-ডিফ 0,1,2. এই মডিউল সংজ্ঞা পিন হয়. তারা হোস্ট বোর্ডে একটি 4.7K 10KΩ প্রতিরোধক সঙ্গে টানা উচিত. টান-আপ ভোল্টেজ VccT বা VccR হতে হবে.
- Mod-Def 0 মডিউল উপস্থিত আছে যে নির্দেশ করতে মডিউল দ্বারা গ্রাউন্ড করা হয়েছে Mod-Def 1 সিরিয়াল আইডি জন্য দুই তারের সিরিয়াল ইন্টারফেসের ঘড়ি লাইন
- Mod-Def 2 হল সিরিয়াল আইডি জন্য দুই তারের সিরিয়াল ইন্টারফেসের তথ্য লাইন
- যখন উচ্চ, এই আউটপুট সংকেত হ্রাস (LOS) নির্দেশ করে। কম স্বাভাবিক অপারেশন নির্দেশ করে।
- RD+/-: এগুলি ডিফারেনশিয়াল রিসিভার আউটপুট। এগুলি এসি সংযুক্ত 100Ω ডিফারেনশিয়াল লাইন যা ব্যবহারকারীর SERDES এ 100Ω (ডিফারেনশিয়াল) দিয়ে শেষ হওয়া উচিত।এসি কাপলিং মডিউল ভিতরে সম্পন্ন করা হয় এবং এইভাবে হোস্ট বোর্ডে প্রয়োজন হয় না.
- টিডি +/-: এগুলি হল ডিফারেনশিয়াল ট্রান্সমিটার ইনপুট। এগুলি এসি-কপলড, ডিফারেনশিয়াল লাইন যা মডিউলের ভিতরে 100Ω ডিফারেনশিয়াল টার্মিনেশন সহ।এসি কাপলিং মডিউল ভিতরে সম্পন্ন করা হয় এবং এইভাবে হোস্ট বোর্ডে প্রয়োজন হয় না.
ডিজিটাল ডায়াগনস্টিক কার্যাবলী
TAKFLY TK-B3424-3LCD20 ট্রান্সিভারগুলি এসএফপি এমএসএ-তে সংজ্ঞায়িত 2-ওয়্যার সিরিয়াল যোগাযোগ প্রোটোকল সমর্থন করে। এটি GBIC স্ট্যান্ডার্ডে সংজ্ঞায়িত E2PROM এর সাথে খুব ঘনিষ্ঠভাবে সম্পর্কিত,একই বৈদ্যুতিক স্পেসিফিকেশন সহ.
স্ট্যান্ডার্ড এসএফপি সিরিয়াল আইডি সনাক্তকরণ তথ্যে অ্যাক্সেস সরবরাহ করে যা ট্রান্সিভারগুলির ক্ষমতা, স্ট্যান্ডার্ড ইন্টারফেস, প্রস্তুতকারক এবং অন্যান্য তথ্য বর্ণনা করে।
উপরন্তু, TAKFLY SFP ট্রান্সিভারগুলি একটি অনন্য উন্নত ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস সরবরাহ করে, যা ট্রান্সিভারের তাপমাত্রা,লেজার বিভাজক বর্তমান, প্রেরিত অপটিক্যাল শক্তি, প্রাপ্ত অপটিক্যাল শক্তি এবং ট্রান্সিভার সরবরাহ ভোল্টেজ। এটি একটি পরিশীলিত সিস্টেম সংকেত এবং সতর্কতা পতাকা সংজ্ঞায়িত করে,যা নির্দিষ্ট অপারেটিং পরামিতিগুলি কারখানার সেট স্বাভাবিক পরিসরের বাইরে থাকলে শেষ ব্যবহারকারীদের সতর্ক করে.
এসএফপি এমএসএ E2PROM-এ একটি 256-বাইট মেমরি ম্যাপ সংজ্ঞায়িত করে যা 8 বিট ঠিকানা 1010000X (A0h) এ 2-ডায়ার সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য।ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস ৮ বিট ঠিকানা 1010001X (A2h) ব্যবহার করে, তাই মূলত সংজ্ঞায়িত সিরিয়াল আইডি মেমরি ম্যাপ অপরিবর্তিত থাকে। ইন্টারফেস,এবং এইভাবে GBIC স্পেসিফিকেশন এবং SFP মাল্টি সোর্স চুক্তি উভয়ের সাথে পুরোপুরি পিছনে সামঞ্জস্যপূর্ণ.
অপারেটিং এবং ডায়াগনস্টিক তথ্য ট্রান্সিভারের ভিতরে একটি ডিজিটাল ডায়াগনস্টিক ট্রান্সিভার কন্ট্রোলার (ডিডিটিসি) দ্বারা পর্যবেক্ষণ এবং রিপোর্ট করা হয়, যা একটি 2-ক্যার সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেস করা হয়।যখন সিরিয়াল প্রোটোকল সক্রিয় করা হয়, সিরিয়াল ঘড়ি সংকেত (এসসিএল, মোড ডিএফ 1) হোস্ট দ্বারা উত্পন্ন হয়। ইতিবাচক প্রান্তটি এসএফপি ট্রান্সিভারে E2PROM এর সেই অংশগুলিতে ডেটা ঘড়ি করে যা লেখার সুরক্ষিত নয়।নেতিবাচক প্রান্ত SFP ট্রান্সিভার থেকে তথ্য ঘড়ি. সিরিয়াল ডেটা সিগন্যাল (এসডিএ, মোড ডিএফ 2) সিরিয়াল ডেটা ট্রান্সফারের জন্য দ্বি-দিকনির্দেশক। সিরিয়াল প্রোটোকল অ্যাক্টিভেশনের শুরু এবং শেষ চিহ্নিত করতে হোস্ট এসডিএকে এসসিএল এর সাথে ব্যবহার করে।স্মৃতিগুলি 8-বিট ডেটা শব্দের একটি সিরিজ হিসাবে সংগঠিত হয় যা পৃথকভাবে বা ক্রমাগতভাবে সম্বোধন করা যেতে পারেTK-B3424-3LCD20 এর ডিজিটাল ডায়াগনস্টিক ডিফল্টরূপে অভ্যন্তরীণভাবে ক্যালিব্রেট করা আছে।
সাধারণ ইন্টারফেস সার্কিট
প্যাকেজ মাত্রা
নিয়ন্ত্রক সম্মতি
| বৈশিষ্ট্য | রেফারেন্স | পারফরম্যান্স |
| ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ইএসডি) | IEC/EN 61000-4-2 | মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
| ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) | FCC Part 15 ক্লাস B EN 55022 ক্লাস B (CISPR 22A) | মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
| লেজার চোখের নিরাপত্তা | এফডিএ ২১সিএফআর ১০৪০10, 1040.11 আইইসি/ইন 60825-1, 2 | ক্লাস ১ লেজার পণ্য |
| উপাদান স্বীকৃতি | IEC/EN 60950, UL | মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
| ROHS | ২০০২/৯৫/ইসি | মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
| ই এম সি | EN61000-3 | মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ |
