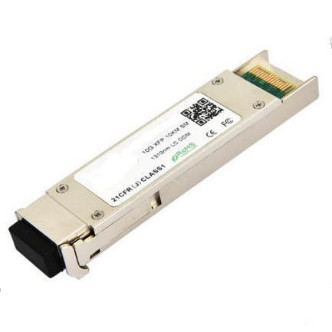

10Gbps 1310nm XFP অপটিক্যাল ট্রান্সিভার 10KM ট্রান্সমিশন দূরত্ব এবং হালকা 10g প্যাকেজ সহ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | XFP-TK1392-LC10 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
|
বিস্তারিত তথ্য |
|||
| অনুপাত: | 50/50 | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 1450nm |
|---|---|---|---|
| সন্নিবেশ হ্রাস: | ≤0.3dB | প্যাকেজের ওজন: | 10 গ্রাম |
| প্যাকেজের ধরন: | বেয়ার ফাইবার, 900um লুজ টিউব, 2 মিমি কেবল | তরঙ্গদৈর্ঘ্য: | 1310nm |
| অক্ষ প্রান্তিককরণ: | ধীর অক্ষ বা দ্রুত অক্ষ | তরঙ্গদৈর্ঘ্য পরিসীমা: | 1310nm, 1550nm |
| প্রয়োগ: | অপটিক্যাল কমিউনিকেশন সিস্টেম | স্প্লিটার অনুপাত: | 98/2 |
| সংগ্রহস্থল তাপমাত্রা: | -40~+85℃ | পোর্ট নাম্বার: | 1x2 |
| ফাইবারের দৈর্ঘ্য: | ১ মিটার | ফাইবার: | পিএম কর্নিং ৯৮০ এনএম ফাইবার |
| পাওয়ার হ্যান্ডলিং ক্ষমতা: | উচ্চ ক্ষমতা | ||
| বিশেষভাবে তুলে ধরা: | ১০ কিলোমিটার এক্সএফপি অপটিক্যাল ট্রান্সিভার,1310nm এক্সএফপি অপটিক্যাল ট্রান্সিভার,10Gbps XFP অপটিক্যাল ট্রান্সিভার |
||
পণ্যের বর্ণনা
-
TAKFLY XFP-TK1392-LC20 ক্ষুদ্র ফর্ম ফ্যাক্টর 10 জি (এক্সএফপি) ট্রান্সিভারগুলি বর্তমান এক্সএফপি মাল্টি-সোর্স চুক্তি (এমএসএ) স্পেসিফিকেশন1 এর সাথে সামঞ্জস্যপূর্ণ।তারা আইইইই ৮০২ অনুযায়ী ১০ গিগাবাইট ইথারনেট ১০ গিগাবাইট-এলআর/এলডব্লিউ মেনে চলে।.3ae এবং 10G ফাইবার চ্যানেল। ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি এক্সএফপি এমএসএ-তে নির্দিষ্ট হিসাবে একটি 2-ওয়্যার সিরিয়াল ইন্টারফেসের মাধ্যমে উপলব্ধ।ট্রান্সিভারটি RoHS-এর সাথে সামঞ্জস্যপূর্ণ এবং নির্দেশিকা 2002/95/EC অনুযায়ী সীসা মুক্ত3.
বৈশিষ্ট্য
- গরম-প্লাগযোগ্য এক্সএফপি পদচিহ্ন
- 9.95Gb/s থেকে 11.3Gb/s বিট রেট সমর্থন করে
- এক্সএফআই লুপব্যাক মোড
- RoHS-6 মেনে চলুন (লেড-মুক্ত)
- শক্তি অপচয় <১.৫ ওয়াট
- কেস তাপমাত্রা পরিসীমাঃ -৫°সি থেকে ৭০°সি
- সর্বাধিক লিংক দৈর্ঘ্য 20km
- ১৩১০ এনএম ডিএফবি লেজার
- সম্পূর্ণ ডুপ্লেক্স এলসি সংযোগকারী
- কোন রেফারেন্স ঘড়ির প্রয়োজন নেই
- অন্তর্নির্মিত ডিজিটাল ডায়াগনস্টিক ফাংশন
-
স্ট্যান্ডার্ড জামিন মুক্তি প্রক্রিয়া
অ্যাপ্লিকেশন
- 10GBASE-LR/LW 10G ইথারনেট
- 10 জি ফাইবার চ্যানেল
- SONET OC-192 SR-1 SDH STM I-64।
পরম সর্বাধিক রেটিং
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
| সর্বাধিক সরবরাহ ভোল্টেজ | Vcc3 | -০.5 | 4.0 | V | ||
| সংরক্ষণ তাপমাত্রা | টিএস | -৪০ | 85 | °সি | ||
| কেস অপারেটিং তাপমাত্রা | টিমামলা | -৫ | 70 | °সি |
বৈদ্যুতিক বৈশিষ্ট্য(Tওপি = -৫ থেকে ৭০°সি, ভিCC3 = ৩.১৩ থেকে ৩.৪৫ ভোল্ট)
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | রেফ। |
| সরবরাহ ভোল্টেজ #2 | Vcc3 | 3.13 | 3.45 | V | ||
| সরবরাহকারী বর্তমান Vcc3 সরবরাহ | আইসিসি৩ | 450 | mA | |||
|
মডিউল মোট ক্ষমতা |
পি |
1.5 | ডব্লিউ | 1 | ||
| ট্রান্সমিটার | ||||||
| ইনপুট ডিফারেনশিয়াল ইম্পেড্যান্স | রিন | 100 | Ω | 2 | ||
| একক শেষ তথ্য ইনপুট সুইং | ভিন, পিপি | 120 | 820 | এমভি | ||
| ট্রান্সমিট অক্ষম ভোল্টেজ | ভার্চুয়াল ডি | 2.0 | Vcc | V | 3 | |
| ট্রান্সমিট অ্যাক্টিভ ভোল্টেজ | VEN |
জিএনডি |
জিএনডি + ০।8 |
V | ||
| ট্রান্সমিশন অক্ষম করুন | 10 | আমাদের | ||||
| রিসিভার | ||||||
| একক শেষ ডেটা আউটপুট সুইং | ভুট, পিপি | 340 | 650 | 850 | এমভি | 4 |
| ডেটা আউটপুট বৃদ্ধি সময় | tr | 38 | ps | 5 | ||
| ডেটা আউটপুট পতনের সময় | টিএফ | 38 | ps | 5 | ||
| লস দোষ | ভিএলওএস ত্রুটি | ভিসিসি ০।5 | VccHOST | V | 6 | |
| লস স্বাভাবিক | ভিএলওএস মান |
জিএনডি |
জিএনডি+০।5 |
V | 6 | |
| বিদ্যুৎ সরবরাহ প্রত্যাখ্যান | পিএসআর | 7 |
নোটঃ
- সর্বাধিক মোট পাওয়ার মান পূর্ণ তাপমাত্রা এবং ভোল্টেজ পরিসীমা জুড়ে নির্দিষ্ট করা হয়।
- অভ্যন্তরীণ এসি সংযোগের পরে।
- অথবা ওপেন সার্কিট।
- ১০০ ওম ডিফারেনশিয়াল টার্মিনেশন।
- এগুলি ফিল্টার না করা ২০-৮০% মান
- সিগন্যালের ক্ষতি একটি 4.7k 10kohm প্রতিরোধক দিয়ে টানা হবে। লজিক 0 স্বাভাবিক অপারেশন নির্দেশ করে; লজিক 1 কোন সংকেত সনাক্ত করা হয় না।
- সেকশন ২ অনুযায়ী।7.1. এক্সএফপি এমএসএ স্পেসিফিকেশনে1.
অপটিক্যাল বৈশিষ্ট্য(Tওপি = -৫ থেকে ৭০°সি, ভিCC3 = ৩.১৩ থেকে ৩.৪৫ ভোল্ট)
| প্যারামিটার | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | রেফ। | |
|
গড় অপটিক্যাল শক্তি |
পি |
-২ |
3 |
ডিবিএম |
|||
|
অপটিক্যাল তরঙ্গদৈর্ঘ্য |
λ |
1290 | 1310 | 1330 |
এনএম |
||
|
সাইডমোড দমন অনুপাত |
এসএসআর মিনিট |
30 |
ডিবি |
||||
|
অপটিক্যাল এক্সটিঙ্কশন রেসিও |
জরুরী অবস্থা |
3.2 |
ডিবি |
||||
|
ট্রান্সমিটার এবং ছড়িয়ে পড়ার শাস্তি |
টিডিপি |
2 |
ডিবি |
||||
|
ট্রান্সমিটারের গড় লঞ্চ পাওয়ার |
পি |
-৩০ |
ডিবিএম |
||||
|
টক্স জিটার |
টিএক্স |
৮০২.৩.এ-এর প্রয়োজনীয়তা অনুযায়ী |
|||||
|
আপেক্ষিক তীব্রতা |
RIN |
-১৩০ |
ডিবি/হার্জ |
||||
| প্যারামিটার | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | নোট |
|
রিসিভারের সংবেদনশীলতা |
আরএসইএনএস |
-১৫ | ডিবিএম | 1 | ||
|
ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) |
পিএসএটি |
0.5 | ডিবিএম | |||
|
তরঙ্গদৈর্ঘ্যের পরিসীমা |
λসি |
1270 | 1610 | এনএম | ||
|
রিসিভার প্রতিফলন |
Rrx |
-১৫ | ডিবি | |||
|
লস ডি-অ্যাসার্ট |
এলওএস |
-২২ | ডিবিএম | |||
| লস অ্যাসেট |
এলওএস |
-৩০ | ডিবিএম | |||
|
এলওএস হিস্টেরেসিস |
0.5 | 4 | ডিবি |
নোটঃ
সবচেয়ে খারাপ ER এর সাথে পরিমাপ করা হয়েছে; BER<10-১২@ 10.3Gbps, 231১ টি PRBS।
পিন নির্ধারণ
সাধারণ বিবরণ
ডিজিটাল ডায়গনিস্টিক ফাংশন
এক্সএফপি এমএসএ দ্বারা সংজ্ঞায়িত1, এক্সএফপি ট্রান্সিভারগুলি একটি 2-ডায়ার সিরিয়াল ইন্টারফেসের মাধ্যমে ডিজিটাল ডায়াগনস্টিক ফাংশন সরবরাহ করে যা নিম্নলিখিত অপারেটিং পরামিতিগুলিতে রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয়ঃ
- ট্রান্সিভার তাপমাত্রা
- লেজার বিভাজক বর্তমান
- প্রেরিত অপটিক্যাল পাওয়ার
- প্রাপ্ত অপটিক্যাল পাওয়ার
- ট্রান্সিভার সরবরাহ ভোল্টেজ
এটি অ্যালার্ম এবং সতর্কতা পতাকাগুলির একটি পরিশীলিত সিস্টেমও সরবরাহ করে, যা নির্দিষ্ট অপারেটিং পরামিতিগুলি কারখানায় সেট করা স্বাভাবিক পরিসরের বাইরে থাকলে শেষ ব্যবহারকারীদের সতর্ক করতে ব্যবহার করা যেতে পারে।
অপারেটিং এবং ডায়াগনস্টিক তথ্য ট্রান্সিভারের ভিতরে একটি ডিজিটাল ডায়াগনস্টিক ট্রান্সিভার কন্ট্রোলার (ডিডিটিসি) দ্বারা পর্যবেক্ষণ এবং রিপোর্ট করা হয়।যা 2-ডায়ার সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেস করা হয়. যখন সিরিয়াল প্রোটোকল সক্রিয় করা হয়, সিরিয়াল ঘড়ি সংকেত (SCL পিন) হোস্ট দ্বারা উত্পন্ন হয়।ধনাত্মক প্রান্তটি এক্সএফপি ট্রান্সিভারে ডেটাগুলিকে তার মেমরি ম্যাপের সেই অংশগুলিতে ঘড়ি দেয় যা লেখার সুরক্ষিত নয়. নেতিবাচক প্রান্তটি এক্সএফপি ট্রান্সসিভার থেকে ডেটা ঘড়ি করে। সিরিয়াল ডেটা সংকেত (এসডিএ পিন) সিরিয়াল ডেটা ট্রান্সফারের জন্য দ্বি-নির্দেশক।হোস্ট সিরিয়াল প্রোটোকল অ্যাক্টিভেশনের শুরু এবং শেষ চিহ্নিত করতে এসসিএল এর সাথে একত্রে এসডিএ ব্যবহার করেস্মৃতিগুলো ৮-বিট ডেটা শব্দের একটি সিরিজ হিসাবে সংগঠিত হয় যা পৃথকভাবে বা ধারাবাহিকভাবে সম্বোধন করা যেতে পারে।2-ডায়ার সিরিয়াল ইন্টারফেস 8 বিট পরামিতি ধারাবাহিক বা এলোমেলো অ্যাক্সেস প্রদান করে, 000h থেকে মেমরির সর্বোচ্চ ঠিকানায় ঠিকানা।
মেকানিক্যাল স্পেসিফিকেশন
TAKFLY XFP ট্রান্সিভারগুলি XFP মাল্টি-সোর্সিং চুক্তি (এমএসএ) দ্বারা সংজ্ঞায়িত মাত্রাগুলির সাথে সামঞ্জস্যপূর্ণ।
এক্সএফপি ট্রান্সিভার (মাত্রা মিমিতে)
পিসিবি বিন্যাস এবং বেজেল সুপারিশ
এক্সএফপি হোস্ট বোর্ডের যান্ত্রিক বিন্যাস (মাত্রা মিলিমিটারে)
এক্সএফপি বিস্তারিত হোস্ট বোর্ড যান্ত্রিক বিন্যাস (মাত্রা মিমি)
নিয়ন্ত্রক সম্মতি
