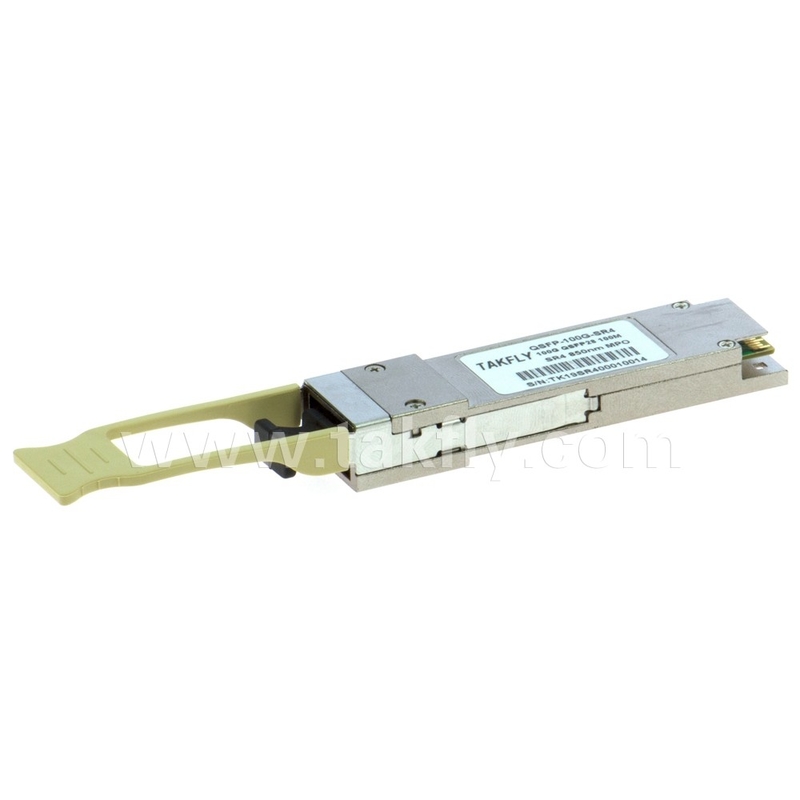

100Gbps QSFP28 SR4 850nm 100m MPO DDM ট্রান্সসিভার সহ প্রতি চ্যানেলে 27.952 Gbps পর্যন্ত ডেটা রেট
পণ্যের বিবরণ:
উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
পরিচিতিমুলক নাম: | TAKFLY |
সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
মডেল নম্বার: | TKQS28-100G-SR4 |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
---|---|
মূল্য: | US$0.01 ~ US$1200/PC |
ডেলিভারি সময়: | 3-7 কার্যদিবস |
পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
বিস্তারিত তথ্য |
|||
অনুপাত: | 50/50 | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 1450nm |
---|---|---|---|
সন্নিবেশ হ্রাস: | ≤0.3dB | প্যাকেজের ওজন: | 10 গ্রাম |
প্যাকেজের ধরন: | বেয়ার ফাইবার, 900um লুজ টিউব, 2 মিমি কেবল | তরঙ্গদৈর্ঘ্য: | 1310nm |
অক্ষ প্রান্তিককরণ: | ধীর অক্ষ বা দ্রুত অক্ষ | তরঙ্গদৈর্ঘ্য পরিসীমা: | 1310nm, 1550nm |
প্রয়োগ: | অপটিক্যাল কমিউনিকেশন সিস্টেম | স্প্লিটার অনুপাত: | 98/2 |
সংগ্রহস্থল তাপমাত্রা: | -40~+85℃ | পোর্ট নাম্বার: | 1x2 |
ফাইবারের দৈর্ঘ্য: | ১ মিটার | ফাইবার: | পিএম কর্নিং ৯৮০ এনএম ফাইবার |
পাওয়ার হ্যান্ডলিং ক্ষমতা: | উচ্চ ক্ষমতা | ||
বিশেষভাবে তুলে ধরা: | 100M QSFP28 SR4 ট্রান্সসিভার,100Gbps QSFP28 SR4 ট্রান্সসিভার,850nm QSFP28 SR4 ট্রান্সসিভার |
পণ্যের বর্ণনা
- TKQS28-100G-SR4মাল্টিমোড ফাইবারের মাধ্যমে 100 গিগাবাইট প্রতি সেকেন্ড লিঙ্কগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে। তারা QSFP28 MSA এবং IEEE 802.3bm এর সাথে সামঞ্জস্যপূর্ণ
- ট্রান্সসিভারের অপটিক্যাল ট্রান্সমিটার অংশ একটি 4-চ্যানেল VCSEL (Vertical Cavity Surface Emitting Laser) অ্যারে, একটি 4-চ্যানেল ইনপুট বাফার এবং লেজার ড্রাইভার, ডায়াগনস্টিক মনিটর, নিয়ন্ত্রণ এবং পক্ষপাত ব্লক। মডিউল নিয়ন্ত্রণের জন্য,কন্ট্রোল ইন্টারফেস একটি দুই তারের সিরিয়াল ইন্টারফেস ঘড়ি এবং তথ্য সংকেত অন্তর্ভুক্ত. ভিসিএসইএল পক্ষপাত, মডিউল তাপমাত্রার জন্য ডায়াগনস্টিক মনিটর,tরিসমিটেড অপটিক্যাল পাওয়ার,প্রাপ্ত অপটিক্যাল পাওয়ার এবং সরবরাহের ভোল্টেজ বাস্তবায়িত হয় এবং ফলাফলগুলি টিডব্লিউএস ইন্টারফেসের মাধ্যমে উপলব্ধ। মনিটর বৈশিষ্ট্যগুলির জন্য অ্যালার্ম এবং সতর্কতা থ্রেশহোল্ডগুলি স্থাপন করা হয়।যখন বৈশিষ্ট্যগুলি থ্রেশহোল্ডের বাইরে থাকে তখন পতাকা সেট করা হয় এবং বিরতি তৈরি করা হয়ইনপুট সিগন্যালের ক্ষতি (এলওএস) এবং ট্রান্সমিটার ত্রুটির অবস্থার জন্য ফ্ল্যাগগুলিও সেট করা হয় এবং বিরতিগুলি তৈরি করা হয়।সমস্ত পতাকা লক করা হয় এবং এমনকি যদি লক শুরু শর্ত পরিষ্কার এবং অপারেশন পুনরায় শুরু করা হয় সেট থাকবে. সমস্ত বিচ্ছিন্নতা মাস্ক করা যেতে পারে এবং উপযুক্ত পতাকা নিবন্ধন পড়া দ্বারা পতাকা পুনরায় সেট করা হয়। যদি না পতাকা নিষ্ক্রিয় করা হয় তবে ইনপুট সংকেত হ্রাসের জন্য অপটিক্যাল আউটপুট দমন করবে।TWS ইন্টারফেসের মাধ্যমে ত্রুটি সনাক্তকরণ বা চ্যানেল নিষ্ক্রিয়করণ চ্যানেল নিষ্ক্রিয় করবে. TWS ইন্টারফেসের মাধ্যমে অবস্থা, অ্যালার্ম/সতর্কতা এবং ত্রুটির তথ্য পাওয়া যায়।
- ট্রান্সসিভারের অপটিক্যাল রিসিভার অংশে একটি 4-চ্যানেল পিন ফটোডাইড অ্যারে, একটি 4-চ্যানেল টিআইএ অ্যারে, একটি 4-চ্যানেল আউটপুট বাফার, ডায়াগনস্টিক মনিটর এবং নিয়ন্ত্রণ এবং পক্ষপাত ব্লক অন্তর্ভুক্ত রয়েছে।অপটিক্যাল ইনপুট পাওয়ারের জন্য ডায়াগনস্টিক মনিটরগুলি বাস্তবায়িত হয় এবং ফলাফলগুলি টিডব্লিউএস ইন্টারফেসের মাধ্যমে উপলব্ধ. মনিটর করা বৈশিষ্ট্যগুলির জন্য সতর্কতা এবং সতর্কতা থ্রেশহোল্ডগুলি স্থাপন করা হয়। বৈশিষ্ট্যগুলি থ্রেশহোল্ডের বাইরে থাকলে পতাকা সেট করা হয় এবং বিঘ্নগুলি উত্পন্ন হয়।এছাড়াও পতাকা সেট করা হয় এবং অপটিক্যাল ইনপুট সংকেত (LOS) এর ক্ষতির জন্য বিরতি তৈরি করা হয়. সমস্ত পতাকা লক করা আছে এবং এমনকি যদি পতাকা শুরু শর্ত ক্লিয়ার এবং অপারেশন পুনরায় শুরু করা হবে সেট থাকবে.সমস্ত বিচ্ছিন্নতা মাস্ক করা যেতে পারে এবং উপযুক্ত পতাকা রেজিস্টার পড়ার পর পতাকা পুনরায় সেট করা হয়. বৈদ্যুতিক আউটপুট ইনপুট সিগন্যালের ক্ষতির জন্য নিষ্ক্রিয় হবে (যদি না নিষ্ক্রিয় করা হয়) এবং টিডব্লিউএস ইন্টারফেসের মাধ্যমে চ্যানেল নিষ্ক্রিয়করণ।TWS ইন্টারফেসের মাধ্যমে অবস্থা এবং অ্যালার্ম/সতর্কতা তথ্য পাওয়া যায়.
বৈশিষ্ট্য
Øপ্রতি চ্যানেলে 27.952 গিগাবাইট / সেকেন্ড পর্যন্ত ডেটা রেট
ØOM3 মাল্টি-মোড ফাইবারের উপর সর্বাধিক 100m লিংক দৈর্ঘ্য
Øউচ্চ নির্ভরযোগ্যতা 850nm VCSEL প্রযুক্তি
Øবৈদ্যুতিকভাবে গরম-প্লাগ ইনযোগ্য
Øডিজিটাল ডায়াগনস্টিক এসএফএফ-৮৪৩৬ মেনে চলতে হবে
ØQSFP28 MSA এর সাথে সামঞ্জস্যপূর্ণ
Øকেস অপারেটিং তাপমাত্রা পরিসীমাঃ0°সি থেকে ৭০°সি
Øশক্তি অপচয় < ২.৫ W
অ্যাপ্লিকেশন
Øডাটা সেন্টার
Øইনফিনিব্যান্ড QDR
Øফাইবার চ্যানেল
স্ট্যান্ডার্ড
Øআইইইই ৮০২.৩ বিএম এর সাথে সামঞ্জস্যপূর্ণ
ØSFF-8436 এর সাথে সামঞ্জস্যপূর্ণ
Øরোএইচএস মেনে চলুন।
পরম সর্বাধিক রেটিং
প্যারামিটার |
প্রতীক |
মিনিট। |
টাইপ। |
ম্যাক্স. |
ইউনিট |
নোট |
সংরক্ষণ তাপমাত্রা |
টিএস |
-৪০ |
- |
85 |
oC |
|
আপেক্ষিক আর্দ্রতা |
RH |
5 |
- |
95 |
% |
|
পাওয়ার সাপ্লাই ভোল্টেজ |
ভিসিসি |
-০.3 |
- |
4 |
V |
|
সিগন্যাল ইনপুট ভোল্টেজ |
|
ভিসিসি-০।3 |
- |
ভিসিসি+০।3 |
V |
|
প্রস্তাবিত অপারেটিং শর্তাবলী
প্যারামিটার |
প্রতীক |
মিনিট। |
টাইপ। |
ম্যাক্স. |
ইউনিট |
নোট |
কেস অপারেটিং তাপমাত্রা |
কেস |
0 |
- |
70 |
oC |
বায়ু প্রবাহ ছাড়া |
পাওয়ার সাপ্লাই ভোল্টেজ |
ভিসিসি |
3.14 |
3.3 |
3.46 |
V |
|
পাওয়ার সাপ্লাই বর্তমান |
আইসিসি |
- |
|
750 |
mA |
|
ডেটা রেট |
BR |
|
25.78125 |
|
জিবিপিএস |
প্রতিটি চ্যানেল |
ট্রান্সমিশন দূরত্ব |
টিডি |
|
- |
100 |
m |
OM3 এমপিএফ |
বৈদ্যুতিক বিশেষ উল্লেখ
প্যারামিটার |
প্রতীক |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
এনওটি |
সরবরাহ ভোল্টেজ |
Vcc |
3.14 |
3.3 |
3.46 |
V |
|
সরবরাহ বর্তমান |
আইসিসি |
|
|
750 |
mA |
|
ট্রান্সমিটার |
||||||
ইনপুট ডিফারেনশিয়াল ইম্পেড্যান্স |
রিন |
|
100 |
|
Ω |
1 |
ডিফারেনশিয়াল ডেটা ইনপুট সুইং |
ভিন, পিপি |
180 |
|
1000 |
এমভি |
|
একক শেষ ইনপুট ভোল্টেজ সহনশীলতা |
ভিএনটি |
-০.3 |
|
4.0 |
V |
|
রিসিভার |
||||||
ডিফারেনশিয়াল ডেটা আউটপুট সুইং |
ভুট, পিপি |
300 |
|
850 |
এমভি |
2 |
একক শেষ আউটপুট ভোল্টেজ |
|
-০.3 |
|
4.0 |
V |
|
নোটঃ
1.সরাসরি টিএক্স ডেটা ইনপুট পিনের সাথে সংযুক্ত।
2.১০০ ওহম ডিফারেনশিয়াল টার্মিনেশনে।
অপটিক্যাল বৈশিষ্ট্য
প্যারামিটার |
প্রতীক |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
এনওটি |
ট্রান্সমিটার |
||||||
কেন্দ্রীয় তরঙ্গদৈর্ঘ্য |
λ0 |
840 |
|
860 |
এনএম |
|
প্রতি লেনের গড় লঞ্চ পাওয়ার |
|
- আটটা।4 |
|
2.4 |
ডিবিএম |
|
বর্ণালী প্রস্থ (RMS) |
σ |
|
|
0.6 |
এনএম |
|
অপটিক্যাল এক্সটিঙ্কশন রেসিও |
জরুরী অবস্থা |
2 |
|
|
ডিবি |
|
ট্রান্সমিটার এবং বিচ্ছিন্নতা জরিমানা প্রতিটি লেন |
টিডিপি |
|
|
4.3 |
ডিবি |
|
অপটিক্যাল রিটার্ন লস টলারেন্স |
ওআরএল |
|
|
12 |
ডিবি |
|
আউটপুট চোখের মাস্ক |
IEEE 802.3bm এর সাথে সামঞ্জস্যপূর্ণ |
|
||||
রিসিভার |
||||||
রিসিভারের তরঙ্গদৈর্ঘ্য |
লিন |
840 |
|
860 |
এনএম |
|
Rx ল্যান প্রতি সংবেদনশীলতা |
আরএসইএনএস |
|
|
- দশটা।3 |
ডিবিএম |
1 |
ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) |
পিএসএটি |
2.4 |
|
|
ডিবিএম |
|
রিসিভার প্রতিফলন |
আর. আর. |
|
|
-১২ |
ডিবি |
|
নোটঃ
1.PRBS 2 দিয়ে পরিমাপ করা31-1 পরীক্ষার প্যাটার্ন, @25.78Gb/s, BER<10-১২.
পিন নির্ধারণ
চিত্র ১-- হোস্ট বোর্ডে সংযোগকারী ব্লকের পিন আউট
পিন |
প্রতীক |
নাম/বর্ণনা |
এনওটি |
1 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
2 |
Tx2n |
ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট |
|
3 |
Tx2p |
ট্রান্সমিটার ইনভার্টেড ডেটা আউটপুট |
|
4 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
5 |
Tx4n |
ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট |
|
6 |
Tx4p |
ট্রান্সমিটার ইনভার্টেড ডেটা আউটপুট |
|
7 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
8 |
মোডসেল |
মডিউল নির্বাচন করুন |
|
9 |
পুনরায় সেট করুন |
মডিউল পুনরায় সেট করুন |
|
10 |
VccRx |
3.৩ ভোল্ট পাওয়ার সাপ্লাই রিসিভার |
2 |
11 |
এসসিএল |
২ ওয়্যার সিরিয়াল ইন্টারফেস ঘড়ি |
|
12 |
এসডিএ |
২-ওয়্যার সিরিয়াল ইন্টারফেস ডেটা |
|
13 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
|
14 |
Rx3p |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
15 |
Rx3n |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
|
16 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
17 |
Rx1p |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
18 |
Rx1n |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
|
19 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
20 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
21 |
Rx2n |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
|
22 |
Rx2p |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
23 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
24 |
Rx4n |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
1 |
25 |
Rx4p |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
26 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
27 |
ModPrsl |
মডিউল উপস্থিত |
|
28 |
আইটিএল |
বিরতি দিন |
|
29 |
VccTx |
3.3V পাওয়ার সাপ্লাই ট্রান্সমিটার |
2 |
30 |
Vcc1 |
3.৩ ভোল্ট পাওয়ার সাপ্লাই |
2 |
31 |
এলপিএম মোড |
কম পাওয়ার মোড,সংযোগ নেই |
|
32 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
33 |
Tx3p |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইনপুট |
|
34 |
Tx3n |
ট্রান্সমিটার ইনভার্টেড ডেটা আউটপুট |
|
35 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
36 |
Tx1p |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইনপুট |
|
37 |
টিএক্স১এন |
ট্রান্সমিটার ইনভার্টেড ডেটা আউটপুট |
|
38 |
জিএনডি |
ট্রান্সমিটার গ্রাউন্ড (রিসিভার গ্রাউন্ডের সাথে সাধারণ) |
1 |
নোটঃ
1.GND হল QSFP28 মডিউলগুলির জন্য সাধারণ সংকেত এবং সরবরাহ (পাওয়ার) এর প্রতীক। সমস্ত QSFP28 মডিউলের মধ্যে সাধারণ এবং অন্যথায় উল্লেখ না করা হলে সমস্ত মডিউল ভোল্টেজ এই সম্ভাব্যতার সাথে সম্পর্কিত।হোস্ট বোর্ড সংকেত সাধারণ স্থল সমতল সরাসরি এই সংযোগ.
2.VccRx, Vcc1 এবং VccTx হল রিসিভিং এবং ট্রান্সমিশন পাওয়ার সাপ্লাই এবং একই সাথে প্রয়োগ করা হবে। প্রস্তাবিত হোস্ট বোর্ড পাওয়ার সাপ্লাই ফিল্টারিং নীচে দেখানো হয়েছে। Vcc Rx,Vcc1 এবং Vcc Tx QSFP28 ট্রান্সসিভার মডিউলের অভ্যন্তরীণভাবে যে কোন সংমিশ্রণে সংযুক্ত হতে পারে. সংযোগকারী পিন প্রতিটি 500mA একটি সর্বোচ্চ বর্তমান জন্য নামমাত্র হয়
ডিজিটাল ডায়গনিস্টিক ফাংশন
TKQS28-100G-SR4 QSFP28 MSA-এ সংজ্ঞায়িত 2-ওয়্যার সিরিয়াল যোগাযোগ প্রোটোকল সমর্থন করে.,wএটি নিম্নলিখিত অপারেটিং পরামিতিগুলিকে রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয়
Ÿট্রান্সিভার তাপমাত্রা
Ÿলেজার বিভাজক বর্তমান
Ÿপ্রেরিত অপটিক্যাল শক্তি
Ÿপ্রাপ্ত অপটিক্যাল পাওয়ার
Ÿট্রান্সিভার সরবরাহ ভোল্টেজ
এটি অ্যালার্ম এবং সতর্কতা পতাকাগুলির একটি পরিশীলিত সিস্টেমও সরবরাহ করে, যা নির্দিষ্ট অপারেটিং পরামিতিগুলি কারখানার সেট করা স্বাভাবিক পরিসরের বাইরে থাকলে শেষ ব্যবহারকারীদের সতর্ক করতে ব্যবহার করা যেতে পারে।
অপারেটিং এবং ডায়াগনস্টিক তথ্য ট্রান্সসিভার কন্ট্রোলার দ্বারা ট্রান্সসিভারের ভিতরে একটি ডিজিটাল ডায়াগনস্টিক ট্রান্সসিভার কন্ট্রোলার দ্বারা পর্যবেক্ষণ এবং রিপোর্ট করা হয়, যা 2-ওয়্যার সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেস করা হয়। যখন সিরিয়াল প্রোটোকলটি সক্রিয় করা হয়, তখন সিরিয়াল ঘড়ি সংকেত (এসসিএল পিন) হোস্ট দ্বারা উত্পন্ন হয়। ধনাত্মক প্রান্ত তথ্য ঘড়িQSFP28ট্রান্সিভারকে তার মেমরি ম্যাপের সেগমেন্টগুলিতে প্রবেশ করান যা লেখার সুরক্ষিত নয়।
নেতিবাচক প্রান্ত ঘড়ি তথ্য থেকেQSFP28ট্রান্সিভার। সিরিয়াল ডেটা সিগন্যাল (এসডিএ পিন) সিরিয়াল ডেটা ট্রান্সফারের জন্য দ্বি-দিকের। হোস্ট সিরিয়াল প্রোটোকল অ্যাক্টিভেশনের শুরু এবং শেষ চিহ্নিত করতে এসসিএল এর সাথে এসডিএ ব্যবহার করে। স্মৃতিগুলো ৮-বিট ডেটা শব্দের একটি সিরিজ হিসেবে সংগঠিত হয় যা পৃথকভাবে বা ধারাবাহিকভাবে সম্বোধন করা যায়। ২-ডায়ার সিরিয়াল ইন্টারফেস মেমরির সর্বোচ্চ ঠিকানা পর্যন্ত 00h থেকে সম্বোধন করা 8 বিট পরামিতিগুলিতে ক্রমিক বা এলোমেলো অ্যাক্সেস সরবরাহ করে।
এই ধারাটি সিরিয়াল আইডি, ডিজিটাল মনিটরিং এবং নির্দিষ্ট নিয়ন্ত্রণ ফাংশনগুলির জন্য ব্যবহৃত QSFP28 ট্রান্সসিভারের জন্য মেমরি ম্যাপ সংজ্ঞায়িত করে। ইন্টারফেসটি সমস্ত QSFP28 ডিভাইসের জন্য বাধ্যতামূলক।মেমরি মানচিত্র 4 অপটিক্যাল চ্যানেল এবং প্রয়োজনীয় মেমরি স্থান সীমাবদ্ধ করার জন্য পরিবর্তন করা হয়েছে.মেমরির কাঠামো দেখানো হয়েছেচিত্র ২ -QSFP28 মেমরি ম্যাপ।মেমরি স্পেসটি একটি নিম্ন, একক পৃষ্ঠায় সাজানো হয়েছে, 128 বাইটের একটি ঠিকানা স্থান এবং একাধিক উপরের ঠিকানা স্থান পৃষ্ঠাগুলি। এই কাঠামোটি নিম্ন পৃষ্ঠায় ঠিকানাগুলির সময়মত অ্যাক্সেসের অনুমতি দেয়, যেমনবিরতি পতাকা এবং মনিটর. কম সময় সমালোচনামূলক এন্ট্রি, যেমন সিরিয়াল আইডি তথ্য এবং থ্রেশহোল্ড সেটিংস, পৃষ্ঠা নির্বাচন ফাংশন দিয়ে উপলব্ধ।কাঠামো এছাড়াও প্রয়োজন হিসাবে অতিরিক্ত উপরের পৃষ্ঠাগুলি যোগ করে ঠিকানা সম্প্রসারণ প্রদান করেউদাহরণস্বরূপচিত্র ২উপরের পৃষ্ঠা 01 এবং 02 ঐচ্ছিক। উপরের পৃষ্ঠা 01 অ্যাপ্লিকেশন নির্বাচন টেবিল বাস্তবায়ন করতে পারবেন, এবং উপরের পৃষ্ঠা 02 ব্যবহারকারী পড়তে / লিখতে স্থান প্রদান করে।নীচের পৃষ্ঠা এবং উপরের পৃষ্ঠা 00 এবং 03 সর্বদা বাস্তবায়িত হয়. ইন্টারফেস ঠিকানা ব্যবহার করা হয় A0xh এবং প্রধানত সময় সমালোচনামূলক তথ্য যেমন বিরতি হ্যান্ডলিং জন্য ব্যবহার করা হয়একটি বিচ্ছিন্নতার পরিস্থিতির সাথে সম্পর্কিত সমস্ত ডেটার জন্য একটি "একবারের পাঠ" সক্ষম করার জন্য। যদি এটি নিশ্চিত করা হয়, তাহলে হোস্টটি ফ্ল্যাগ ক্ষেত্রটি পড়তে পারে যাতে প্রভাবিত চ্যানেল এবং ফ্ল্যাগের ধরন নির্ধারণ করা যায়।
মেমরি ম্যাপ সংজ্ঞা সহ আরও বিস্তারিত তথ্যের জন্য, দয়া করে দেখুনQSFP28এমএসএ স্পেসিফিকেশন।
চিত্র ২
