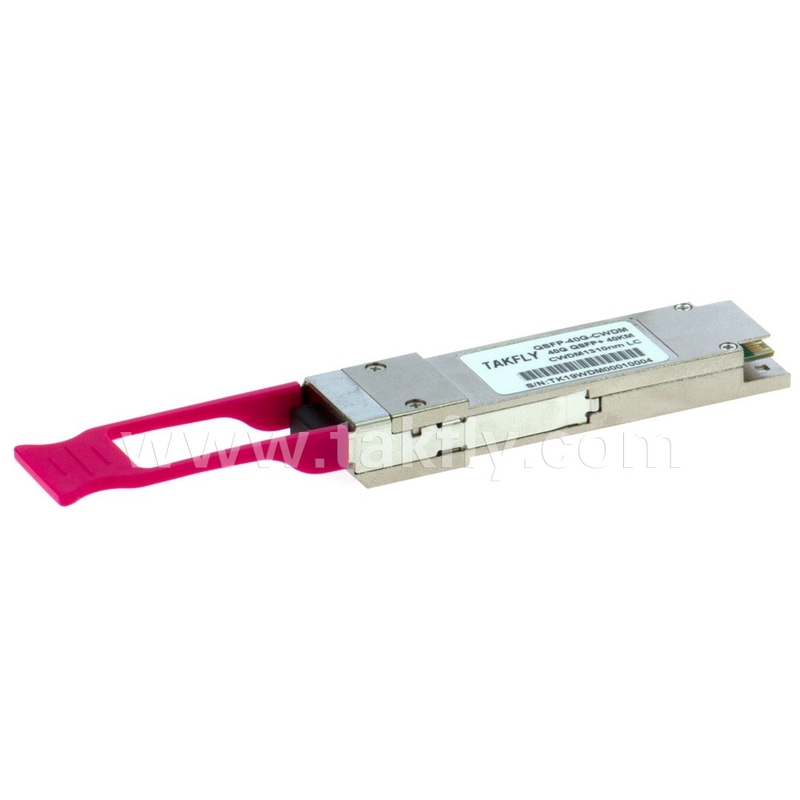

100Gbps QSFP28 ER4 লাইট অপটিক্যাল ট্রান্সসিভার প্রতি চ্যানেলে 27.952 গিগাবাইট পর্যন্ত ডেটা রেট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | গুয়াংডং, শেনজেন |
| পরিচিতিমুলক নাম: | TAKFLY |
| সাক্ষ্যদান: | CE,ROHS,REACH,ISO9001,ISO14001 |
| মডেল নম্বার: | TKQS28-100G-ER4 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | US$0.01 ~ US$1200/PC |
| ডেলিভারি সময়: | 3-7 কার্যদিবস |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
|
বিস্তারিত তথ্য |
|||
| অনুপাত: | 50/50 | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 1450nm |
|---|---|---|---|
| সন্নিবেশ হ্রাস: | ≤0.3dB | প্যাকেজের ওজন: | 10 গ্রাম |
| প্যাকেজের ধরন: | বেয়ার ফাইবার, 900um লুজ টিউব, 2 মিমি কেবল | তরঙ্গদৈর্ঘ্য: | 1310nm |
| অক্ষ প্রান্তিককরণ: | ধীর অক্ষ বা দ্রুত অক্ষ | তরঙ্গদৈর্ঘ্য পরিসীমা: | 1310nm, 1550nm |
| প্রয়োগ: | অপটিক্যাল কমিউনিকেশন সিস্টেম | স্প্লিটার অনুপাত: | 98/2 |
| সংগ্রহস্থল তাপমাত্রা: | -40~+85℃ | পোর্ট নাম্বার: | 1x2 |
| ফাইবারের দৈর্ঘ্য: | ১ মিটার | ফাইবার: | পিএম কর্নিং ৯৮০ এনএম ফাইবার |
| পাওয়ার হ্যান্ডলিং ক্ষমতা: | উচ্চ ক্ষমতা | ||
| বিশেষভাবে তুলে ধরা: | ১০০ গিগাবাইট প্রতি সেকেন্ডে QSFP28 ER4 লাইট,100Gbps QSFP28 ER4 লাইট অপটিক্যাল ট্রান্সিভার |
||
পণ্যের বর্ণনা
- TKQS28-100G-ER4 হ'ল একটি 100 গিগাবাইট/এস ট্রান্সসিভার মডিউল যা অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনগুলির জন্য ইথারনেট 100 গিগাবাস-এআর 4 লাইট স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ। মডিউলটি 25 গিগাবাইট/এস বৈদ্যুতিক ডেটার 4 ইনপুট চ্যানেলগুলিকে ল্যানডাব্লুডিএম অপটিক্যাল সিগন্যালের 4 টি চ্যানেলে রূপান্তর করে এবং তারপরে 100 জিবি/এস অপটিকাল সংক্রমণের জন্য তাদের একক চ্যানেলে মাল্টিপ্লেক্স করে। রিসিভারের দিকে বিপরীতভাবে, মডিউলটি ল্যানডাব্লুডিএম অপটিক্যাল সিগন্যালগুলির 4 টি চ্যানেলে একটি 100 গিগাবাইট/এস অপটিক্যাল ইনপুটকে ডি-মাল্টিপ্লেক্স করে এবং তারপরে তাদের বৈদ্যুতিক ডেটার 4 আউটপুট চ্যানেলে রূপান্তর করে।
- 4 ল্যান ডাব্লুডিএম চ্যানেলের কেন্দ্রীয় তরঙ্গদৈর্ঘ্য 1295.56, 1300.05, 1304.58 এবং 1309.14nm যেমন সদস্য এর দ্য ল্যানডম তরঙ্গদৈর্ঘ্য গ্রিড সংজ্ঞায়িত মধ্যে Ieee802.3ba.the উচ্চ পারফরম্যান্স কুলড ল্যান ডাব্লুডিএম ইএ-ডিএফবি ট্রান্সমিটার এবং উচ্চ সংবেদনশীলতা এপিডি রিসিভারগুলি সরবরাহ করে উচ্চতর এফইসি এবং 40 কিলোমিটার লিঙ্ক ছাড়াই 30 কিলোমিটার লিঙ্ক পর্যন্ত 100 গিগাবিট ইথারনেট অ্যাপ্লিকেশনগুলির জন্য পারফরম্যান্স সঙ্গে Fec।
- পণ্যটি ফর্ম ফ্যাক্টর, অপটিক্যাল/বৈদ্যুতিক সংযোগ এবং ডিজিটাল ডায়াগনস্টিক সহ ডিজাইন করা হয়েছে ইন্টারফেস অনুযায়ী থেকে দ্য কিউএসএফপি+ বহু-উত্স চুক্তি (এমএসএ) .আইটি আছে হয়েছে ডিজাইন করা থেকে দেখা দ্য কঠোর তাপমাত্রা, আর্দ্রতা এবং ইএমআই সহ বাহ্যিক অপারেটিং শর্তাদি হস্তক্ষেপ।
কার্যকরী বিবরণ
- দ্য ট্রান্সসিভার মডিউল প্রাপ্তি 4 চ্যানেল এর 25 জিবি/এস বৈদ্যুতিক ডেটা, যা হয় প্রক্রিয়াজাত দ্বারা ক 4-চ্যানেল ঘড়ি এবং ডেটা পুনরুদ্ধার (সিডিআর) আইসি যে পুনরায় আকার এবং হ্রাস দ্য জিটার এর প্রতিটি বৈদ্যুতিক সংকেত। পরবর্তীকালে, ইএমএল লেজার ড্রাইভার আইসি বৈদ্যুতিক সংকেতের 4 টি চ্যানেলের প্রত্যেককে রূপান্তর করে থেকে an অপটিক্যাল সংকেত যে হয় সংক্রমণ থেকে এক এর দ্য 4 শীতল ইএমএল লেজার যা হয় প্যাকেজড মধ্যে দ্য ট্রান্সমিটার অপটিকাল সাব-অ্যাসেম্বলি (টিওএসএ)। প্রতিটি লেজার অপটিক্যাল সিগন্যাল চালু করে নির্দিষ্ট তরঙ্গদৈর্ঘ্য নির্দিষ্ট মধ্যে Ieee802.3ba 100 জি বেস-ইআর 4 প্রয়োজনীয়তা। এই 4-লেন অপটিক্যাল সংকেত উইল বি অপটিক্যালি মাল্টিপ্লেক্সড মধ্যে ক একক ফাইবার দ্বারা ক 4-থেকে -1 অপটিক্যাল Wdmmux। দ্য অপটিক্যাল আউটপুট শক্তি এর প্রতিটি চ্যানেল হয় রক্ষণাবেক্ষণ ধ্রুবক দ্বারা an স্বয়ংক্রিয় শক্তি নিয়ন্ত্রণ (এপিসি) সার্কিট দ্য ট্রান্সমিটার আউটপুট টিএক্স_ডিস হার্ডওয়্যার সিগন্যাল এবং/অথবা 2-তারের সিরিয়াল দ্বারা বন্ধ করা যেতে পারে ইন্টারফেস।
- দ্য রিসিভার প্রাপ্তি 4-লেন ল্যানডম অপটিক্যাল সংকেত। দ্য অপটিক্যাল সংকেত হয় ডি-মাল্টিপ্লেক্সড দ্বারা ক 1-থেকে -4 অপটিক্যাল ডেমাক্স এবং প্রতিটি এর দ্য ফলাফল 4 চ্যানেল এর অপটিক্যাল সংকেত হয় খাওয়ানো মধ্যে এক এর দ্য 4 রিসিভারগুলি যা রিসিভার অপটিক্যাল সাব-অ্যাসেম্বলি (রোসা) এ প্যাকেজ করা হয়। প্রতিটি রিসিভার রূপান্তর বৈদ্যুতিক সংকেতের অপটিক্যাল সিগন্যাল। পুনরুত্থিত বৈদ্যুতিক সংকেতগুলি পুনরায় তৈরি করা হয় এবং ডি-জিটারেড এবং প্রশস্ত দ্বারা দ্য আরএক্স অংশ এর দ্য 4-চ্যানেল সিডিআর।দ্য অবসরপ্রাপ্ত 4-লেন আউটপুট বৈদ্যুতিক সংকেত সিইআই -28 জি-ভিএসআর ইন্টারফেসের প্রয়োজনীয়তার সাথে সম্মতিযুক্ত। এছাড়াও, প্রত্যেকে অপটিক্যাল সিগন্যাল পেয়েছে হয় ডিওএম বিভাগ দ্বারা পর্যবেক্ষণ করা। পর্যবেক্ষণ করা মানটি 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে রিপোর্ট করা হয়। যদি এক বা একাধিক প্রাপ্ত অপটিক্যাল সিগন্যাল প্রান্তিক স্তরের চেয়ে দুর্বল, আরএক্স_লোস হার্ডওয়্যার অ্যালার্ম উইল বি ট্রিগারড
- এই পণ্যটি পাওয়ার জন্য একটি একক +3.3V বিদ্যুৎ সরবরাহ প্রয়োজন। উভয় পাওয়ার সাপ্লাই পিন ভিসিসিটিএক্স এবং ভিসিসিআরএক্স হয় অভ্যন্তরীণভাবে সংযুক্ত এবং হওয়া উচিত বি প্রয়োগ একযোগে। যেমন প্রতি এমএসএ স্পেসিফিকেশন দ্য মডিউল অফার 7 কম গতি হার্ডওয়্যার নিয়ন্ত্রণ পিন (সহ 2-ওয়্যারসিরিয়াল ইন্টারফেস সহ): মোডসেল, এসসিএল, এসডিএ, রিসেটল, এলপমোড, মোডপ্রসেল এবং Intl।
- মডিউল নির্বাচন (মোডসেল) একটি ইনপুট পিন। যখন হোস্ট দ্বারা কম রাখা হয়, এই পণ্যটি প্রতিক্রিয়া জানায় 2-তার সিরিয়াল যোগাযোগ কমান্ড দ্য মোডসেল অনুমতি দেয় দ্য ব্যবহার এর এই পণ্য চালু ক একক 2-ওয়্যারআইন্টারফেস বাস-পৃথক মোডসেল লাইনগুলি অবশ্যই হওয়া উচিত ব্যবহৃত।
- সিরিয়াল ঘড়ি (এসসিএল) এবং সিরিয়াল ডেটা (এসডিএ) হয় প্রয়োজনীয় জন্য দ্য 2-তার সিরিয়াল বাস যোগাযোগ ইন্টারফেস এবং হোস্টকে কিউএসএফপি 28 মেমরি অ্যাক্সেস করতে সক্ষম করুন মানচিত্র।
- রিসেটল পিনটি একটি সম্পূর্ণ রিসেট সক্ষম করে, সেটিংসগুলি তাদের ডিফল্ট অবস্থায় ফিরিয়ে দেয়, যখন একটি নিম্ন স্তর চালু দ্য পুনরায় সেট করুন পিন হয় অনুষ্ঠিত জন্য দীর্ঘ এর চেয়েও দ্য সর্বনিম্ন নাড়ি দৈর্ঘ্য। সময় দ্য মৃত্যুদন্ড কার্যকর এর ক পুনরায় সেট করুন হোস্ট সমস্ত স্ট্যাটাস বিটগুলি উপেক্ষা করবে যতক্ষণ না এটি রিসেট বিঘ্নিত হওয়ার সমাপ্তি নির্দেশ করে। দ্য পণ্য ডেটা_নোট_আরডি বিট ইন ইন ইন ইন ইনটেনড ইনটেল (বিঘ্নিত) সিগন্যাল পোস্ট করে এটি নির্দেশ করে দ্য মেমরি মানচিত্র। নোট করুন যে পাওয়ার আপ (হট সন্নিবেশ সহ) মডিউলটি এটি পোস্ট করা উচিত সমাপ্তি রিসেট বিঘ্ন না করে একটি প্রয়োজন ছাড়াই পুনরায় সেট করুন।
- কম শক্তি মোড (Lpmode) পিন হয় ব্যবহৃত থেকে সেট দ্য সর্বাধিক শক্তি খরচ জন্য দ্য পণ্য ক্রম থেকে রক্ষা করুন হোস্ট যে হয় না সক্ষম এর কুলিং উচ্চতর শক্তি মডিউল, হওয়া উচিত যেমন মডিউল বি দুর্ঘটনাক্রমে সন্নিবেশ করা
- মডিউল উপস্থিত (Modprsl) হয় ক সংকেত স্থানীয় থেকে দ্য হোস্ট বোর্ড যে, মধ্যে দ্য অনুপস্থিতি এর ক পণ্য, হয় সাধারণত টানা আপ থেকে দ্য হোস্ট ভিসিসি। কখন দ্য পণ্য হয় সন্নিবেশ করা মধ্যে দ্য সংযোগকারী, এটা সম্পূর্ণ দ্য পথ থেকে গ্রাউন্ড মাধ্যমে ক প্রতিরোধক চালু দ্য হোস্ট বোর্ড এবং জোর দেয় দ্য সংকেত। Modprsl তারপর ইঙ্গিত করে এটি একটি "কম" এ Modprsl সেট করে উপস্থিত রাষ্ট্র।
- বিঘ্নিত (আইএনটিএল) একটি আউটপুট পিন। "লো" একটি সম্ভাব্য অপারেশনাল ত্রুটি বা হোস্ট সিস্টেমের জন্য সমালোচনামূলক একটি স্থিতি নির্দেশ করে। হোস্ট 2-তারের সিরিয়াল ইন্টারফেস ব্যবহার করে বাধাটির উত্স সনাক্ত করে। ইন্টল পিনটি একটি উন্মুক্ত সংগ্রাহক আউটপুট এবং হোস্ট বোর্ডের হোস্ট ভিসিসি ভোল্টেজে টানতে হবে।
বৈশিষ্ট্য
Øহট প্লাগেবল কিউএসএফপি 28 এমএসএ ফর্ম ফ্যাক্টর
Øইথারনেট 100 গিগাবেস-এআর 4 লাইটের সাথে অনুগত
Ø103.1 গিগাবাইট/এস সামগ্রিক বিট রেট সমর্থন করে
Øজি .652 এসএমএফের জন্য 30 কিলোমিটার অবধি FEC ছাড়াই
Øএফইসি সহ জি .652 এসএমএফের জন্য 40 কিলোমিটার অবধি পৌঁছনো
Øএকক +3.3V বিদ্যুৎ সরবরাহ
Øঅপারেটিং কেস তাপমাত্রা: 0 ~ 70oc
Øট্রান্সমিটার: কুলড 4x25 গিগাবাইট/এস ল্যান ডাব্লুডিএম ইএমএল তোসা (1295.56, 1300.05, 1304.58, 1309.14nm)
Øরিসিভার: 4x25 গিগাবাইট/এস এপিডি রোজা
Ø4x25g বৈদ্যুতিক ইন্টারফেস (ওআইএফ সিইআই -28 জি-ভিএসআর)
Øসর্বাধিক বিদ্যুৎ খরচ 4.5W
Øদ্বৈত এলসি অভ্যর্থনা
ØROHS-6 অনুগত
অ্যাপ্লিকেশন
Ø100 গিগাবেস-এলআর 4 ইথারনেট লিঙ্কগুলি
Øইনফিনিব্যান্ড কিউডিআর এবং ডিডিআর আন্তঃসংযোগ
Øক্লায়েন্ট-সাইড 100 গ্রাম টেলিকম সংযোগগুলি
ট্রান্সসিভার ব্লক ডায়াগ্রাম
চিত্র 1। ট্রান্সসিভার ব্লক চিত্র
পিন অ্যাসাইনমেন্ট এবং বিবরণ
চিত্র 2। এমএসএ অনুগত সংযোগকারী
পিন সংজ্ঞা
|
পিন |
যুক্তি |
প্রতীক |
নাম/বিবরণ |
নোট এস |
|
|
1 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
|
2 |
সিএমএল-আই |
Tx2n |
ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট |
|
|
|
3 |
সিএমএল-আই |
Tx2p |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
|
4 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
|
5 |
সিএমএল-আই |
Tx4n |
ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট |
|
|
|
6 |
সিএমএল-আই |
Tx4p |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
|
7 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
|
8 |
Lvtll-i |
মোডসেল |
মডিউল নির্বাচন করুন |
|
|
|
9 |
Lvtll-i |
পুনরায় সেট করুন |
মডিউল রিসেট |
|
|
|
10 |
|
ভিসিসিআরএক্স |
+3.3V পাওয়ার সাপ্লাই রিসিভার |
2 |
|
|
11 |
Lvcmos-i/o |
এসসিএল |
2-তার সিরিয়াল ইন্টারফেস ঘড়ি |
|
|
|
12 |
Lvcmos-i/o |
এসডিএ |
2-তার সিরিয়াল ইন্টারফেস ডেটা |
|
|
|
13 |
|
জিএনডি |
গ্রাউন্ড |
|
|
|
14 |
সিএমএল-ও |
আরএক্স 3 পি |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
|
15 |
সিএমএল-ও |
আরএক্স 3 এন |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
|
|
|
16 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
|
17 |
সিএমএল-ও |
আরএক্স 1 পি |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
|
18 |
সিএমএল-ও |
আরএক্স 1 এন |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
|
|
|
19 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
|
20 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
|
21 |
সিএমএল-ও |
আরএক্স 2 এন |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
|
|
|
22 |
সিএমএল-ও |
আরএক্স 2 পি |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
|
23 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
|
24 |
সিএমএল-ও |
আরএক্স 4 এন |
রিসিভার ইনভার্টেড ডেটা আউটপুট |
1 |
|
|
25 |
সিএমএল-ও |
আরএক্স 4 পি |
রিসিভার নন-ইনভার্টেড ডেটা আউটপুট |
|
|
|
26 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
|
27 |
এলভিটিটিএল-ও |
Modprsl |
মডিউল উপস্থিত |
|
|
|
28 |
এলভিটিটিএল-ও |
Intl |
বাধা |
|
|
|
29 |
|
ভিসিসিটিএক্স |
+3.3 ভি পাওয়ার সাপ্লাই ট্রান্সমিটার |
2 |
|
|
30 |
|
ভিসিসি 1 |
+3.3 ভি বিদ্যুৎ সরবরাহ |
2 |
|
|
31 |
এলভিটিটিএল-আই |
Lpmode |
কম পাওয়ার মোড |
|
|
|
32 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
|
33 |
সিএমএল-আই |
Tx3p |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইনপুট |
|
|
|
34 |
সিএমএল-আই |
Tx3n |
ট্রান্সমিটার ইনভার্টেড ডেটা আউটপুট |
|
|
|
35 |
|
জিএনডি |
গ্রাউন্ড |
1 |
|
|
36 |
সিএমএল-আই |
Tx1p |
ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইনপুট |
|
|
|
37 |
সিএমএল-আই |
Tx1n |
ট্রান্সমিটার ইনভার্টেড ডেটা আউটপুট |
|
|
|
38 |
|
জিএনডি |
গ্রাউন্ড |
1 |
দ্রষ্টব্য:
1। জিএনডি হ'ল সিগন্যাল এবং সরবরাহের জন্য প্রতীক (পাওয়ার) কিউএসএফপি 28 মডিউলটির জন্য সাধারণ। সমস্ত মডিউলটির মধ্যে সাধারণ এবং সমস্ত মডিউল ভোল্টেজগুলি অন্যথায় উল্লেখ না করা হলে এই সম্ভাবনার সাথে উল্লেখ করা হয়। এগুলি সরাসরি হোস্ট বোর্ড সিগন্যাল কমন গ্রাউন্ড প্লেনের সাথে সংযুক্ত করুন।
2. ভিসিসিআরএক্স, ভিসিসি 1 এবং ভিসিসিটিএক্স হ'ল প্রাপ্তি এবং সংক্রমণ শক্তি সরবরাহকারী এবং একই সাথে প্রয়োগ করা হবে। প্রস্তাবিত হোস্ট বোর্ড পাওয়ার সাপ্লাই ফিল্টারিং নীচে চিত্র 3 এ দেখানো হয়েছে। ভিসিসিআরএক্স, ভিসিসি 1 এবং ভিসিসিটিএক্স কোনও সংমিশ্রণে মডিউলের মধ্যে অভ্যন্তরীণভাবে সংযুক্ত থাকতে পারে। সংযোগকারী পিনগুলি প্রতিটি সর্বাধিক 1000 এমএর জন্য রেট দেওয়া হয়।
প্রস্তাবিত বিদ্যুৎ সরবরাহ ফিল্টার
চিত্র 3। প্রস্তাবিত বিদ্যুৎ সরবরাহ ফিল্টআর
পরম সর্বোচ্চ রেটিং
এটি লক্ষ করতে হবে যে কোনও স্বতন্ত্র পরম সর্বোচ্চ রেটিংয়ের অতিরিক্ত অপারেশন হতে পারে কারণ এটি স্থায়ী ক্ষতি মডিউল
|
প্যারামিটার |
প্রতীক |
মিনিট |
সর্বোচ্চ |
ইউনিট |
নোট |
|
স্টোরেজ তাপমাত্রা |
টিএস |
-40 |
85 |
ডিগ্রি |
|
|
অপারেটিং কেস তাপমাত্রা |
টিঅপ |
0 |
70 |
ডিগ্রি |
|
|
বিদ্যুৎ সরবরাহ ভোল্টেজ |
Vসিসি |
-0.5 |
3.6 |
V |
|
|
আপেক্ষিক আর্দ্রতা (অ-শর্ত) |
আরএইচ |
0 |
85 |
% |
|
|
ক্ষতির প্রান্তিক, প্রতিটি লেন |
থডি |
-3.0 |
|
ডিবিএম |
|
প্রস্তাবিত অপারেটিং শর্ত এবং বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা
|
প্যারামিটার |
প্রতীক |
মিনিট |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
নোট |
|
অপারেটিং কেস তাপমাত্রা |
টিঅপ |
0 |
|
70 |
ডিগ্রি |
|
|
বিদ্যুৎ সরবরাহ ভোল্টেজ |
Vসিসি |
3.135 |
3.3 |
3.465 |
V |
|
|
ডেটা রেট, প্রতিটি লেন |
|
|
25.78125 |
|
জিবি/এস |
|
|
ডেটা হারের নির্ভুলতা |
|
-100 |
|
100 |
পিপিএম |
|
|
নিয়ন্ত্রণ ইনপুটভোল্টেজউচ্চ |
|
2 |
|
ভিসিসি |
V |
|
|
নিয়ন্ত্রণ ইনপুটভোল্টেজকম |
|
0 |
|
0.8 |
V |
|
|
জি .652 এর সাথে লিঙ্কের দূরত্ব (এফইসি ছাড়াই) |
ডি 1 |
|
|
30 |
কিমি |
1 |
|
জি .652 এর সাথে লিঙ্কের দূরত্ব (এফইসি সহ) |
ডি 2 |
|
|
40 |
কিমি |
1 |
দ্রষ্টব্য:
1. প্রকৃত ফাইবার ক্ষতি/কিমি উপর নির্ভরশীল (লিঙ্কের দূরত্ব নির্দিষ্ট করা হয় ফাইবার সন্নিবেশ ক্ষতির জন্য 0.4 ডিবি/কিমি))
বৈদ্যুতিক বৈশিষ্ট্য
দ্য অনুসরণ বৈদ্যুতিক বৈশিষ্ট্য হয় সংজ্ঞায়িত ওভার দ্য প্রস্তাবিত অপারেটিং পরিবেশ অন্যথায় না হলে নির্দিষ্ট।
|
প্যারামিটার |
পরীক্ষার পয়েন্ট |
মিনিট |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
নোট |
|
বিদ্যুৎ খরচ |
|
|
|
4.5 |
ডাব্লু |
|
|
সরবরাহ বর্তমান |
আইসিসি |
|
|
1.36 |
ক |
|
|
ট্রান্সমিটার (প্রতিটি লেন) |
||||||
|
ওভারলোড ডিফারেনশিয়াল ভোল্টেজ পিকে-পিকে |
টিপি 1 এ |
900 |
|
|
এমভি |
|
|
সাধারণ মোড ভোল্টেজ (ভিসিএম) |
টিপি 1 |
-350 |
|
2850 |
এমভি |
1 |
|
ডিফারেনশিয়াল সমাপ্তি |
টিপি 1 |
|
|
10 |
% |
At1mhz |
|
ডিফারেনশিয়াল রিটার্ন ক্ষতি (এসডিডি 11) |
টিপি 1 |
|
|
Seceii-28G-VSR |
ডিবি |
|
|
সাধারণ মোড থেকে ডিফারেনশিয়াল রূপান্তর এবং সাধারণের ডিফারেনশিয়াল |
টিপি 1 |
|
|
Seceii-28G-VSR |
ডিবি |
|
|
স্ট্রেসড ইনপুটপরীক্ষা |
টিপি 1 এ |
Seceii-28G-VSR |
|
|
|
|
|
রিসিভার (প্রতিটি লেন) |
||||||
|
ডিফারেনশিয়াল ভোল্টেজ, পিকে-পিকে |
টিপি 4 |
|
|
900 |
এমভি |
|
|
সাধারণ মোডভোল্টেজ(ভিসিএম) |
টিপি 4 |
-350 |
|
2850 |
এমভি |
1 |
|
সাধারণ মোড শব্দ, আরএমএস |
টিপি 4 |
|
|
17.5 |
এমভি |
|
|
ডিফারেনশিয়াল সমাপ্তি |
টিপি 4 |
|
|
10 |
% |
At1mhz |
|
ডিফারেনশিয়াল রিটার্ন ক্ষতি (এসডিডি 22) |
টিপি 4 |
|
|
Seceii-28G-VSR |
ডিবি |
|
|
সাধারণ মোড থেকে ডিফারেনশিয়াল রূপান্তর এবং সাধারণ মোডে ডিফারেনশিয়াল |
টিপি 4 |
|
|
Seceii-28G-VSR |
ডিবি |
|
|
সাধারণ মোড রিটার্ন ক্ষতি (এসসিসি 22) |
টিপি 4 |
|
|
-2 |
ডিবি |
2 |
|
রূপান্তর সময়, 20 থেকে 80% |
টিপি 4 |
9.5 |
|
|
পিএস |
|
|
উল্লম্বচোখ বন্ধ (ভেক) |
টিপি 4 |
|
|
5.5 |
ডিবি |
|
|
চোখের প্রস্থ 10 এ-15সম্ভাবনা (EW15) |
টিপি 4 |
0.57 |
|
|
ইউআই |
|
|
চোখের উচ্চতা এ10-15সম্ভাবনা (EH15) |
টিপি 4 |
228 |
|
|
এমভি |
|
দ্রষ্টব্য:
1।ভিসিএম হোস্ট দ্বারা উত্পাদিত হয়। স্পেসিফিকেশন গ্রাউন্ড অফসেট ভোল্টেজের প্রভাব অন্তর্ভুক্ত করে।
2।250MHz থেকে 30GHz থেকে।
অপটিক্যাল বৈশিষ্ট্য
|
ইথারনেট 100 জিবেস-এরি 4 লাইট |
|
||||||
|
প্যারামিটার |
প্রতীক |
মিনিট |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
নোট |
|
|
লেন তরঙ্গদৈর্ঘ্য |
L0 |
1294.53 |
1295.56 |
1296.59 |
এনএম |
|
|
|
এল 1 |
1299.02 |
1300.05 |
1301.09 |
এনএম |
|
|
|
|
এল 2 |
1303.54 |
1304.58 |
1305.63 |
এনএম |
|
|
|
|
এল 3 |
1308.09 |
1309.14 |
1310.19 |
এনএম |
|
|
|
|
ট্রান্সমিটার |
|
||||||
|
এসএমএসআর |
এসএমএসআর |
30 |
|
|
ডিবি |
|
|
|
মোট গড়শক্তি চালু করুন |
পিটি |
|
|
10.5 |
ডিবিএম |
|
|
|
গড়লঞ্চ শক্তি, প্রতিটি লেন |
পিঅ্যাভিজি |
-2.9 |
|
4.5 |
ডিবিএম |
1 |
|
|
ওম, প্রতিটি লেন |
পিওএমএ |
0.1 |
|
4.5 |
ডিবিএম |
2 |
|
|
কারও মধ্যে লঞ্চ পাওয়ারের পার্থক্যদুইলেন (ওএমএ) |
পিটিএক্স, ডিফ |
|
|
3.6 |
ডিবি |
|
|
|
ওএমএ বিয়োগ ট্রান্সমিটার এবং বিচ্ছুরণ পেনাল্টি (টিডিপি), প্রতিটি লেনে বিদ্যুৎ চালু করুন |
|
-0.65 |
|
|
ডিবিএম |
|
|
|
টিডিপি,প্রতিটি লেন |
টিডিপি |
|
|
2.5 |
ডিবি |
|
|
|
বিলুপ্তির অনুপাত |
এর |
7 |
|
|
ডিবি |
|
|
|
রিন20ওএমএ |
রিন |
|
|
-130 |
ডিবি/হার্জেড |
|
|
|
অপটিকাল রিটার্ন ক্ষতি সহনশীলতা |
টোল |
|
|
20 |
ডিবি |
|
|
|
ট্রান্সমিটার প্রতিবিম্ব |
আরটি |
|
|
-12 |
ডিবি |
|
|
|
গড়প্রতিটি লেন, ট্রান্সমিটার অফ ট্রান্সমিটার চালু করুন |
পফ |
|
|
-30 |
ডিবিএম |
|
|
|
চোখের মুখোশ {x1, x2, x3, y1, y2, y3} |
|
{0.25, 0.4, 0.45, 0.25, 0.28,0.4} |
|
|
|
||
|
রিসিভার |
|
||||||
|
ক্ষতির প্রান্তিক, প্রতিটি লেন |
থডি |
-3.0 |
|
|
ডিবিএম |
3 |
|
|
গড়পাওয়ার, প্রতিটি লেন গ্রহণ |
|
-16.9 |
|
-4.9 |
ডিবিএম |
30 কিলোমিটার জন্য |
|
|
|
|
|
|
|
|
লিঙ্ক দূরত্ব |
|
|
গড়পাওয়ার, প্রতিটি লেন গ্রহণ |
|
-20.9 |
|
-4.9 |
ডিবিএম |
40kmlinkdistance জন্য |
|
|
পাওয়ার (ওএমএ), প্রতিটি লেন গ্রহণ করুন |
|
|
|
-1.9 |
ডিবিএম |
|
|
|
রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন |
SEN1 |
|
|
-14.65 |
ডিবিএম |
বেরের জন্য = 1x10-12 |
|
|
স্ট্রেসড রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন |
|
|
|
-12.65 |
ডিবিএম |
বেরের জন্য = 1x10-12 |
|
|
রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন |
SEN2 |
|
|
-18.65 |
ডিবিএম |
বেরের জন্য = 5x10-5 |
|
|
স্ট্রেসড রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন |
|
|
|
-16.65 |
ডিবিএম |
বেরের জন্য = 5x10-5 |
|
|
রিসিভার প্রতিচ্ছবি |
|
|
|
-26 |
ডিবি |
|
|
|
কারও মধ্যে শক্তি গ্রহণের পার্থক্যদুইলেন (গড় এবং ওএমএ) |
PRX, ডিফ |
|
|
3.6 |
ডিবি |
|
|
|
লস জোর |
লোসা |
|
-26 |
|
ডিবিএম |
|
|
|
লস ডেসার্ট |
লসড |
|
-24 |
|
ডিবিএম |
|
|
|
লস হিস্টেরেসিস |
লোশ |
0.5 |
|
|
ডিবি |
|
|
|
রিসিভার বৈদ্যুতিক 3 ডিবি উপরের কাটফ ফ্রিকোয়েন্সি, প্রতিটি লেন |
এফসি |
|
|
31 |
Ghz |
|
|
|
স্ট্রেস রিসিভার সংবেদনশীলতার শর্তাদিপরীক্ষা(নোট 4) |
|||||||
|
উল্লম্বচোখ বন্ধের জরিমানা, প্রতিটি লেন |
|
|
1.5 |
|
ডিবি |
|
|
|
স্ট্রেসড আই জে 2 জিটার, প্রতিটি লেন |
|
|
0.3 |
|
ইউআই |
|
|
|
স্ট্রেসড আই জে 9 জিটার, প্রতিটি লেন |
|
|
0.47 |
|
ইউআই |
|
|
দ্রষ্টব্য:
1।সর্বনিম্ন গড় লঞ্চ পাওয়ার স্পেকটি 9.5 ডিবি এবং ট্রান্সমিটার ওএমএর বেশি 0.1 ডিবিএমের বেশি নয় on এর উপর ভিত্তি করে।
2।এমনকি যদি টিডিপি <0.75 ডিবি, ওএমএ মিনকে এখানে বর্ণিত ন্যূনতম মান ছাড়িয়ে যেতে হবে।
3।একটি লেনে এই পাওয়ার স্তর থাকা। রিসিভারকে এই ইনপুট পাওয়ারে সঠিকভাবে পরিচালনা করতে হবে না।
4।রিসিভার কোনও ক্ষতি ছাড়াই সহ্য করতে সক্ষম হবে, একটি মডুলেটেড অপটিক্যাল ইনপটিক সিগন্যাল উল্লম্ব চোখ বন্ধের জরিমানা, স্ট্রেসড আই জে 2 জিটার এবং স্ট্রেস আই জে 9 জিটার স্ট্রেসড রিসিভার সংবেদনশীলতা পরিমাপের জন্য পরীক্ষার শর্ত। এগুলি রিসিভারের বৈশিষ্ট্য নয়।
ডিজিটাল ডায়াগনস্টিক ফাংশন
নিম্নলিখিত ডিজিটাল ডায়াগনস্টিক বৈশিষ্ট্যগুলি অন্যথায় না হলে সাধারণ অপারেটিং শর্তগুলির উপর সংজ্ঞায়িত করা হয়
নির্দিষ্ট।
|
প্যারামিটার |
প্রতীক |
মিনিট |
সর্বোচ্চ |
ইউনিট |
নোট |
|
তাপমাত্রা নিরীক্ষণ পরম ত্রুটি |
Dmi_temp |
-3 |
+3 |
ডিগ্রি |
অপারেটিং তাপমাত্রা পরিসীমা ওভার |
|
সরবরাহ ভোল্টেজ মনিটর পরম ত্রুটি |
Dmi_vcc |
-0.1 |
0.1 |
V |
সম্পূর্ণ অপারেটিং রেঞ্জ |
|
চ্যানেল আরএক্স পাওয়ার মনিটর নিরঙ্কুশ ত্রুটি |
Dmi_rx_ch |
-2 |
2 |
ডিবি |
1 |
|
চ্যানেল বায়াস বর্তমান মনিটর |
Dmi_ibias_ch |
-10 |
10 |
মা |
|
|
চ্যানেল টিএক্স পাওয়ার মনিটর পরম ত্রুটি |
Dmi_tx_ch |
-2 |
2 |
ডিবি |
1 |
দ্রষ্টব্য:
বিভিন্ন একক মোড ফাইবারগুলির পরিমাপের নির্ভুলতার কারণে, অতিরিক্ত +/- 1 ডিবি ওঠানামা বা একটি +/- 3 ডিবি মোট নির্ভুলতা থাকতে পারে।
যান্ত্রিক মাত্রা
চিত্র4। যান্ত্রিক আউটলিনই
ESD
এই ট্রান্সসিভারটি এসএফআই পিনের জন্য ইএসডি থ্রেশহোল্ড 1 কেভি এবং অন্যান্য সমস্ত বৈদ্যুতিক ইনপুট পিনগুলির জন্য 2 কেভি হিসাবে নির্দিষ্ট করা হয়েছে, প্রতি মিল-এসটিডি -883, পদ্ধতি 3015.4 /জেসিড 22-এ 114-এ (এইচবিএম) প্রতি পরীক্ষিত।
তবে স্বাভাবিক এই মডিউলটি পরিচালনা করার সময় ইএসডি সতর্কতাগুলি এখনও প্রয়োজন the এই ট্রান্সসিভারটিএসহিপডইএসডি প্রতিরক্ষামূলক প্যাকেজিংয়ে। এটি প্যাকেজিং থেকে সরানো উচিত এবং কেবল একটি ইএসডি সুরক্ষিতভাবে পরিচালনা করা উচিতপরিবেশ।
লেজার সুরক্ষা
এটি EN60825-1: 2014 অনুসারে একটি ক্লাস 1 লেজার পণ্য। এই পণ্যটি 21 সিএফআর মেনে চলে 1040.10 এবং1040.11 লেজার নোটিশ নং 50, তারিখের (জুন 24,2007) অনুসারে বিচ্যুতি ব্যতীত।
সতর্কতা: এখানে বর্ণিত ব্যতীত অন্য পদ্ধতিগুলির নিয়ন্ত্রণ বা সামঞ্জস্য বা কার্য সম্পাদন ব্যবহারের ফলে বিপজ্জনক বিকিরণ এক্সপোজার হতে পারে।
