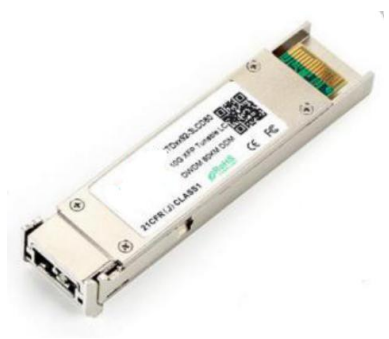

10Gbps টিউনেবল DWDM 80KM XFP ট্রান্সসিভার | ফাইবার অপটিক্যাল নেটওয়ার্ক | (TKX-TDxxX-3LCD80)
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন, শেনজেন |
| পরিচিতিমুলক নাম: | DF/OEM/Nuetral |
| সাক্ষ্যদান: | CE/ROHS/REACH/ISO9001/ISO14001 |
| মডেল নম্বার: | TKX-TDxxX-3LCD80 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | আলোচনা সাপেক্ষ |
|---|---|
| মূল্য: | negotiable denpend on QTY |
| প্যাকেজিং বিবরণ: | ফোস্কা বাক্স + শক্ত কাগজ |
| ডেলিভারি সময়: | 5-9 কার্যদিবস QTY এর উপর নির্ভর করে |
| পরিশোধের শর্ত: | টি/টি,/পেপাল, এল/সি |
| যোগানের ক্ষমতা: | 1000 পিসি/দিন |
|
বিস্তারিত তথ্য |
|||
| পণ্যের নাম: | 10Gbps টিউনেবল DWDM 80KM XFP ট্রান্সসিভার | ফাইবার অপটিক্যাল নেটওয়ার্ক | (TKX-TDxxX-3LCD80) | সরবরাহ ভোল্টেজ: | 3.14-3.46V |
|---|---|---|---|
| বিদ্যুত সরবরাহ: | 300 mA | ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা: | 100 Ω |
| একক শেষ তথ্য ইনপুট সুইং: | 180-700 mA | ডেটা ইনপুট সুইং পার্থক্য: | 400-1800 mV |
| ট্রান্সমিট অ্যাসার্ট টাইম নিষ্ক্রিয় করুন: | 10 আমাদের | ডিফারেনশিয়াল ডেটা আউটপুট সুইং: | 300-850 mA |
| অপারেটিং কেস তাপমাত্রা: | 0 থেকে +70° সে | ওয়ারেন্টি: | 1 বছর, আজীবন রক্ষণাবেক্ষণ |
| ফাইবার ব্র্যান্ড: | কর্নিং, YOFC, OFS, ড্রাকা | ||
| বিশেষভাবে তুলে ধরা: | 10Gbps DWDM XFP ট্রান্সিভার,টিউনযোগ্য এক্সএফপি ট্রান্সিভার ৮০ কিলোমিটার,DWDM অপটিক্যাল ট্রান্সিভার মডিউল |
||
পণ্যের বর্ণনা
১০জিবিপিএস টিউনযোগ্য DWDM ৮০কিমি XFP ট্রান্সসিভার | ফাইবার অপটিক্যাল নেটওয়ার্ক | (TKX-TDxxX-3LCD80)
পণ্য পরিচিতি
টিউনযোগ্য ১০জিবি/সে. XFP ট্রান্সসিভার হলো একটি সমন্বিত ফাইবার অপটিক ট্রান্সসিভার যা ৯.৯৫জিবি/সে. থেকে ১১.৩৫জিবি/সে. সিগন্যালিং হারে হাই-স্পিড সিরিয়াল লিঙ্ক সরবরাহ করে। মডিউলটি ১০গিগাবিট স্মল ফর্ম ফ্যাক্টর প্লাগেবল (XFP) মাল্টিসোর্স এগ্রিমেন্ট-MSA (INF-8077i) এবং ITU ফ্রিকোয়েন্সি গ্রিড অ্যাপ্লিকেশনের জন্য টিউনযোগ্য XFP (SFF-8477) নির্দেশিকা মেনে চলে।
এটি SONET/SDH-এর জন্য ৫০GHz চ্যানেল স্পেসিং সহ ITU-T G.698.1 স্ট্যান্ডার্ড, ৮০ কিমি দূরত্বের (ইথারনেট) জন্য IEEE DWDM 10GBASE-ZR এবং ৮০ কিমি দূরত্বের (ফাইবার চ্যানেল) অ্যাপ্লিকেশনের জন্য DWDM 10GFC স্ট্যান্ডার্ড মেনে চলে।
ট্রান্সসিভারটি একটি মডিউলে রিসিভার এবং ট্রান্সমিট পাথকে একত্রিত করে। ট্রান্সমিট সাইডে, ১০জিবিপিএস সিরিয়াল ডেটা স্ট্রিম পুনরুদ্ধার ও রিটাইম করা হয় এবং একটি মডুলেটর ড্রাইভারের কাছে পাঠানো হয়। মডুলেটর ড্রাইভার একটি সি-ব্যান্ড-টিউনযোগ্য ইন্টিগ্রেটেড লেজার ম্যাক-জেন্ডারকে (ILMZ) বায়াস ও মডুলেট করে, যা ইন্ডাস্ট্রি-স্ট্যান্ডার্ড এলসি সংযোগকারীর মাধ্যমে সিঙ্গেল-মোড ফাইবারে ডেটা ট্রান্সমিশন সক্ষম করে। রিসিভার সাইডে, ১০জিবিপিএস ডেটা স্ট্রিম একটি APD/ট্রান্স-ইম্পিডেন্স অ্যামপ্লিফায়ার থেকে পুনরুদ্ধার ও রিটাইম করা হয় এবং একটি আউটপুট ড্রাইভারের কাছে পাঠানো হয়। এই মডিউলটিতে একটি হট-প্লাগেবল XFI-সম্মত বৈদ্যুতিক ইন্টারফেস রয়েছে।
অ্যাপ্লিকেশনসমূহ
- DWDM 10GBASE-ZR/ZW ১০G ইথারনেট
- DWDM ৮০কিমি ১০G ফাইবার চ্যানেল
- DWDM SONET OC-192 এবং SDH STM-64
প্রধান বৈশিষ্ট্যসমূহ
- ৯.৯৫জিবি/সে. থেকে ১১.৩জিবি/সে. বিট রেট সমর্থন করে
- মনোলিথিকালি সমন্বিত ফুল সি-ব্যান্ড টিউনযোগ্য ট্রান্সমিটার
- সমন্বিত তরঙ্গদৈর্ঘ্য লকার সহ ৫০GHz ITU চ্যানেল স্পেসিং
- সি-ব্যান্ড-টিউনযোগ্য লেজার এবং APD রিসিভার
- সর্বোচ্চ ৮০ কিমি লিঙ্ক দৈর্ঘ্য
- ফুল ডুপ্লেক্স এলসি (LC) সংযোগকারী
- হট-প্লাগেবল XFP ফুটপ্রিন্ট
- লাইন-সাইড এবং XFI লুপব্যাক সমর্থন করে
- কোনো রেফারেন্স ক্লক প্রয়োজন নেই
- বিল্ট-ইন ডিজিটাল ডায়াগনস্টিক ফাংশন
- স্ট্যান্ডার্ড বেইল রিলিজ মেকানিজম
- বিদ্যুৎ অপচয় <৩.৫W
প্রযুক্তিগত বৈশিষ্ট্যসমূহ
নোট:
১) প্রায় ০.৪ ন্যানোমিটারের সমতুল্য।
২) সবচেয়ে খারাপ ER দিয়ে পরিমাপকৃত; BER<১০ -১২ সহ ১০.৩জিবিপিএস, ২ ৩১ - ১ PRBS।
১) প্রায় ০.৪ ন্যানোমিটারের সমতুল্য।
২) সবচেয়ে খারাপ ER দিয়ে পরিমাপকৃত; BER<১০ -১২ সহ ১০.৩জিবিপিএস, ২ ৩১ - ১ PRBS।
বৈদ্যুতিক ইন্টারফেসের বৈশিষ্ট্যসমূহ
নোট:
১) সম্পূর্ণ তাপমাত্রা এবং ভোল্টেজ পরিসরে সর্বোচ্চ মোট পাওয়ার মান নির্দিষ্ট করা হয়েছে।
২) অভ্যন্তরীণ AC কাপলিংয়ের পরে।
৩) ১০০ ওহম ডিফারেনশিয়াল টার্মিনেশনের মধ্যে।
৪) লস অফ সিগন্যাল (Loss Of Signal) হলো ওপেন কালেক্টর যা ৪.৭k - ১০k ওহম রেজিস্টর দিয়ে ৩.১৫ - ৩.৬V-এ পুল আপ করতে হয়। লজিক ০ স্বাভাবিক কার্যক্রম নির্দেশ করে; লজিক ১ কোনো সিগন্যাল শনাক্ত না হওয়া নির্দেশ করে।
১) সম্পূর্ণ তাপমাত্রা এবং ভোল্টেজ পরিসরে সর্বোচ্চ মোট পাওয়ার মান নির্দিষ্ট করা হয়েছে।
২) অভ্যন্তরীণ AC কাপলিংয়ের পরে।
৩) ১০০ ওহম ডিফারেনশিয়াল টার্মিনেশনের মধ্যে।
৪) লস অফ সিগন্যাল (Loss Of Signal) হলো ওপেন কালেক্টর যা ৪.৭k - ১০k ওহম রেজিস্টর দিয়ে ৩.১৫ - ৩.৬V-এ পুল আপ করতে হয়। লজিক ০ স্বাভাবিক কার্যক্রম নির্দেশ করে; লজিক ১ কোনো সিগন্যাল শনাক্ত না হওয়া নির্দেশ করে।
পণ্যের ছবি
কেন TAKFLY বেছে নেবেন?
- ফাইবার অপটিক পণ্যে ২৬+ বছরের উৎপাদন অভিজ্ঞতা
- ৩+ বছরের অভিজ্ঞতাসম্পন্ন ৪৫০+ অ্যাসেম্বলি কর্মী
- উদ্ভাবনে নিবেদিত ১০+ গবেষণা ও উন্নয়ন (R&D) প্রকৌশলী
- জার্মানি থেকে আমদানিকৃত ১৬টি ইনজেকশন মেশিন এবং উৎপাদন লাইন
- OTDR, 3D, VFL, IL&RL পরীক্ষা সরঞ্জামসহ ৩০+ টেস্টিং মেশিন
- ব্যাপক টেস্টিং সরঞ্জাম: টেনশন স্ট্রেংথ টেস্টার, ক্রাশ রেজিস্ট্যান্স টেস্টার, পাওয়ার মিটার টেস্টার, লাইট চেকার
- OEM ব্র্যান্ডিং গ্রহণযোগ্য
- বিশ্বব্যাপী প্রদর্শনীতে অংশগ্রহণ: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
গুণগত মান নিয়ন্ত্রণ
- উৎপাদনের পূর্বে কাঁচামাল স্পট চেকিং
- প্রতিটি পৃথক প্রক্রিয়ার পর সম্পূর্ণ পরিদর্শন
- অর্ধ-সমাপ্ত পণ্যের সার্বিক নিরীক্ষা
- প্যাকিংয়ের পূর্বে সমাপ্ত পণ্যের পূর্ণাঙ্গ পরিদর্শন
- শিপিংয়ের পূর্বে স্পট চেক
ডেলিভারি সংক্রান্ত তথ্য
- নমুনা: ১-৩ কার্যদিবস
- গণউৎপাদন অর্ডার: ৩-৭ কার্যদিবস
- প্যাকেজিং: অনুরোধ অনুযায়ী প্লাস্টিকের ব্যাগ, কার্টন এবং প্যালেট সরবরাহ করা হয়
সাধারণ জিজ্ঞাসা
প্রশ্ন ১: আমি কীভাবে আপনাদের ক্যাটালগ এবং মূল্য তালিকা পেতে পারি?
আমাদের ক্যাটালগ এবং মূল্য তালিকা পেতে অনুগ্রহ করে আমাদের ওয়েবসাইটের মাধ্যমে আপনার ইমেল বা যোগাযোগের তথ্য প্রদান করুন।
প্রশ্ন ২: আমি কি দাম নিয়ে আলোচনা করতে পারি?
হ্যাঁ, বিভিন্ন পণ্যের একাধিক কন্টেইনার লোডের ক্ষেত্রে আমরা বিশেষ ছাড় বিবেচনা করতে পারি।
প্রশ্ন ৩: শিপিং চার্জ কত হবে?
শিপিং চার্জ আপনার পণ্যের পরিমাণ এবং শিপিং পদ্ধতির ওপর নির্ভর করে। অনুরোধের ভিত্তিতে আমরা খরচের হিসাব প্রদান করব।
প্রশ্ন ৪: আমি কি আপনাদের কারখানা পরিদর্শন করতে পারি?
অবশ্যই! আমাদের কারখানা চীনের শেনঝেনে অবস্থিত। একটি অ্যাপয়েন্টমেন্ট নির্ধারণ করতে অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন ৫: পণ্য পাওয়ার পর যদি কোনো গুণগত সমস্যা দেখা দেয় তবে কী হবে?
প্যাকেট খোলার পর যদি আপনি কোনো গুণগত ত্রুটি দেখতে পান, তবে অনুগ্রহ করে আমাদের রেফারেন্সের জন্য ছবি তুলে রাখুন। আমাদের QC বিভাগ এটি খতিয়ে দেখবে এবং সেরা সমাধান প্রদান করবে, পাশাপাশি ভবিষ্যৎ উৎপাদনের জন্য মানোন্নয়নমূলক পদক্ষেপ নেবে।
প্রশ্ন ৬: আপনাদের প্যাকিংয়ের শর্তাবলী কী?
আমরা সাধারণত ব্লিস্টার বক্স এবং কার্টনে পণ্য প্যাক করি, তবে গ্রাহকদের কাস্টম প্যাকেজিংয়ের চাহিদাও পূরণ করতে পারি।
প্রশ্ন ৭: আপনাদের পেমেন্টের শর্তাবলী কী?
অগ্রিম হিসেবে T/T ৩০% এবং ডেলিভারির পূর্বে বাকি ৭০% পরিশোধ করতে হবে। চূড়ান্ত পেমেন্টের আগে আমরা পণ্য ও প্যাকেজিংয়ের ছবি সরবরাহ করি।
প্রশ্ন ৮: আপনাদের ডেলিভারির শর্তাবলী কী?
EXW, FOB, CFR, CIF, DDU
প্রশ্ন ৯: আপনাদের ডেলিভারি সময় কেমন?
সাধারণত অগ্রিম পেমেন্ট পাওয়ার পর ৫-৭ কার্যদিবস। নির্দিষ্ট ডেলিভারি সময় পণ্যের ধরন এবং অর্ডারের পরিমাণের ওপর নির্ভর করে।
প্রশ্ন ১০: আপনারা কি নমুনা অনুযায়ী পণ্য উৎপাদন করতে পারেন?
হ্যাঁ, আমরা আপনার নমুনা বা প্রযুক্তিগত ড্রয়িং অনুযায়ী পণ্য তৈরি করতে পারি।
